立式蒸汽引擎SolidWorks三维设计模型

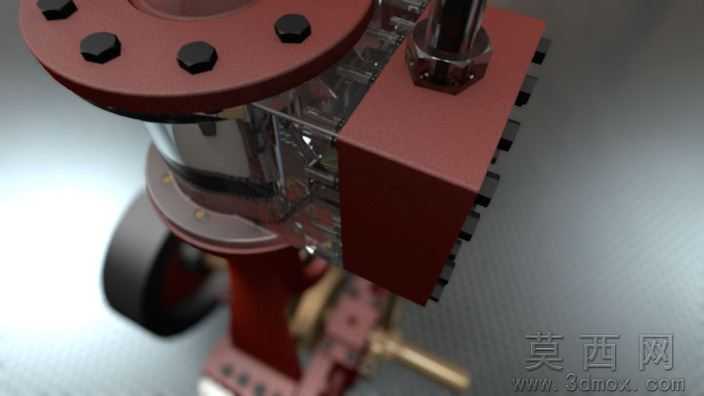

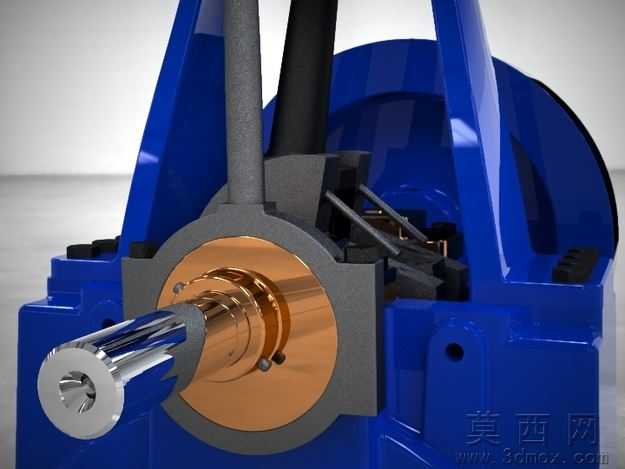

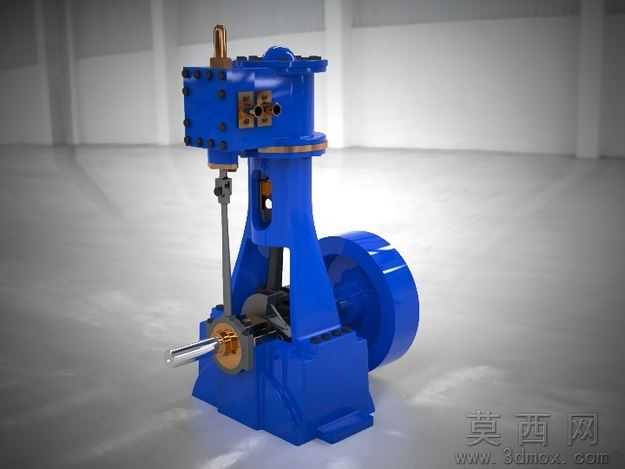

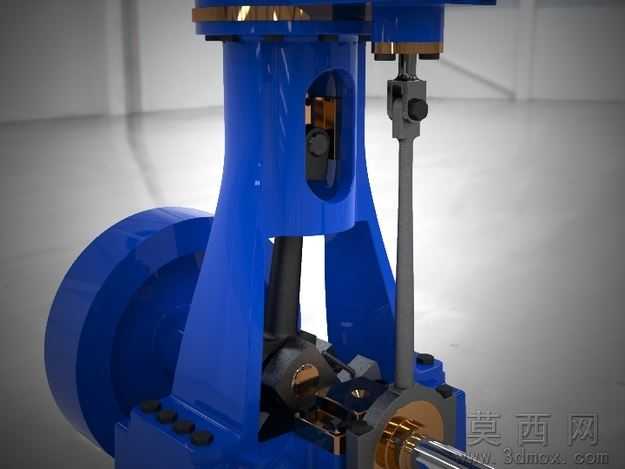

本模型为立式垂直结构蒸汽引擎的三维数字化设计成果，建模过程以1947年版经典科普设计资料为原型依据，采用SolidWorks2011软件完成全参数化建模，建模流程遵循从核心部件到整机装配的逻辑：首先完成气缸体、活塞组件、曲柄连杆机构、飞轮、输出轴、阀组等独立零件的草图绘制与特征建模，通过拉伸、旋转、切除、阵列、倒角等基础特征命令完成零件细节构建，对螺栓孔、密封面、配合轴径等关键尺寸进行参数化约束，确保零件尺寸符合原型设计的公差配合要求；随后在装配环境下按照机械配合关系完成整机装配，添加同轴心、重合、距离等配合约束，还原曲柄连杆将活塞往复运动转换为旋转运动的运动逻辑，同时预留运动仿真的自由度，可直接添加马达驱动模拟引擎的实际运转过程。参数设计层面，模型严格还原原型的尺寸比例，气缸缸径、活塞行程、飞轮直径、输出轴轴径等核心参数均匹配经典立式蒸汽机的设计规范，各零件间的配合间隙符合机械设计的通用标准，装配体无干涉、无冗余特征，模型总文件体积控制合理，兼顾细节还原度与文件易用性。渲染材质方面，模型对不同部件赋予了贴合实际工业产品的材质属性：机身主体铸铁部件赋予蓝色烤漆金属材质，金属密封盖板赋予哑光不锈钢材质，紧固件、输出轴赋予光亮钢材材质，手轮、密封垫等部件赋予铜质、橡胶等对应材质，渲染效果真实还原老式蒸汽机的工业质感，可直接用于展示效果图输出。结构原理上，该垂直蒸汽引擎为单缸立式结构，高压蒸汽进入气缸后推动活塞做上下往复运动，通过十字头连接的连杆带动曲轴旋转，曲轴一端连接大直径飞轮储存转动惯量保证运转平稳，另一端为动力输出轴可外接负载，侧置的阀组结构控制蒸汽的进排时序，模型完整还原了配气机构、曲柄连杆机构、机身支撑结构、飞轮储能结构的全部细节，清晰展示立式蒸汽机的动力传递路径。软件兼容层面，模型原生为SolidWorks2011格式，同时附带STL通用三维格式文件，可兼容绝大多数主流三维CAD软件如UG、Pro/E、CATIA等打开编辑，STL格式可直接导入切片软件用于3D打印制作实体模型，无需额外格式转换即可适配不同的使用场景。研发教学应用层面，该模型可作为机械原理课程中往复式动力机械、曲柄连杆机构的教学演示案例，帮助学习者理解蒸汽机的工作原理与机械结构，也可作为复古动力装置研发设计的参考原型，还可用于工业科普展示、3D打印创客制作、机械类课程设计的参考素材，为动力机械相关的学习与设计提供直观的三维数字化参考。
