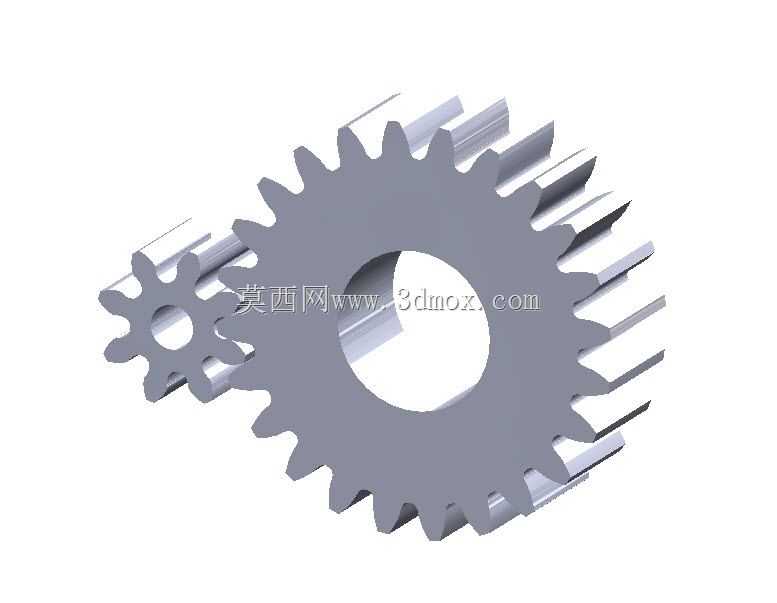

双圆柱直齿啮合动态传动结构

　　这套双圆柱直齿轮啮合结构，核心服务于中小功率定传动比传动场景，常见于轻工输送线、小型自动化设备的动力传递单元、教学演示教具的传动模块中，可实现平行轴间的旋转运动同步传递，在无变速需求的动力传输链路中，能稳定保持输入输出轴的转速比恒定，避免传动过程中出现转速波动。从实际使用场景来看，这类直齿轮啮合结构多应用于转速不超过1500r/min、载荷平稳无强冲击的工况，比如小型包装设备的进料辊传动、桌面级自动化工位的转盘驱动、教学用传动原理演示台，安装时两齿轮的中心距公差需控制在IT7级精度范围内，否则会出现啮合间隙过大导致的传动回差，或是间隙过小引发的齿面磨损加剧、运转卡滞问题。设计过程中优先考虑了齿形的渐开线轮廓准确性，

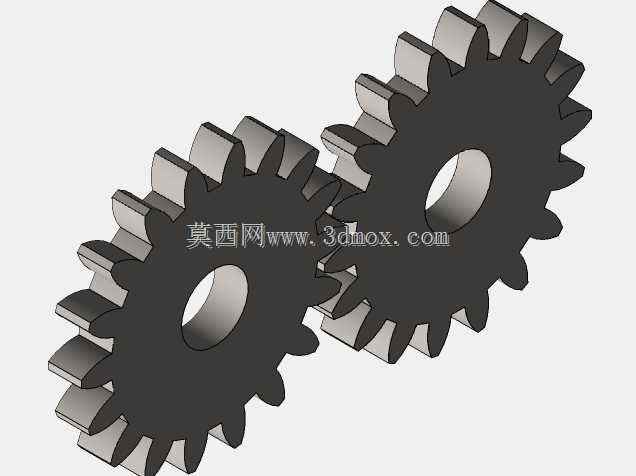

　　齿顶高系数取标准值1，顶隙系数取0.25，确保两齿轮啮合时重合度维持在1.2以上，避免出现单齿啮合占比过高引发的传动不连续问题，齿宽的取值参考模数的8倍设置，既保证足够的齿面接触强度，又不会因为齿宽过大导致齿轮受载后偏载严重。两齿轮的齿数完全一致，因此传动比为1，可实现等转速反向传动，中心孔采用通孔设计，可适配直径匹配的传动轴，孔内预留了键槽安装位置，能够通过平键实现齿轮与轴的周向固定，避免传动过程中齿轮与轴出现相对转动。齿轮的齿根部分做了标准圆角过渡，可有效降低齿根处的应力集中，提升齿轮的弯曲疲劳强度，在长期交变载荷作用下减少断齿风险。动态啮合的模拟过程完整还原了齿轮从进入啮合到退出啮合的全周期运动状态，

　　可直观观察到齿面接触位置的变化规律，以及齿侧间隙在运转过程中的动态变化，对于设计阶段验证齿形参数合理性、排查干涉问题有实际参考价值。安装边界方面，单齿轮的齿顶圆直径为模数乘以齿数加2倍齿顶高，两齿轮安装时的轴线平行度公差需控制在0.02mm每100mm齿宽范围内，轴向定位可通过轴肩或是轴用挡圈实现，齿轮端面与安装座壁面需预留0.5-1mm的间隙，避免运转过程中出现端面摩擦。这类直齿轮结构加工工艺成熟，可通过滚齿、插齿工艺完成齿形加工，齿面粗糙度可达到Ra1.6，满足常规传动场景的使用需求，不需要额外的磨齿工序即可控制加工成本。在实际装配调试时，可通过压铅法测量啮合侧隙，侧隙值控制在0.05-0.

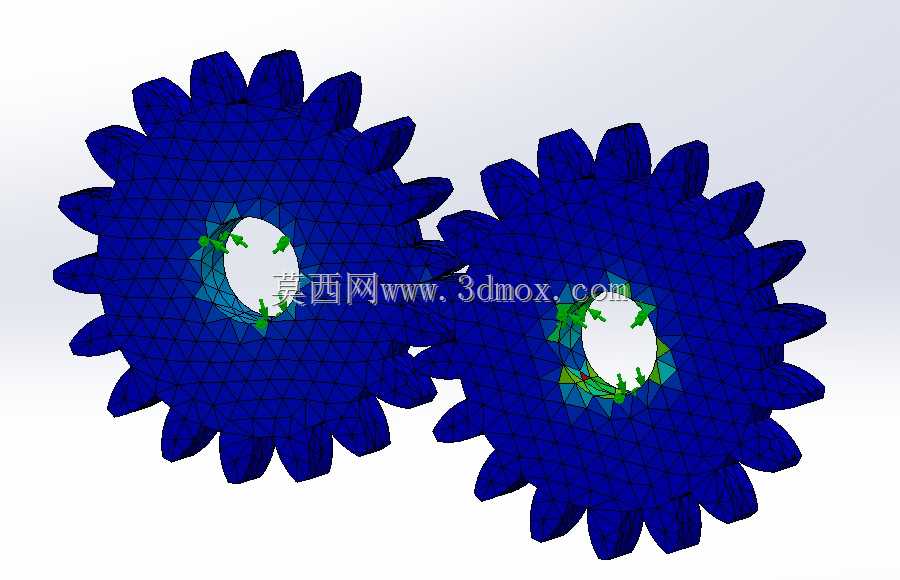

　　1mm区间即可兼顾传动精度与润滑脂的储存空间，运转时齿面可涂抹锂基脂实现润滑，降低齿面磨损速率，延长结构使用寿命。整个结构的建模过程严格遵循机械设计手册中圆柱齿轮的参数规范，齿形轮廓通过渐开线方程生成，未做简化处理，可直接用于运动仿真验证、装配干涉检查，也可作为传动系统设计的基础模块，根据实际载荷需求调整模数、齿宽参数后直接适配不同的设备传动链路。
