欧比万前传款光剑手持道具结构设计

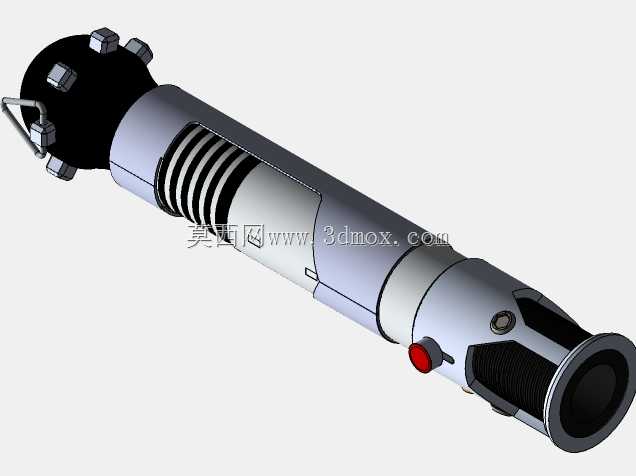

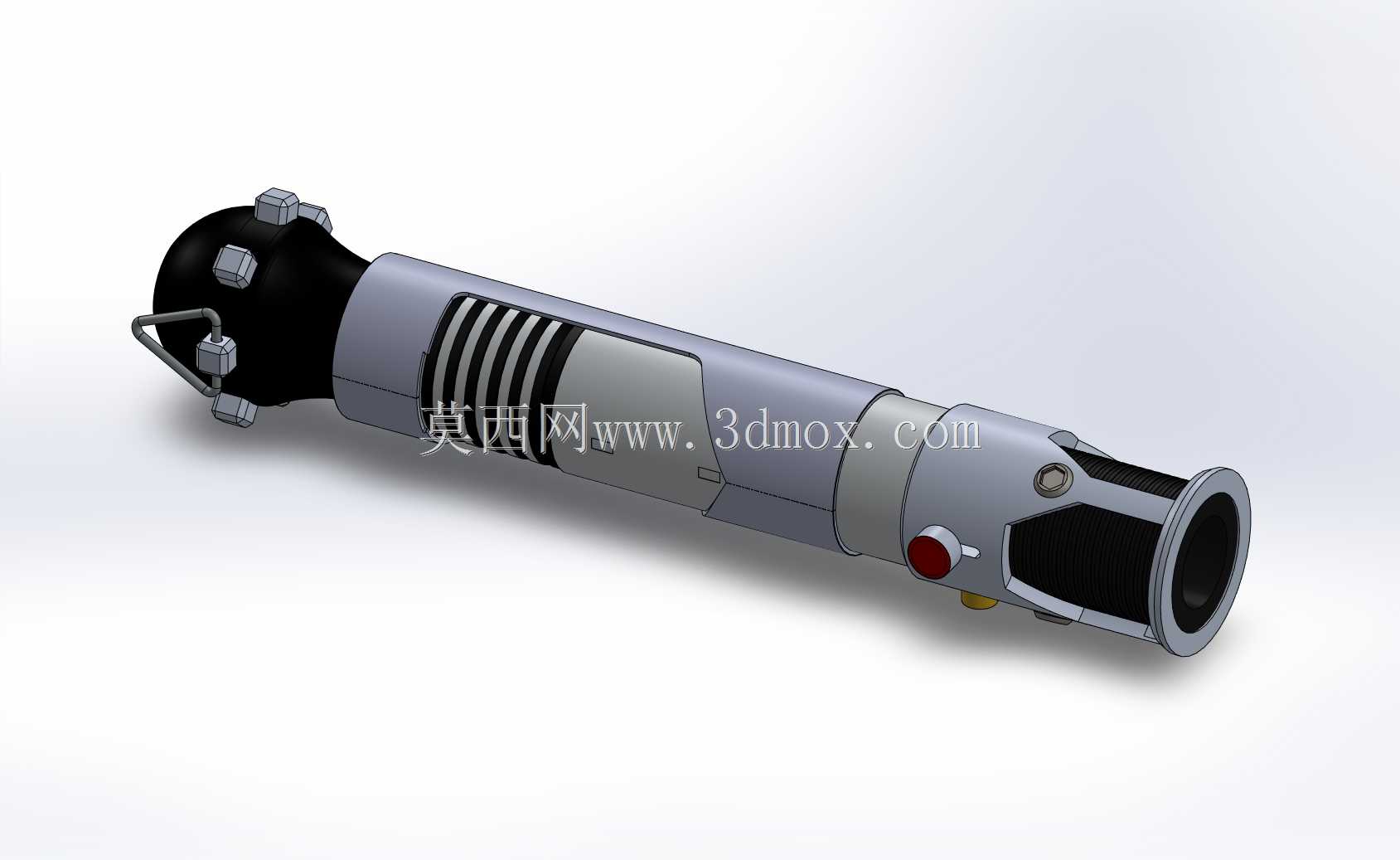

　　这款手持光剑道具的结构设计，核心围绕手持握持的人机工程边界展开，整体手柄段采用分段式圆柱拼接结构，握持区域做了等距环槽防滑处理，环槽深度控制在1.2mm，槽边做R0.5圆角过渡，避免长时间握持硌手，同时环槽区域采用哑光防滑材质包覆，和周边金属质感的壳体形成材质区分，提升握持摩擦力。手柄尾端采用半球形封盖结构，封盖上均布三个六角凸台定位结构，凸台高度3mm，对边宽度6mm，既作为尾盖的拆装施力点，也还原了道具的外观细节，尾盖侧方伸出一个L型金属挂环，挂环采用直径2mm的金属线材弯折成型，挂环和尾盖基座采用销轴连接，销轴配合间隙控制在0.1mm，保证挂环可灵活转动同时无明显旷量，满足道具悬挂携带的使用需求。

　　从功能分区来看，手柄中段设置了功能按键区域，主触发按键采用直径8mm的圆形红色按钮，按钮突出壳体表面1.5mm，按键周边做下沉0.8mm的沉台设计，避免日常握持误触，按键旁设置一个直径3mm的金色定位凸点，作为装配定位标识，同时还原原作道具的细节特征。手柄前端设置发光组件安装仓，仓体采用内锥面过渡结构，前端出口直径42mm，仓体内壁做哑光黑处理，减少光线在仓内的漫反射，保证剑体发光时光束边界清晰，前端出口边缘做R1圆角处理，避免安装剑体发光件时刮伤柔光罩表面。

　　在结构装配逻辑上，整支手柄采用轴向分段拼接设计，各段壳体之间采用止口定位配合，止口配合长度5mm，配合公差采用H7/h6，保证各段拼接后同轴度误差不超过0.1mm，避免整支手柄出现弯折错位的观感。壳体内部预留直径22mm的通腔，用于放置电池、驱动电路板等电子元器件，腔体内壁设置两条宽度2mm的轴向定位筋，筋条高度1mm，用于固定内部电池支架，防止内部元件在晃动时出现移位。手柄表面的金属质感区域采用分色处理，银灰色主体区域做细喷砂质感，黑色功能区域做哑光磨砂处理，不同材质区域的分界处做0.3mm的凹线分界，提升外观的精致度。

　　从实际应用场景来看，该结构既可以作为影视cosplay的手持展示道具，也可以作为收藏级摆件的结构原型，在设计时充分考虑了手持使用的强度需求，壳体壁厚统一设置为2.5mm，在按键安装位、挂环安装位等受力集中区域做局部加厚处理，加厚区域壁厚达到4mm，同时在内部设置加强筋连接，避免跌落或者施力时出现壳体开裂的问题。握持段的直径设置为38mm，符合成年人手掌握持的舒适尺寸范围，整支手柄不含剑体的长度控制在280mm，重心位置设置在距离尾端120mm处，也就是握持区域的中心位置，保证手持时的重量平衡，长时间握持不会出现手腕酸胀的问题。

　　在细节结构处理上，手柄上的观察窗区域采用下沉式安装结构，观察窗透明件采用厚度2mm的亚克力板材，安装时从壳体内部向外装配，透明件和壳体之间设置0.5mm的密封胶条槽，既可以固定透明件，也能避免灰尘进入壳体内部。尾盖和主体之间采用螺纹连接，螺纹规格为M36×1.5，螺纹配合长度8mm，尾盖拧紧后和主体端面贴合，贴合面处设置一个直径1mm的O型密封圈槽，提升整体的防尘性能，满足日常户外携带使用的需求。挂环的销轴两端采用铆压固定，铆压后销轴端面和尾盖表面齐平，不会突出表面影响握持手感，挂环的活动角度范围达到180度，可以适配不同的挂扣或者挂绳尺寸。
