星球大战卢克天行者第六集光剑剑柄结构

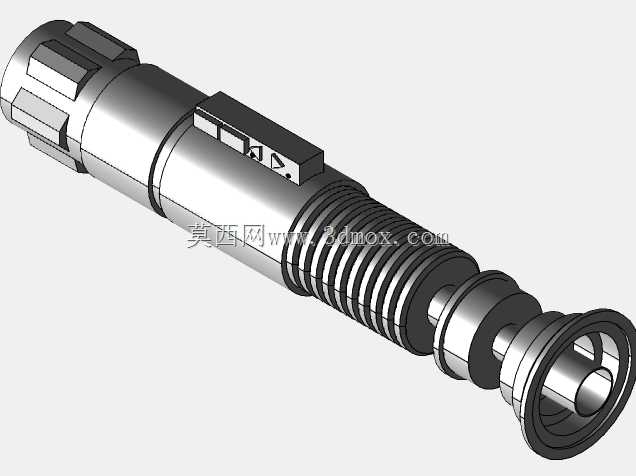

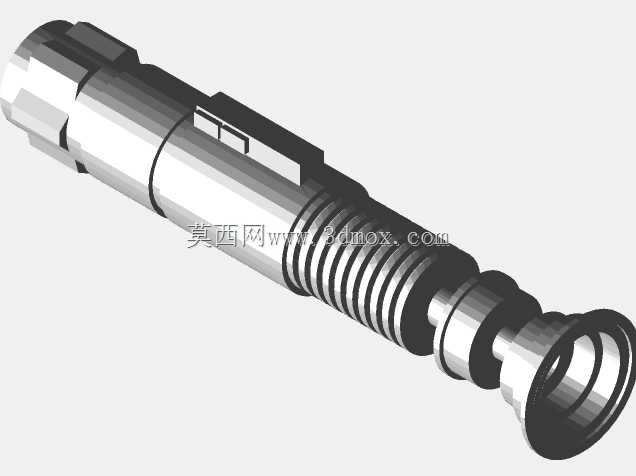

　　该光剑剑柄模型还原了《星球大战》第六集里卢克使用的光剑握持部件结构，整体采用分段式圆柱布局，各段通过轴肩定位实现同轴装配，主体握持段设计有等距环形防滑槽，槽深控制在1.2mm，槽宽2mm，相邻槽间距3mm，既保证握持时的摩擦力，又避免锐角硌手，适配成年男性手掌的握持尺寸，整体长度控制在280mm左右，最大外径45mm，最小握持段外径32mm，符合手持道具的人机工程学要求。从结构设计逻辑来看，模型将剑柄拆分为尾盖、电池仓段、控制开关段、散热肋段、剑刃发射座五个核心装配模块，各模块之间采用H7/h6的间隙配合公差，既保证拆装便利性，又能控制装配后的同轴度误差在0.05mm以内，避免后续加装发光剑刃时出现偏心晃动的问题。

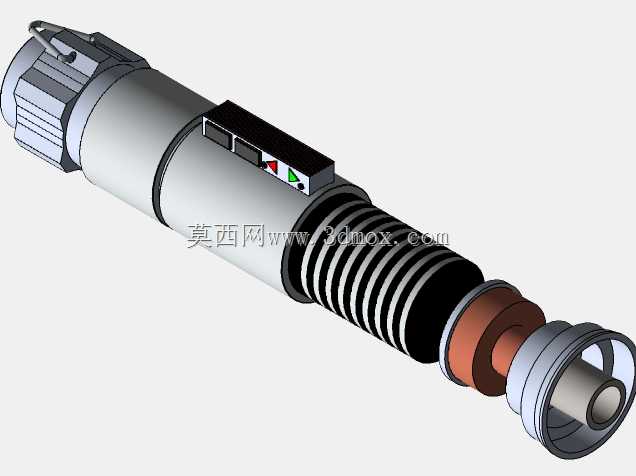

　　尾盖部分设计有外凸的滚花纹理，滚花节距0.8mm，方便徒手拧开更换内部供电组件，尾盖端面做了R2的圆角过渡，避免握持时尾端棱角磕碰手腕。控制开关段集成了两个矩形功能按键，按键突出表面0.8mm，按键周边做了0.5mm的下沉台阶，防止日常握持时误触，按键下方预留了10mm×8mm×5mm的安装空腔，可容纳微型触发开关与接线引脚，空腔侧壁设计有走线槽，方便导线连通电池仓与前端剑刃的发光模块。散热肋段的环形肋片除了防滑作用，还预留了内部散热通道的对应位置，肋片之间的环形凹槽可嵌入橡胶防滑圈，进一步提升潮湿环境下的握持稳定性，该段内部设计有直径20mm的通腔，可容纳升压驱动电路板，腔壁厚度3mm，保证结构强度的同时控制整体重量，

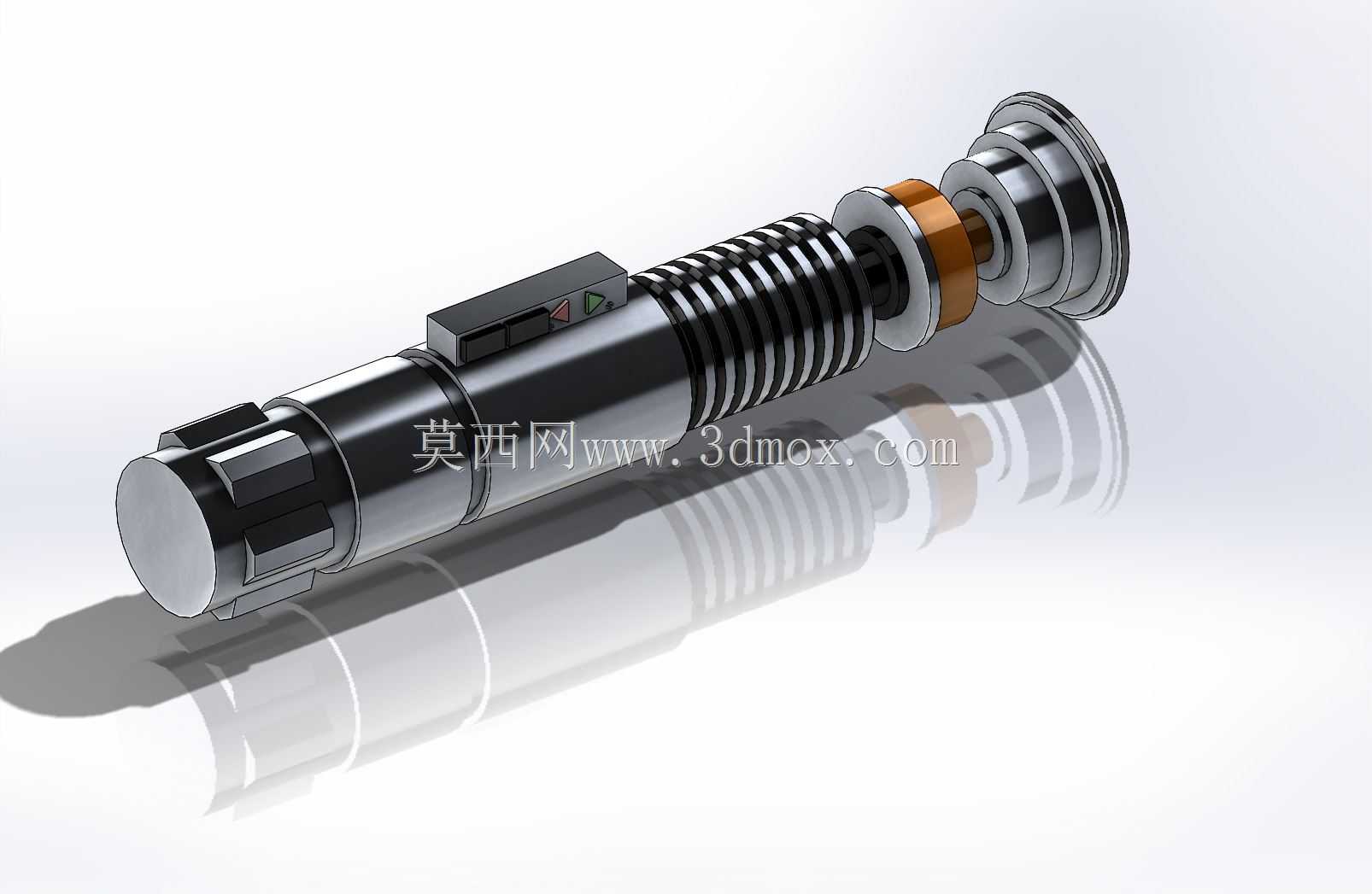

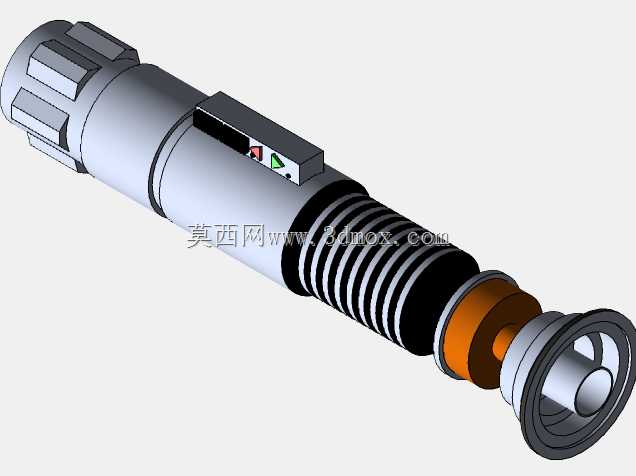

　　整柄装配完成后重量控制在600g左右，长时间握持不会产生明显的负重感。前端剑刃发射座采用阶梯轴结构，最外侧设计有三个叠装的金属质感挡圈，挡圈之间垫有橙色绝缘衬套，衬套厚度2mm，既起到视觉分层的装饰作用，也能在结构上实现前端组件的轴向定位，发射座最内段设计有直径25mm的剑刃安装孔，孔深15mm，孔壁设计有1mm宽的定位卡槽，可匹配带定位凸点的标准PC透明剑刃，防止剑刃旋转松动。从实际应用场景来看，该结构既可以作为影视道具1:1复刻的加工参考，也可作为3D打印爱好者制作cosplay道具的建模基准，各分段结构的拆分逻辑也适配小批量机加工或者FDM3D打印的工艺要求，所有外露棱边均做了R0.3-R1的圆角处理，不存在尖锐结构，

　　符合手持道具的安全使用标准。设计过程中优先保证了各部件的可装配性，没有出现无法脱模或者无法加工的倒扣结构，所有内部空腔的壁厚均控制在2.5mm以上，避免3D打印时出现壁薄开裂的问题，各装配端面均设计了0.2mm的装配间隙，抵消打印或者机加工产生的尺寸误差，保证实物装配时无需大量打磨即可顺利拼接。从安装边界来看，剑柄整体为回转体结构，最大安装占用空间为直径50mm、长度290mm的圆柱空间，可适配常规的光剑展示支架，尾盖端面预留了直径6mm的挂绳孔，可加装挂绳方便携带或者悬挂展示，控制开关段的平面区域也预留了铭牌粘贴位置，可粘贴定制标识。
