SolidWorks组件替换操作演示用箱体结构

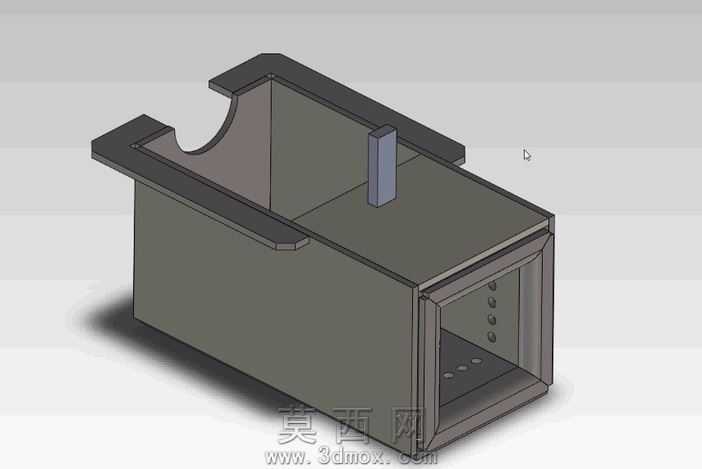

本模型是用于SolidWorks装配环境下组件替换操作教学的演示结构，整体采用长方体槽型箱体作为主体承载结构，建模过程以SolidWorks基础特征命令为核心，首先通过拉伸凸台命令构建箱体的主体壁厚结构，对箱体顶部两侧延伸出的凸缘结构采用对称拉伸的方式保证两侧尺寸一致，顶部开设的弧形缺口通过拉伸切除配合圆弧轮廓草图完成，精准还原了槽口的定位尺寸与弧度参数。箱体正面的框型开口采用薄壁拉伸特征生成，开口内侧的阵列定位孔通过线性阵列命令完成排布，保证孔位间距均匀、定位基准统一，顶部放置的待替换柱状零件单独作为独立装配体零件建模，通过同轴心与重合配合与箱体顶面完成装配约束，方便演示替换操作时的配合参考识别逻辑。材质渲染阶段，为箱体主体赋予哑光深灰色硬质金属材质，模拟铸铁类机械构件的表面质感，待替换的柱状零件赋予浅灰色金属材质，通过色彩差异区分主体与待替换组件，提升教学演示时的视觉辨识度，场景添加柔和的环境漫反射光源，在箱体底部投射出自然的软阴影，清晰呈现结构的轮廓层次与空间位置关系。设计思路围绕组件替换操作的核心教学目标展开，整体结构简洁明了，没有冗余的复杂特征，既保证了装配约束关系清晰可辨，又能让学习者快速识别待替换组件的定位基准，在演示替换操作时，学习者可以直观观察到配合参考的继承、丢失与重新定义过程，理解装配体中零件替换时的约束逻辑，掌握替换后配合错误排查与修正的方法，模型的所有特征均保留完整建模历史，方便教学过程中拆解每一步建模操作，也便于学习者根据练习需求调整箱体尺寸、孔位参数或者替换不同结构的组件，完成自定义的装配练习任务，整个建模过程严格遵循机械设计的建模规范，草图完全定义，特征顺序合理，装配约束无冗余过定义问题，既可以作为软件操作教学的演示案例，也可以作为基础装配练习的实训模型。
