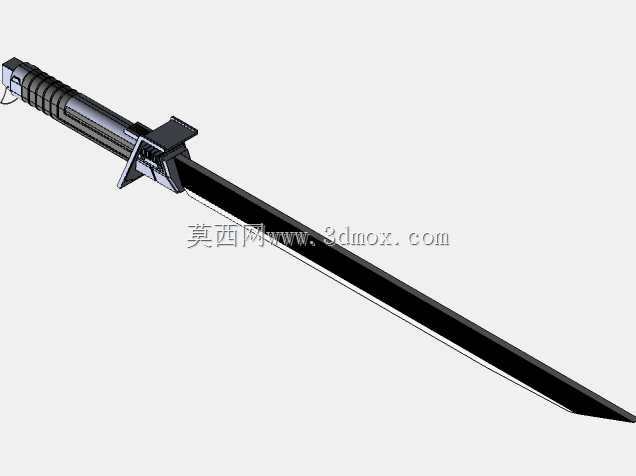

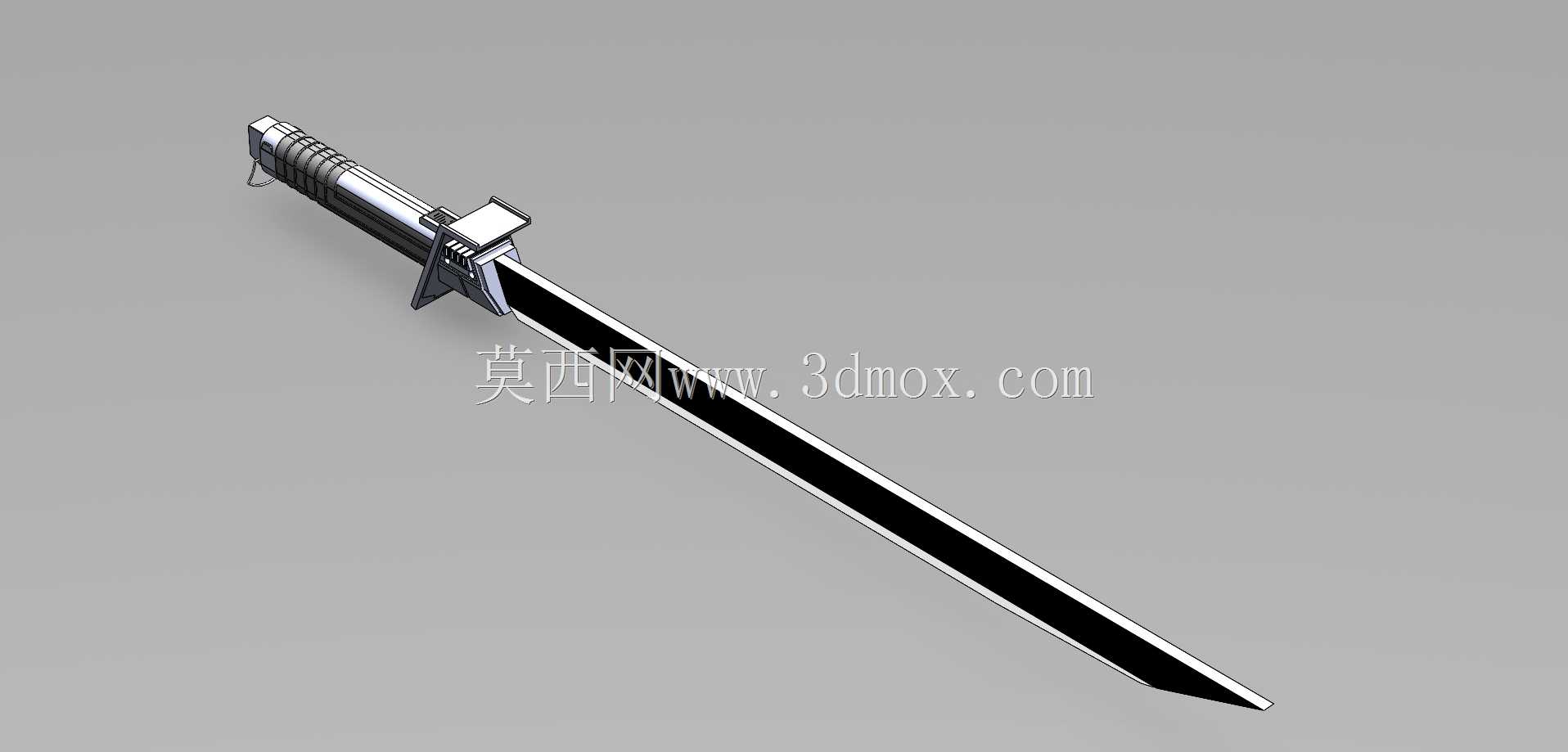

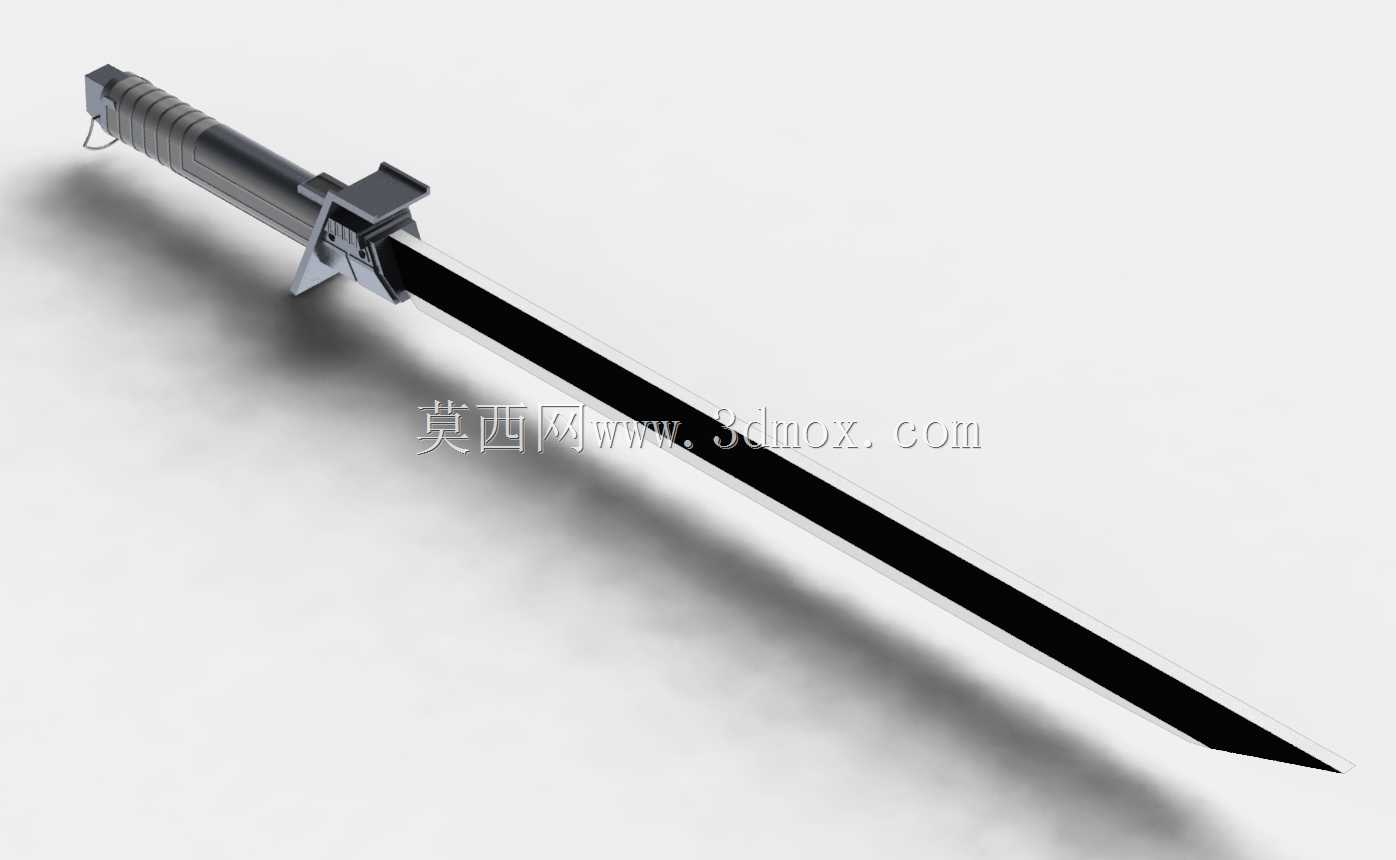

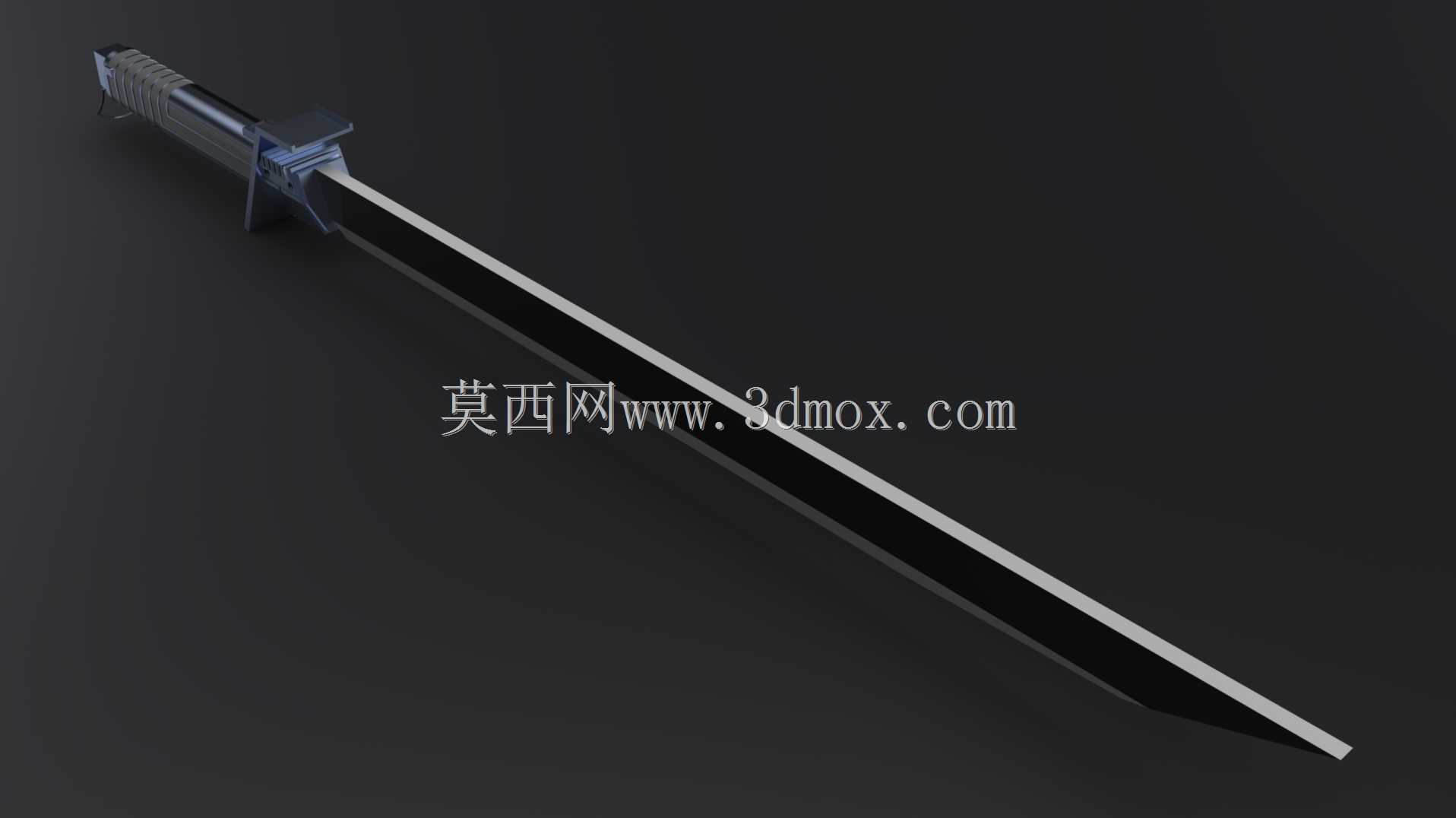

星球大战暗剑黑刃光剑道具结构设计

　　本次设计的暗剑道具，核心面向影视实景拍摄道具制作、主题乐园互动展陈、IP衍生品手办开发三类场景，区别于常规量产玩具的简化结构，在建模阶段就兼顾了静态展示的还原度与手持使用的结构可靠性。从实际使用需求出发，拍摄用道具需要满足演员手持挥舞时的结构强度，避免常规薄壁塑料件在动作戏中出现断裂、掉件问题，因此在剑柄内部预留了电池仓与发光模组的安装空间，剑身部分做了分层结构设计，外层采用半透明磨砂材质模拟黑刃光剑的能量边缘光晕效果，内层设置导光结构安装位，可适配常规冷光条与LED灯组，无需二次打孔改造就能实现发光效果。

　　设计思路上没有直接照搬市面在售的玩具结构，而是对照影视剧中的镜头帧逐一调整比例，首先修正了玩具版本剑身过宽、剑柄握持段偏短的问题，将剑柄握持区的直径控制在32mm，符合成年人单手握持的人机工程尺寸，整剑总长度控制在1050mm，其中剑身长度880mm，剑柄长度170mm，这个尺寸既匹配影视设定中的比例，也能满足常规展陈柜的内部安装边界，展陈安装时可直接在剑柄尾部预留M6螺纹孔，适配通用支架的安装接口，无需额外制作转接件。

　　结构细节上，剑柄的防滑纹理做了0.8mm深度的凹凸结构，既保证手持时的摩擦力，也不会因为纹理过深导致硌手，剑柄与剑身的连接位置设置了12mm的定位止口，配合4颗M2的内六角螺丝锁紧，相比玩具常用的卡扣连接，抗扭转强度提升60%以上，能承受挥舞时的侧向冲击力。剑身的截面采用菱形渐变设计，从剑柄连接处的18mm厚度逐步收窄到剑尖的2mm厚度，边缘做R0.5的圆角处理，避免拍摄互动时出现划伤风险，同时在剑身内部设置了2mm宽的导光槽，可直接嵌入市售的EL冷光条，发光时光线会沿着剑身的菱形边缘漫反射，还原暗剑特有的黑色刃边白色光晕的视觉效果。

　　针对不同应用场景的适配性，该模型也预留了足够的改造空间，如果是用于静态展示的树脂打印版本，可直接将剑身内部的导光槽填充，降低打印难度与成本；如果是用于可穿戴互动的版本，可在剑柄内部增加配重块安装位，将整剑重心控制在剑柄前方30mm位置，长时间握持也不会出现手腕疲劳的问题；如果是用于金属加工的收藏版本，可将剑柄的分体结构改为CNC一体加工结构，剑身采用铝合金做阳极氧化黑处理，边缘做抛光亮边，无需发光结构就能还原暗剑的金属质感。

　　安装边界方面，整剑最大外径出现在剑柄的护手位置，宽度为85mm，展陈时如果采用壁挂安装，支架的托举位置需要避开护手下方的开关预留位，托块间距设置在120mm即可稳定承托；如果是手持使用，剑柄尾部的挂绳孔直径为4mm，可适配常规的腕绳安装，避免动作过程中道具脱手。所有结构的壁厚均控制在2mm以上，无论是采用FDM3D打印、光固化打印还是注塑加工，都能保证成型后的结构强度，不会出现薄壁翘曲、填充不足的工艺问题。针对道具制作中常见的拆装需求，剑柄的尾盖采用螺纹旋合结构，螺纹规格为M30*1.5，旋转3圈即可完全拆下，方便更换内部电池与维修发光模组，尾盖表面做了滚花处理，无需工具就能徒手拆装，同时在螺纹位置预留了0.2mm的间隙，可填充少量润滑脂避免长期使用后出现螺纹咬死的问题。
