老式可调管钳结构三维设计

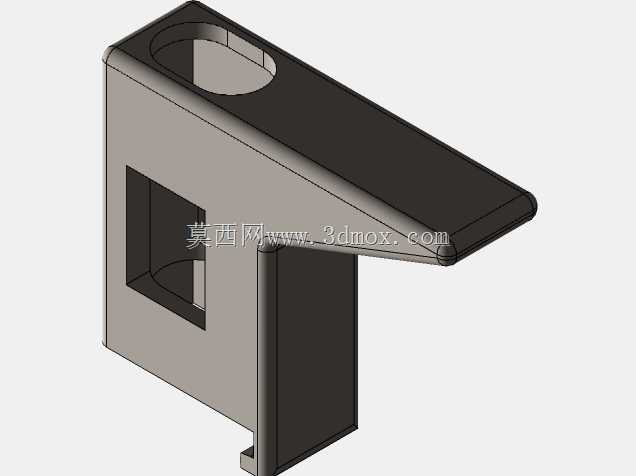

　　这款老式可调管钳的结构设计，核心围绕小口径金属管件的装夹、拆卸与紧固作业场景展开，在民用管路维修、小型五金加工、老旧设备维保场景中，这类结构的管钳曾是作业人员随身配备的核心手动工具，相比普通固定开口扳手，它的可调钳口结构能够适配一定尺寸范围内的管件与六角螺母，无需频繁更换对应规格的扳手，大幅提升零散维修作业的效率。从功能特性来看，钳口部分采用带防滑齿纹的咬合面设计，夹紧作业时齿纹能够嵌入金属管件或螺母的表层，避免大扭矩施力时出现打滑滑脱的问题，钳身中部的方形镂空结构既能够减轻整体工具重量，也可在应急场景中穿入加力杆延长力臂，应对锈蚀严重、拆卸扭矩较大的紧固件。调节螺母采用梯形螺纹传动结构，转动调节螺母时，

　　活动钳身可沿固定钳身的导向滑轨平稳滑动，实现钳口开口尺寸的连续调整，梯形螺纹的自锁特性能够保证夹紧作业时钳口不会受反作用力自行松脱，保障施力过程的稳定性。设计过程中首先还原了老式管钳的整体受力逻辑，固定钳身与加长手柄采用一体化结构设计，受力时应力沿钳身直接传递至手柄，避免拼接结构带来的应力集中断裂风险，活动钳身与固定钳身的配合面采用燕尾槽导向结构，配合间隙控制在0.1mm以内，既保证滑动调节的顺畅度，也能避免夹紧时活动钳身出现晃动偏移。外形尺寸方面，整体长度适配单人手持作业的发力范围，手柄部分采用等直径圆杆结构，握持时受力均匀，长时间作业不易产生硌手的疲劳感，钳口最大开口尺寸覆盖常见的4分到1寸管径的水管、以及对应规格的六角紧固件，

　　安装边界上无需额外配套辅件，调节螺母的操作位置位于钳身侧方，作业时无需将手伸入狭窄的作业空间即可完成开口尺寸调整，适配墙角、设备缝隙等狭小操作空间的作业需求。钳口的咬合角度经过反复校核，夹紧管件时上下钳口的咬合面能够与管件外壁形成面接触，而非线接触，避免大扭矩施力时将薄壁管件夹变形，针对老旧锈蚀管件的拆卸场景，钳口前端的鹰嘴结构能够卡入管件与接头的缝隙处，配合轻微敲击即可实现松动预紧，无需额外搭配撬棍类辅助工具。整体结构没有多余的冗余零件，所有部件均采用金属切削加工即可实现量产，加工工艺性良好，老式结构的可靠性经过了长期的现场作业验证，即使在缺乏维护的工况下，只要螺纹部分没有严重锈蚀，即可正常完成调节与夹紧作业，

　　不会出现现代复杂结构工具容易卡滞、零件碎裂的问题。在建模过程中对所有配合面的公差进行了匹配设定，活动钳身与固定钳身的导向面采用间隙配合，调节螺纹采用中等精度的传动配合，既保证装配时的顺畅度，也能控制长期使用后的磨损量，延长工具的整体使用寿命。手柄末端没有额外的挂孔设计，符合老式工具的设计特征，日常存放时可直接靠放于工具箱侧壁，或插入工具架的预留插孔中，不会占用过多的工具箱收纳空间。针对日常维保作业中常见的螺母棱角磨损问题，钳口的咬合面做了加深齿纹处理，即使螺母的六角棱角已经出现轻微磨圆，依然能够通过齿纹的咬合力实现可靠夹紧，不会出现普通扳手打滑无法施力的问题。
