电弧炉电缆用铜制柔性分流端子结构

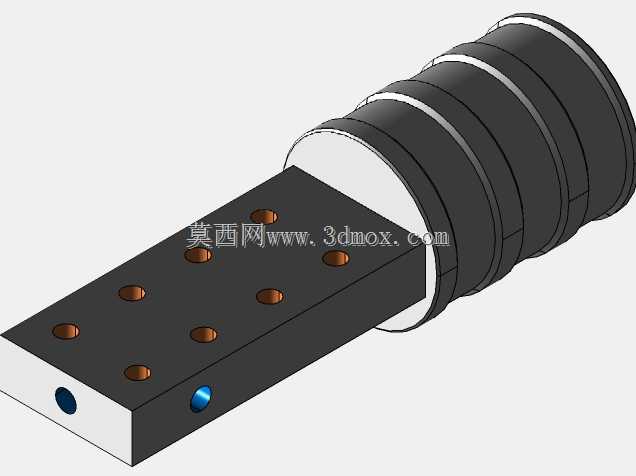

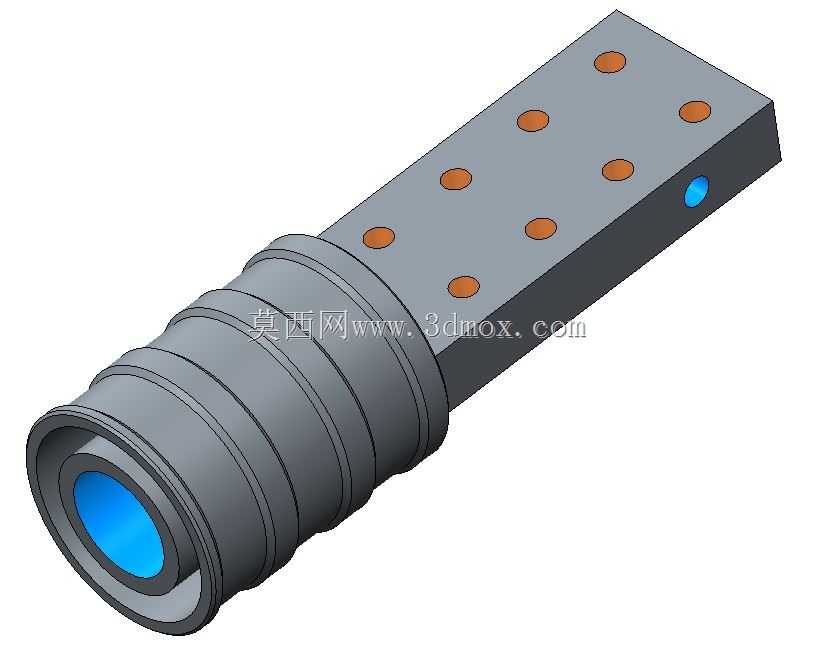

　　该铜制端子主要应用于冶金行业电弧炉设备的大电流传输回路，适配Erico、Nucore等品牌的专用供电电缆，作为塔米尼柔性分流系统的核心连接部件，承担着将电炉变压器输出的大电流平稳传导至电极端的关键作用，在短网系统中直接影响供电稳定性与电能损耗水平。从结构设计来看，整体采用圆柱插接端与平板接线端一体化成型的结构，圆柱段外壁加工有多道环形凹槽，一方面用于套装密封绝缘套，隔绝炉前高温飞溅物与导电粉尘，另一方面增加插接配合时的接触摩擦力，避免大电流工况下因设备振动出现插接松脱；圆柱端部的内孔做了倒角导向处理，方便与电缆端的插接头快速对位装配，内孔表面粗糙度控制在Ra1.6以内，保证插接后接触面积充足，降低接触电阻。

　　平板接线端沿长度方向均匀排布多组圆形安装孔，孔位采用等间距错位排布设计，既可以适配不同规格的汇流排安装尺寸，也能保证多组螺栓紧固后压力均匀分布，避免局部接触不良引发的过热问题；平板侧面预留的横向小孔用于安装定位销，在与分流母排对接时起到精准限位作用，防止装配过程中孔位错位导致的安装应力。设计阶段充分考虑了电弧炉现场的高温、大电流、强振动工况，整体选用高纯度紫铜作为基材，经锻压成型后做表面镀锡处理，既保证了优异的导电性能，也提升了表面抗氧化能力，减少长期使用后的氧化层增厚带来的电阻升高问题。柔性分流的结构设计允许端子在电缆热胀冷缩、炉体倾动时产生微量位移补偿，避免刚性连接在交变应力下出现断裂失效。安装边界方面，

　　圆柱插接端的外径尺寸与配套电缆的接头内径采用H7/f6间隙配合，装配时需涂抹导电膏进一步填充接触间隙；平板端的安装孔位公差控制在±0.1mm范围内，适配M10规格的高强度铜制紧固螺栓，安装时需按照对角顺序分次拧紧，最终扭矩控制在28N·m左右，保证接触面压力均匀。在实际使用场景中，这类端子长期工作在环境温度最高可达120℃的炉前区域，持续承载数千安培的工频大电流，因此结构设计上特意加大了平板段的散热面积，平板表面不做额外绝缘涂覆，依靠自然对流带走接触点产生的热量；圆柱段的环形槽结构也能增加散热表面积，降低插接位置的温升。不同于普通民用电气端子，该产品的所有转角位置都做了R2以上的圆角过渡，

　　避免尖端放电现象在高压大电流工况下引发的绝缘击穿风险；平板与圆柱段的衔接位置采用大圆弧过渡结构，减少电流传导过程中的拐角电阻，同时降低应力集中系数，提升结构抗疲劳强度。建模过程中需要重点关注各安装孔的位置度公差、插接面的圆柱度公差，以及不同段之间的同轴度要求，这些形位公差直接决定了产品装配后的接触性能与使用寿命；同时要预留出表面处理的镀层厚度，避免加工尺寸符合图纸要求但镀覆后出现装配过盈的问题。
