台式机用虎钳夹紧工装结构设计

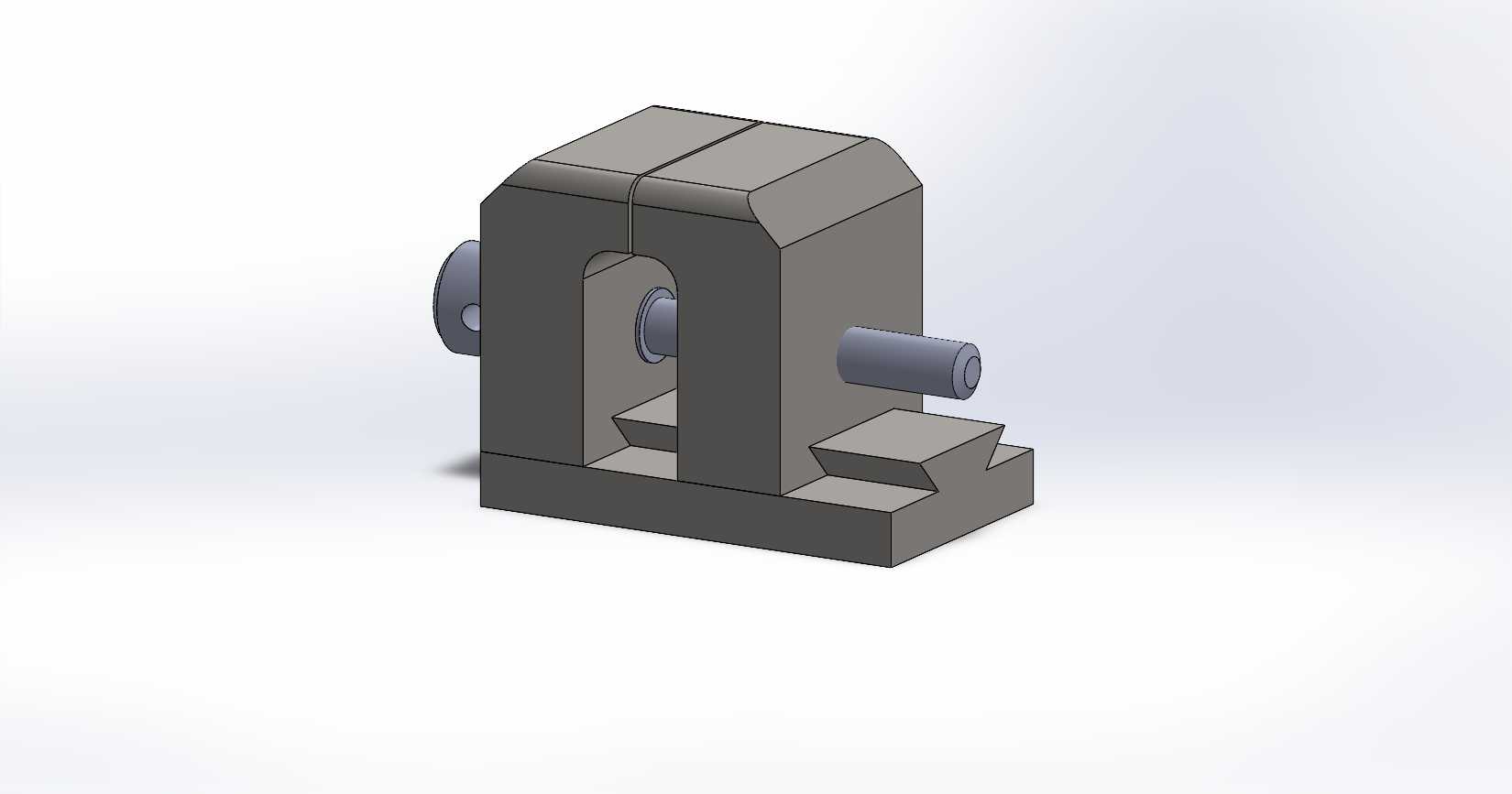

　　这套虎钳装配结构面向常规金属切削工位的工件夹持需求，适配铣床、钻床、钳工台等多类加工场景，在小批量零件加工、非标件试制、教学实训以及维修工位的工件固定环节都有广泛应用。整套结构采用C型一体式钳身作为承载基体，底部设置带定位槽的安装基面，可直接匹配机床工作台的T型槽布局，安装时通过T型螺栓穿过钳身底座的预留安装孔，将整个夹具锁紧在工作台面上，底座两侧的定位台阶可在安装时快速对齐工作台基准边，减少夹具找正的辅助工时。

　　从夹持功能逻辑来看，固定钳身与活动钳体的配合面经过精加工，保证钳口贴合后夹持面的平行度误差控制在较小范围内，丝杆传动副贯穿钳身两侧的支撑座，一端设置手轮安装位，转动手轮即可带动活动钳体沿导轨方向做直线进给，丝杆采用梯形螺纹传动，具备自锁特性，加工过程中受切削振动影响不会出现钳口自行松退的问题，夹持稳定性远高于普通细牙螺纹夹紧结构。钳口位置预留了可更换钳口板的安装槽，实际使用时可根据工件材质更换光面钳口、齿面钳口或者仿形钳口：夹持精加工面时使用铜质或者铝质软钳口避免夹伤工件表面，夹持毛坯锻件、铸件时更换带防滑齿的淬火钳口，提升摩擦力防止工件在切削力作用下发生移位。

　　结构设计过程中优先考虑了刚性与操作空间的平衡，钳身两侧的立板做了加厚处理，夹持工件时切削力从钳口传递到钳身立板，再分散到底部整个安装基面，避免单点受力导致钳身变形；丝杆的支撑位置设置在钳身重心高度附近，夹紧力的作用线与钳口夹持面中心基本重合，夹紧工件时不会出现活动钳体上翘的偏载问题。活动钳体与钳身导轨的配合面采用间隙配合设计，既保证滑动过程顺畅无卡滞，又能将配合间隙控制在合理范围，长期使用磨损后还可通过调整镶条补偿间隙，维持夹持精度。

　　安装边界方面，整套虎钳的底座轮廓为矩形布局，底部的定位键槽宽度匹配标准机床工作台T型槽间距，安装时钳身长度方向可选择与工作台进给方向平行或者垂直布置，适配不同长度工件的装夹需求：当加工长条形工件时可将虎钳沿工作台纵向安装，拓展工件的伸出空间；加工小型方块零件时可横向安装，方便操作人员从正面操作手轮。钳身侧面预留的辅助安装孔可用于加装定位挡块，批量加工工件时可预先设置工件定位基准，无需每次装夹都重新找正，大幅提升批量工序的加工效率。

　　在实际工位适配中，该虎钳的夹持行程覆盖常规小型零件的装夹尺寸范围，开口度可满足方形、圆形以及异形工件的夹持需求，针对轴类零件还可在钳口位置加装V型块附件，夹持圆柱面时自动对中，保证轴类零件钻孔、铣扁工序的形位公差。整个装配结构的所有受力部件都做了应力校核，钳身材料选用铸铁件时可吸收切削过程中的振动，提升加工表面的光洁度；选用焊接钢结构件时可获得更高的夹持刚性，适合大切削量的粗加工工位。丝杆两端的支撑部位设置衬套，减少转动磨损，维护时仅需定期加注润滑脂即可保证长期传动顺畅，整体结构没有复杂的专用零部件，备件加工替换成本低，非常适合机加工车间作为通用工装夹具配置。
