挤压铸造工艺演示用立式压射结构

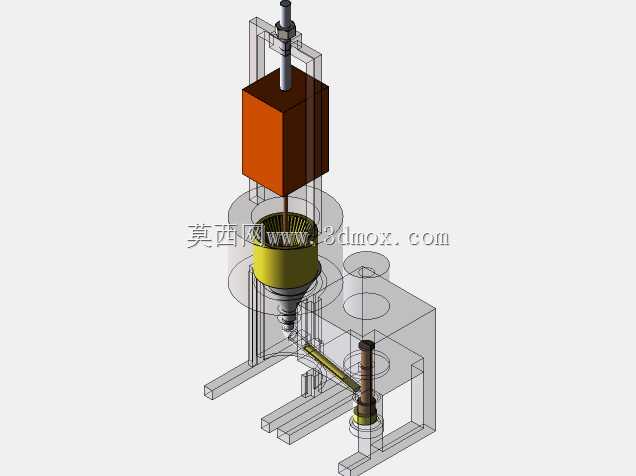

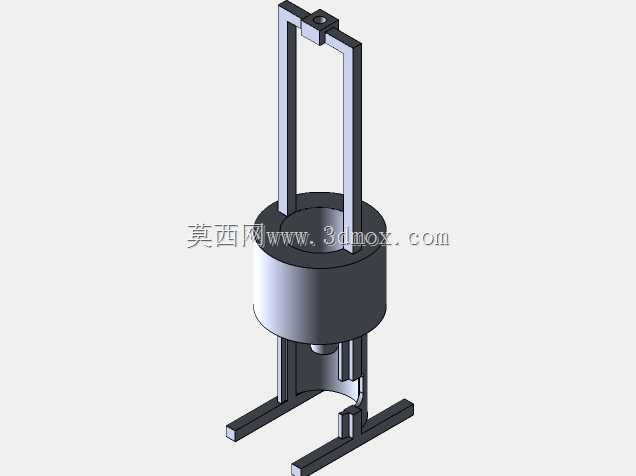

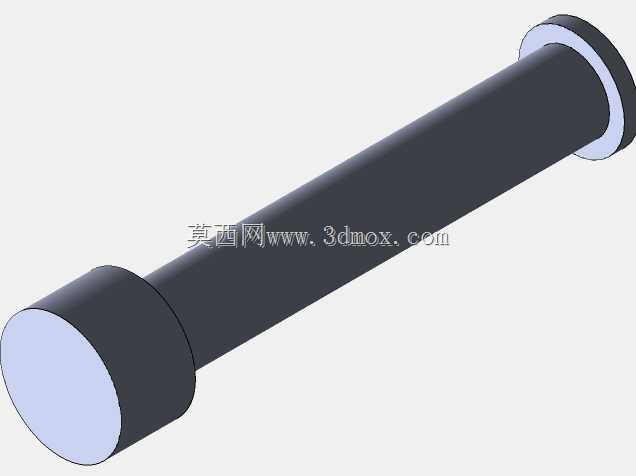

　　在金属液态成型的教学与工艺验证场景中，很多刚接触特种铸造的从业者很难直观理解挤压铸造过程中金属液充型、压射保压、机构开合的时序逻辑，这套立式结构的设计初衷，就是为了把挤压铸造的核心动作逻辑做具象化的拆解呈现，不需要依托复杂的生产线实体，就能把压射冲头、定模型腔、开合模导向架、顶出机构的配合关系完整展现出来。从结构布局来看，这套装置采用上下同轴的立式排布，上部的导向框架采用双立柱加顶部横梁的结构，横梁上预留的铰接孔位是用来连接驱动压射冲头上下动作的动力单元接口，不管是模拟液压驱动还是机械丝杠驱动的压射动作，这个接口的同轴度公差都控制在0.02mm以内，避免压射过程中冲头出现偏磨，

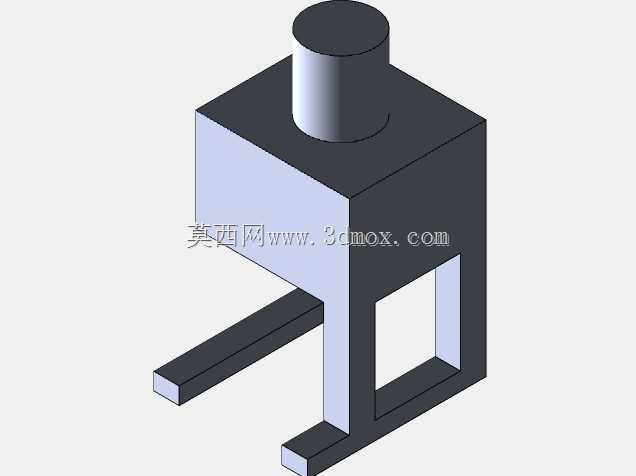

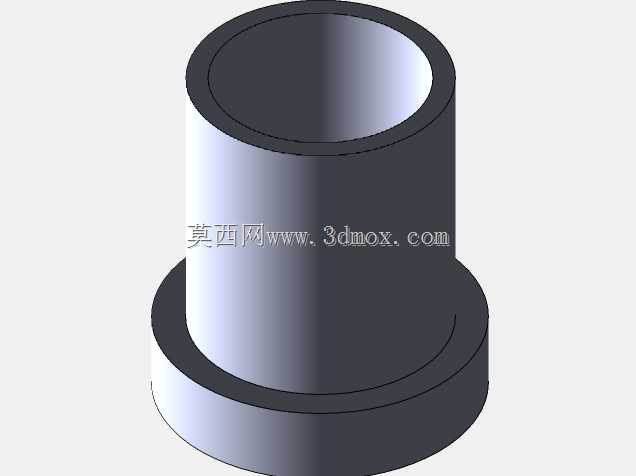

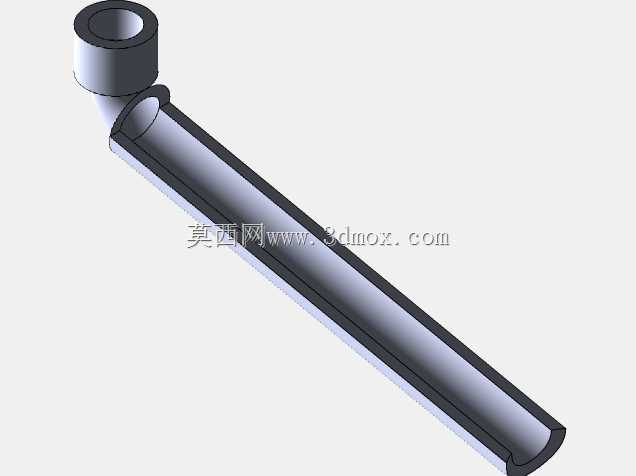

　　这也是实际挤压铸造设备中保证铸件致密度的核心设计要点——一旦冲头与型腔不同轴，压射过程中就会出现局部压力不足，铸件内部容易产生缩松、气孔这类缺陷。中部的型腔筒体是模拟成型铸件的容料空间，筒体底部的圆弧过渡结构完全参照实际挤压铸造模具的浇道圆角设计，避免金属液充型过程中出现卷气，筒体侧壁的开槽结构是为了在动画演示时可以直观看到内部金属液在压射力作用下的填充流动状态，不需要做剖面剖切就能展示充型全过程，这点和实际生产中用透明模具做工艺验证的思路完全一致。下部的支撑脚架采用双侧延伸的平板结构，一方面是保证整个装置放置时的稳定性，避免压射动作模拟时出现侧倾，另一方面脚架上预留的槽位是模拟铸件成型后的顶出通道，对应实际设备上的顶杆排布位置，

　　开合模过程中顶杆的动作时序可以通过这个结构完整演示：压射保压完成后，上部压射冲头回程，下部顶出机构顺着脚架的槽位将成型铸件从型腔内顶出，完成一个完整的工艺循环。在设计过程中特意简化了非核心的辅助结构，比如去掉了实际设备上的冷却管路、喷涂机构、安全防护门这些不影响核心动作逻辑的部件，把所有视觉重心都放在压射、充型、开模、顶出这四个核心工艺环节上，每个部件的运动边界都做了明确的限位设计：压射冲头的下行极限位置刚好到达型腔底部的充型完成位，不会出现过压撞模的情况；导向立柱的长度刚好满足开模后取件的空间需求，不会因为开模行程不足导致取件动作模拟受阻；下部支撑脚的跨距按照整体高度的1/3设计，不管是做静态展示还是动态动作模拟，

　　整个结构的重心都落在支撑面的中心区域，不会出现失稳翻倒的问题。从实际应用的角度来说，这套结构既可以作为职业院校铸造专业的教学演示教具，帮助学生快速建立挤压铸造的工艺逻辑认知，也可以作为工艺人员做前期方案验证的简化模型，通过调整压射冲头的下行速度、保压停留时间这些参数的模拟，来验证不同壁厚铸件的工艺参数合理性，相比直接用全尺寸生产设备做验证，这种简化结构的模型可以大幅降低前期方案验证的成本，也能更直观地暴露工艺设计中存在的动作干涉、行程不足这类问题。结构上所有的配合面都采用了实际工程中的公差设计逻辑，冲头与型腔的配合间隙按照H7/f6的间隙配合选取，既保证压射过程中不会出现金属液泄漏，也能保证冲头上下动作的顺畅性，不会出现卡滞的问题；导向立柱与上下横梁的连接采用过盈配合加定位销的固定方式，保证多次往复动作后导向精度不会出现衰减，这和实际工业生产中挤压铸造设备的导向机构设计逻辑完全一致，不会因为是演示用结构就忽略工程实际中的配合要求。
