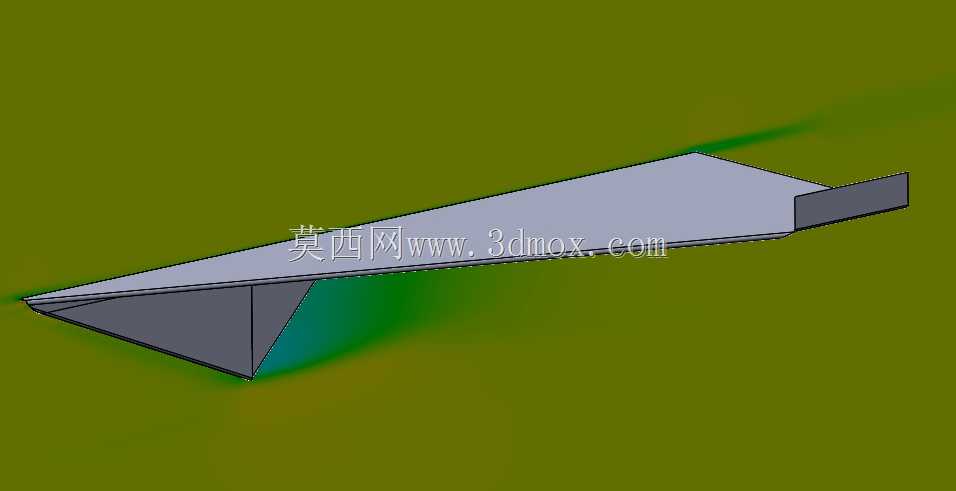

钣金结构纸飞机气动仿真分析模型

　　在低速空气动力学相关的教学演示、小型飞行器结构验证场景中，常需要用易加工的钣金结构制作等比例验证样件，替代传统纸质折叠结构完成可重复的流场测试，避免纸质样件易变形、测试一致性差的问题。这个钣金结构的纸平面样件，核心用途是完成外部流场的模拟测试，获取不同迎角下的结构阻力数值与Cd系数，为小型低速飞行器的翼面结构优化、气动外形迭代提供可复现的测试载体。

　　从设计思路来看，整个结构完全遵循钣金加工的工艺特性，没有设置复杂的曲面折弯工序，所有翼面的折边都采用常规钣金折弯即可实现的角度，翼面主体采用等厚钣金板材裁切成型，前缘做小角度收边处理，既模拟真实纸飞机的尖锐前缘气动特性，又避免钣金裁切后的锐边存在安全隐患，尾翼部分采用独立钣金片与主翼面定位拼接，不需要额外的紧固件，通过钣金折弯的卡扣结构即可完成固定，装配后整体形位公差可控制在0.1mm以内，满足流场模拟对模型外形精度的要求。

　　结构的外形尺寸参考常规手掷纸飞机的比例设置，主翼面展弦比控制在1.8左右，机身长度与翼展的比例为1.2:1，整体安装边界适配常规小型风洞的测试夹具安装位，底部预留的平面定位区域可直接固定在风洞测试台的装夹座上，不需要额外制作转接工装，尾翼的偏转角度可通过调整折弯边的角度实现小范围调节，可模拟不同升降舵偏角下的气动特性变化。

　　在功能特性上，该钣金结构相比传统纸质测试样件，具备更高的结构刚度，在流速20m/s以内的流场测试中不会出现翼面颤振、外形变形的问题，可重复完成多次测试而不出现外形精度衰减，测试获取的阻力数据离散度可控制在3%以内，完全满足教学演示、初步气动验证的精度要求。流场模拟过程中，可直接在钣金结构表面粘贴压力传感片，获取翼面不同位置的压力分布数据，不需要担心纸质样件被胶黏剂破坏表面平整度的问题。

　　实际应用中，这类钣金结构的气动验证样件，还可用于中小学航空科普教学的演示教具，相比纸质折叠的样件更耐磕碰，可长期反复使用，也可作为小型无人机翼面结构的初始验证模型，通过流场模拟获取的Cd系数，可直接用于初始阶段的动力匹配测算，减少后续整机测试的迭代次数。设计过程中特意规避了复杂的曲面成型工序，整个结构的加工只需要用到激光裁切、数控折弯两道常规钣金工序，加工周期短、制造成本低，即使是小批量制作也不会产生过高的成本，翼面表面可根据测试需求做不同的粗糙度处理，模拟不同表面工艺对气动阻力的影响，拓展测试的变量范围。

　　从安装适配性来看，整个结构的重心位置设置在主翼面距前缘1/3弦长处，与真实纸飞机的重心位置一致，装夹时可直接通过重心位置的定位孔固定在测试台架上，流场模拟时不会因为装夹位置偏差导致测试数据失真，尾翼与主翼面的拼接缝隙控制在0.05mm以内，避免缝隙扰流影响阻力测试的准确性，主翼面的后缘做了0.2mm的薄边处理，模拟真实机翼后缘的涡流分离特性，让流场模拟的结果更贴近实际飞行状态。
