漫威主题美国队长盾牌造型三维结构设计

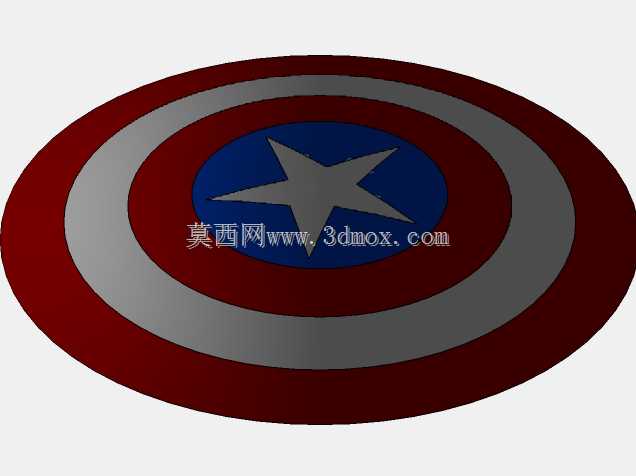

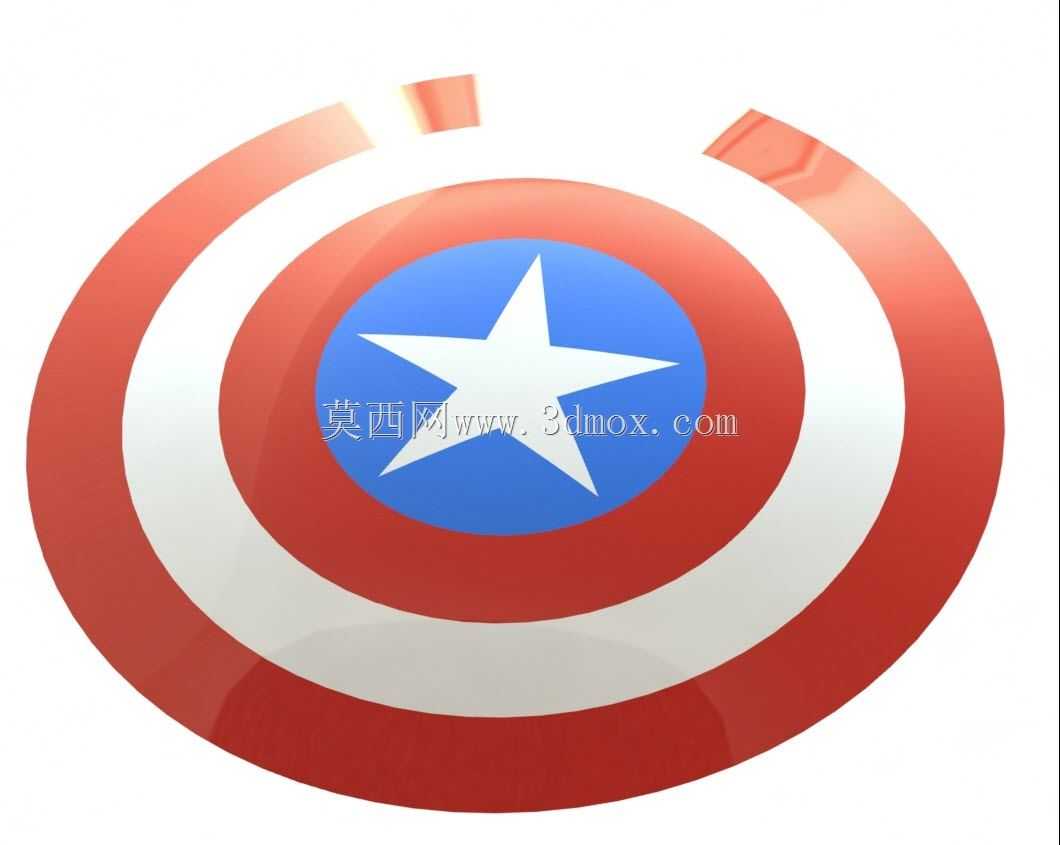

　　该盾牌造型结构采用经典同心圆对称布局，从外至内依次为红色外圈、白色环带、红色内环、蓝色中心圆与白色五角星，整体曲面为平缓的球面弧面，符合手持道具的握持受力逻辑，外边缘做了圆弧过渡处理，避免锐边造成的磕碰风险，中心五角星采用凸起式结构设计，与蓝色基底形成0.8mm的高度差，既还原视觉辨识度，也能在实体打印或开模生产时保证结构强度，不会因薄壁特征出现破损。从实际应用场景来看，该结构可适配三类使用需求：其一为影视cosplay道具制作，采用ABS板材热压或3D打印成型后做表面喷涂处理，整体重量控制在1.2kg以内，背部加装皮质绑带即可适配成年用户单手握持，绑带安装位预留了4个M3螺丝孔位，孔位分布符合人体工学握持角度，

　　手臂自然弯曲时盾牌中心与小臂保持平行，可有效遮挡躯干正面核心区域；其二为文创周边手办的配件生产，等比例缩放后可适配1/6、1/12比例的可动人偶，缩放时保留各层环带的宽度比例，五角星的尖角角度严格保持36度，不会因缩放出现视觉变形，背面预留的插接柱直径为3mm，可适配通用手办支架的连接接口；其三为主题展示摆件制作，大尺寸版本可直接放置于桌面展架，背部预留的挂孔可支持墙面挂载，挂孔位置设置在盾牌重心上方15mm处，挂载后不会出现倾斜偏移。设计过程中优先考虑了曲面的顺滑度，所有环带的衔接处均做了G2连续处理，表面没有明显的拼接棱线，红色与白色环带的宽度比例严格遵循原作设定，外圈红色环带宽度为整体半径的1/4，

　　白色环带宽度为整体半径的1/5，内环红色环带宽度与白色环带保持一致，中心蓝色圆的半径为整体半径的1/3，五角星的五个尖角端点刚好落在蓝色圆的边缘线上，保证视觉比例的协调性。结构壁厚根据不同成型工艺做了适配设计，若采用注塑工艺生产，整体壁厚统一为2mm，各环带衔接处做了0.5mm的圆角过渡，避免注塑时出现缩痕；若采用3D打印工艺，可将内部设置为15%填充率的网格结构，在保证整体刚性的前提下降低材料消耗，外表面预留0.2mm的打磨余量，方便后期做抛光上色处理。安装边界方面，手持版本的背部绑带固定位距离中心120mm，两个固定位的间距为180mm，适配成年用户的小臂宽度，绑带采用宽度为30mm的皮质或尼龙材质，固定螺丝采用沉头设计，

　　安装后螺丝头不会突出盾牌背面，避免握持时硌手；摆件版本的底部支撑座连接位设置在盾牌下边缘内侧，支撑柱直径为10mm，插入深度为8mm，连接后可保持盾牌与桌面呈75度倾斜角，符合日常展示的最佳观看视角；墙面挂载版本的挂孔为直径5mm的沉孔，沉孔深度为2mm，可适配普通的自攻螺丝或无痕挂钩安装，挂载后盾牌与墙面的间隙控制在3mm以内，不会出现明显的缝隙影响美观。表面处理上，各颜色区域的分界处做了0.1mm的凹槽设计，喷涂分色时可直接沿着凹槽粘贴美纹纸，不会出现颜色溢边的问题，红色区域采用半光漆面，白色区域为哑光漆面，蓝色区域与五角星采用亮光漆面，通过不同的光泽度还原原作的金属质感与层次区分，不需要额外粘贴水贴即可达到较好的视觉效果。
