两件式耳轴支撑固定球阀结构设计

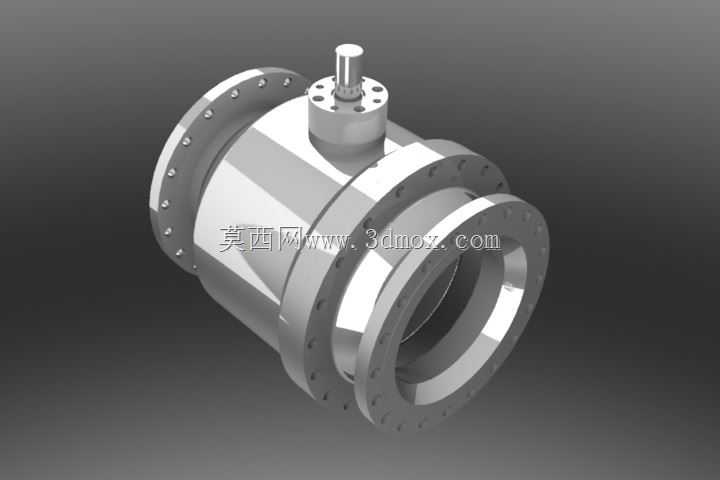

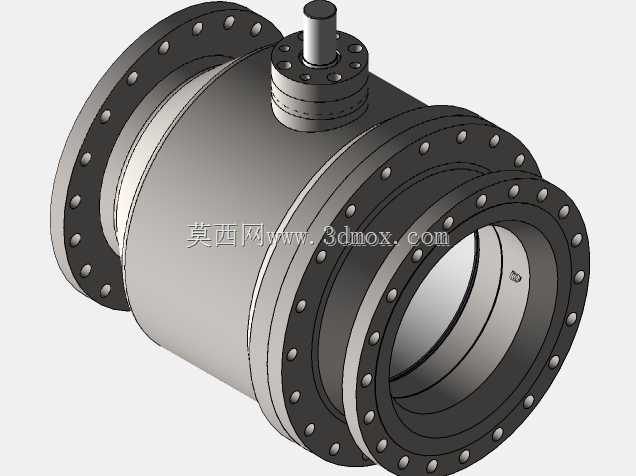

　　在长距离油气输送、化工介质管网、市政高压供水这类对截断密封可靠性要求严苛的管路系统中，耳轴支撑结构的球阀始终是核心截断类阀件的首选，区别于普通浮动球阀依靠介质压力推压球体实现密封的结构逻辑，耳轴支撑式球阀的球体上下端均设置定位支撑轴，球体在阀腔内不会因介质压力波动产生径向位移，即便在高压差、大口径的工况下，操作扭矩也能维持在稳定区间，不会出现浮动球阀常见的高压下启闭卡涩、密封面偏磨的问题。这款两件式结构的耳轴支撑球阀，阀体采用左右分体的法兰连接形式，相比三段式结构减少了一道外泄漏点，同时也方便后期检修时快速拆解阀腔内部组件，不需要将整阀从管线上完全拆除就能完成密封件更换、球体表面修复这类维护作业。从结构设计逻辑来看，

　　球体上下的耳轴与阀体上的轴套配合位置，都预留了自润滑轴承的安装槽，能够在无外部润滑的工况下长期承受启闭过程的径向载荷，避免轴部与阀体直接摩擦产生金属碎屑污染管路介质。上端阀杆与球体的连接采用扁方传动结构，既保证了扭矩传递的可靠性，也预留了阀杆防飞出的结构台阶，即便阀腔内部出现异常升压，阀杆也不会被介质压力顶出阀体造成外漏事故。两端的连接法兰采用标准凸面法兰结构，法兰螺栓孔的分布圆直径、密封面尺寸都匹配通用工业管路的法兰标准，安装时不需要额外制作过渡连接件，直接与同压力等级的管线法兰对接即可，法兰背面的加工平面与阀体轴线的垂直度公差控制在0.1mm以内，避免安装时因法兰面偏斜导致密封垫片受力不均产生泄漏。阀腔内部的流道采用全通径设计，

　　流道内径与连接管线的内径完全一致，介质流经阀门时不会产生明显的节流压降，也方便管路通球清扫作业的开展，不会出现通球器卡在阀腔内部的问题。球体表面采用硬化处理工艺，密封面与阀座的接触比压经过精确核算，既能保证低压工况下的初始密封性能，也能在高压工况下避免密封面比压过大导致的异常磨损，阀座背后设置的弹簧预紧结构，能够在介质温度变化导致零部件热胀冷缩时，自动补偿密封面的压紧量，维持密封性能的稳定。在安装边界方面，阀门的结构长度符合对应压力等级球阀的标准尺寸要求，阀杆顶部的驱动连接尺寸适配手动蜗轮、气动执行器、电动执行器等多种驱动装置的安装标准，不需要额外加工连接过渡盘就能完成驱动单元的加装，阀门底部设置的排污螺塞位置，

　　刚好对应阀腔的最低点位，在管线检修时可以完全排净阀腔内部的残留介质，避免积液腐蚀阀腔内部构件。实际选型应用中，这类耳轴支撑球阀通常用于Class150到Class600压力等级的管路上，适用介质涵盖洁净水、原油、成品油、天然气以及部分弱腐蚀性化工介质，相比同口径的浮动球阀，耳轴结构的阀门在DN150以上口径的工况下优势尤为明显，不仅操作扭矩更低，密封件的使用寿命也能提升30%以上，在长输管线站场、炼化装置的工艺管线上，这类结构的球阀通常作为主干线的截断阀使用，要求具备火灾安全结构、防静电结构，这款模型的结构设计中也预留了对应的结构安装空间，阀杆与球体、阀体之间的静电导出通道位置，以及火灾时金属密封副的备用密封结构位置都做了对应设计，满足工业阀门的防火规范要求。在三维建模过程中，所有配合面的公差带都按照机械设计手册的推荐值选取，轴与孔的配合采用间隙配合保证转动灵活性，法兰密封面的粗糙度要求、螺栓孔的位置度公差都在模型特征中做了对应体现，能够直接用于工程选型时的结构校核、管线布置时的空间干涉检查，也可以作为同类型阀门设计时的结构参考，帮助设计人员快速完成阀件的整体结构布局，减少重复建模的工作量。
