小型便携沸石承载式氧气浓缩瓶结构设计

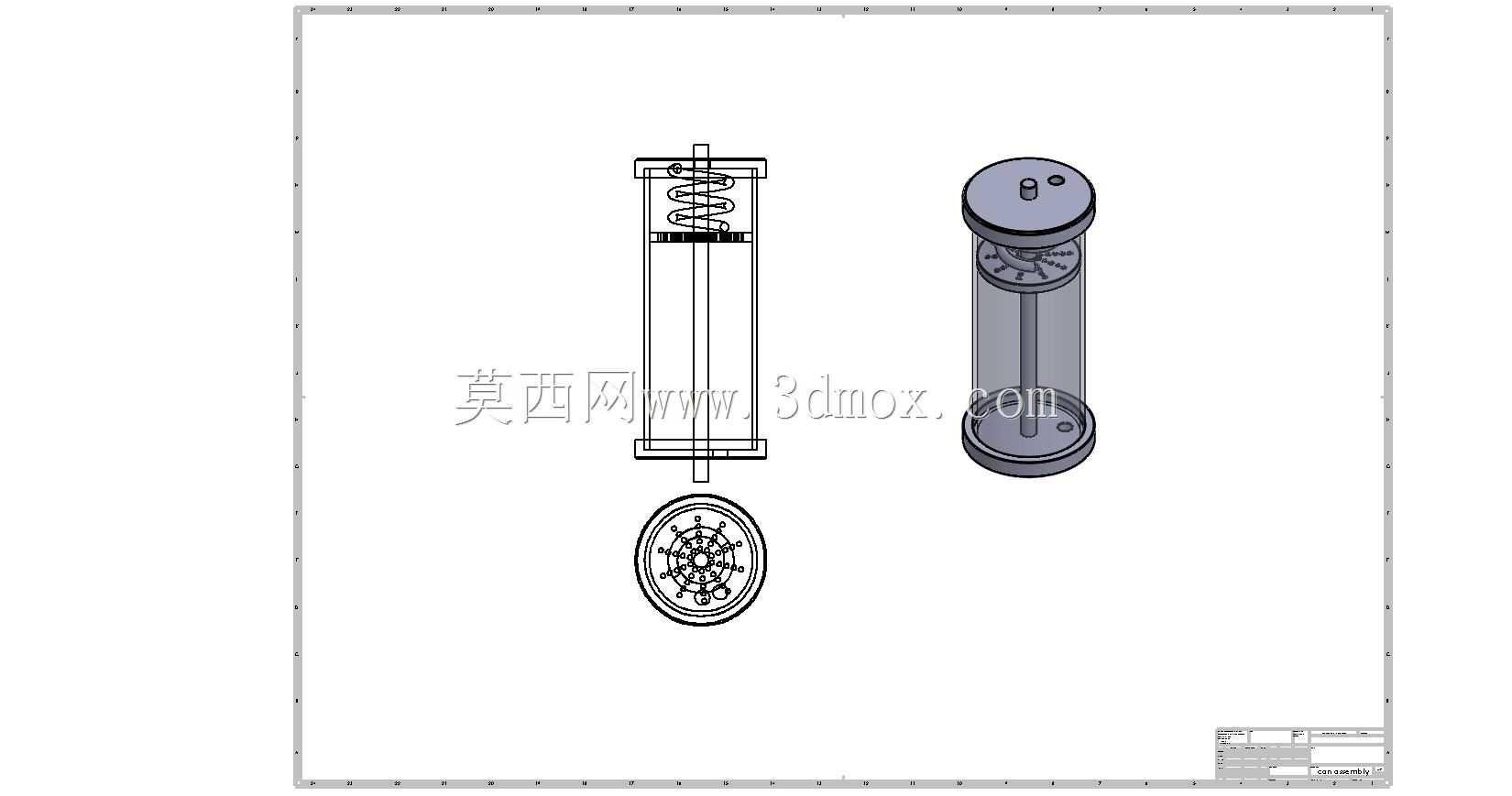

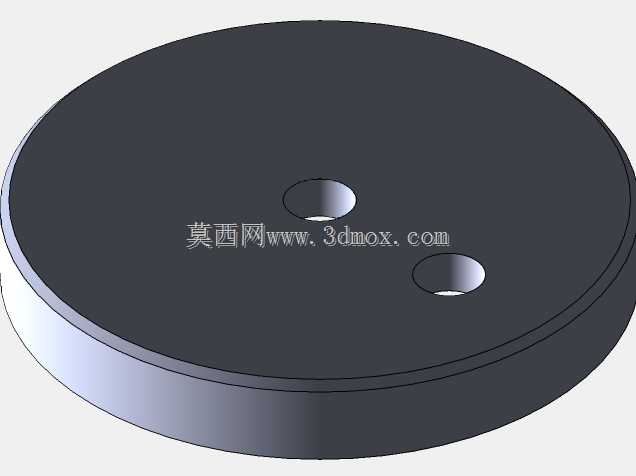

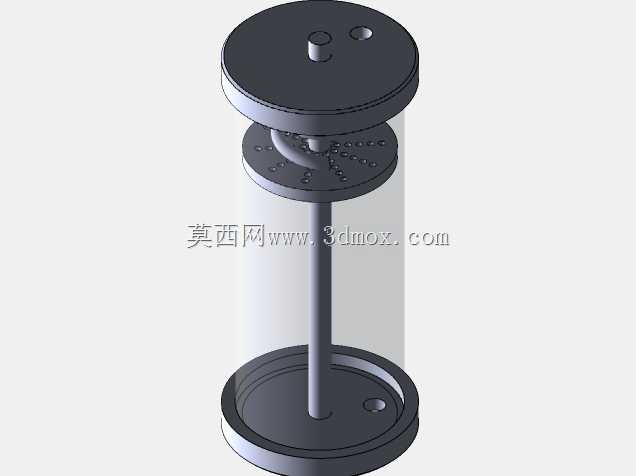

　　在高原作业、家用氧疗、户外应急供氧等场景中，小型制氧设备的核心吸附部件的结构合理性，直接决定了整机的制氧效率、便携性与长期运行稳定性，这款氧气浓缩瓶正是针对变压吸附制氧场景下的沸石分子筛承载需求开发的核心功能部件。不同于大型工业制氧塔的大容积立式结构，这款浓缩瓶的设计核心围绕最小体积下的沸石珠有效承载展开，整体采用圆柱立式筒身结构，从结构上适配小型便携制氧设备的内部安装空间，筒身内部预留了均匀的气流通道，避免高压气流进入筒身后出现局部流速过快冲刷沸石珠、或是局部流速过慢导致吸附效率不足的问题。从结构拆分来看，瓶体主要由上端盖、筒身主体、下端布气组件、内部压紧弹簧四个核心部分组成，上端盖设置有两个独立的气路接口，

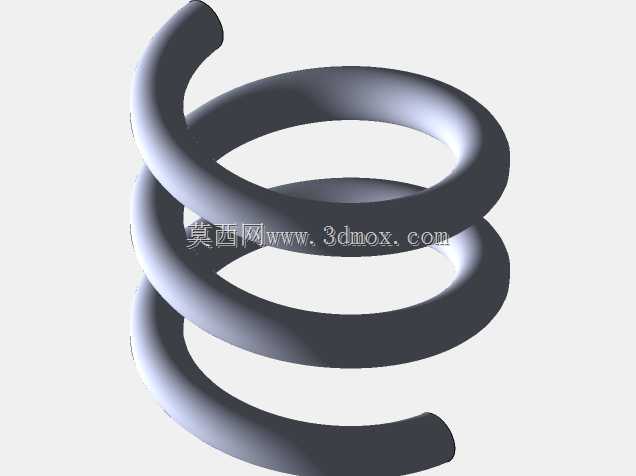

　　分别对应吸附阶段的进气通路与解吸阶段的排气通路，接口端面做了平面密封结构设计，可直接对接设备内部的气路阀组，无需额外加装转接接头即可完成密封装配，减少气路泄漏点。筒身主体采用薄壁圆筒结构，在保证足够承压能力的前提下尽可能压缩径向尺寸，适配小型设备的紧凑安装边界，筒身内壁做了光滑处理，避免装填沸石珠时出现卡料、磨损沸石表面的问题，同时减少内壁对气流的阻力。内部的压紧弹簧安装在上端盖与沸石填充腔之间，弹簧的预紧力经过精准计算，既可以在设备移动、倾斜过程中始终压紧沸石珠填充层，避免沸石珠在气流冲击下出现相互摩擦粉化的问题，又不会因为压力过大压碎沸石珠，延长分子筛的使用寿命。下端的布气组件采用多孔辐条式结构，

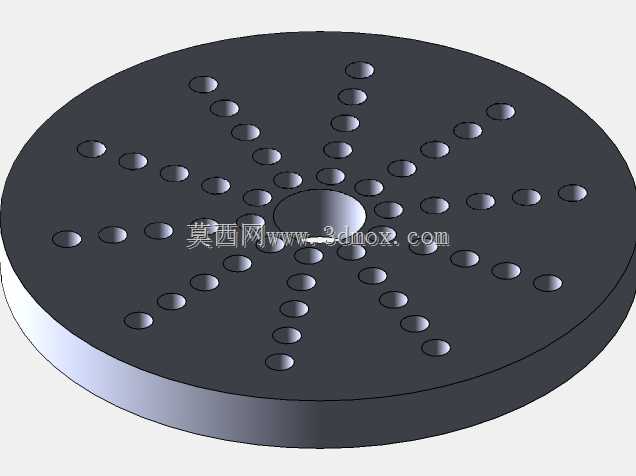

　　布气孔的孔径小于常规沸石珠的最小粒径，既可以均匀分布进入筒身的气流，让整个沸石填充截面都能均匀接触待分离的空气，提升吸附效率，又可以阻挡沸石珠随气流流出筒身，避免下游气路阀件被颗粒堵塞。在实际应用中，这款浓缩瓶可直接集成到1-5L流量级别的便携制氧设备中，安装时仅需通过上端盖的两个接口对接阀组，下端可通过卡扣或者螺纹结构固定在设备内部的安装支架上，径向安装尺寸可适配直径60mm以内的安装空间，轴向长度可根据不同的沸石填充量需求做系列化调整，满足不同供氧流量的设备选型需求。设计过程中充分考虑了变压吸附工况下的压力交变载荷，筒身与端盖的连接采用可靠的密封结构，可承受0.2-0.3MPa的周期性压力变化，不会在长期循环工作后出现密封失效、

　　结构变形的问题。布气组件的开孔率经过反复校核，在保证挡料效果的前提下尽可能提升开孔面积，降低气路阻力，减少空压机的工作负载，间接降低整机的运行功耗。不同于传统的大容积吸附塔，这款浓缩瓶的结构设计完全围绕小型化场景的使用需求展开，没有冗余的结构设计，所有部件都服务于沸石承载、气流均匀分布、密封可靠、安装便捷这几个核心需求，在保证氧气吸附分离效率的前提下，将吸附部件的体积压缩到了最小，非常适合家用便携制氧机、车载制氧设备、高原单兵供氧装置这类对安装空间、部件重量有严格要求的应用场景。实际装配时，沸石珠从下端开口处填入筒身，装填到指定高度后安装布气组件进行固定，上端装入压紧弹簧后封装上端盖即可完成部件组装，装配流程简单，适合批量生产装配，后期维护更换沸石时也仅需拆开下端盖即可完成填料更换，无需整体更换部件，降低后期维护成本。在气流路径设计上，压缩空气从下端布气组件进入填充腔后，沿轴向缓慢向上流动，过程中空气中的氮气被沸石分子筛吸附，富集后的氧气从上端盖的出气接口流出进入下游的储氧部件，当吸附饱和后，阀组切换通路，筒身内压力降低，沸石吸附的氮气从排气通路排出完成解吸，整个循环过程中，筒内的弹簧始终保持对填充层的压紧状态，避免气流方向切换时填充层出现松动、流化的问题，保证吸附过程的稳定性。
