莫根森粒度分选设备外壳结构设计

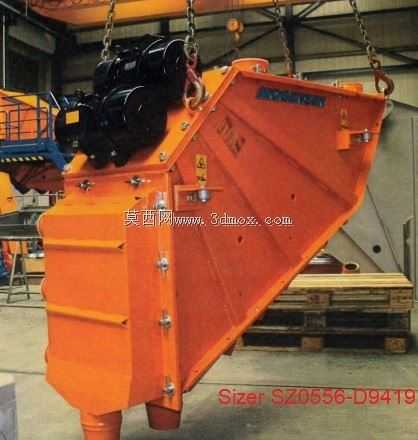

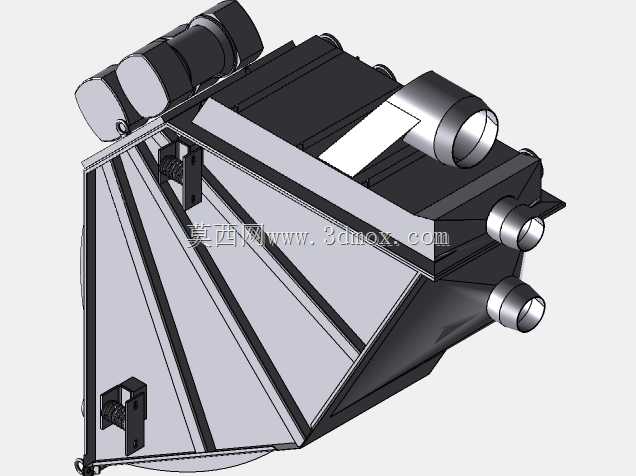

　　在矿山、建材、固废处理等散料处理生产线中，物料粒度分级是衔接破碎工序与后续分选、成品存储的核心环节，这类筛分设备的外壳结构设计，直接决定了整机运行的稳定性、检修维护的便捷性以及现场安装的适配性。这款莫根森式粒度分选设备的外壳，采用倾斜式腔体布局，整体为上宽下窄的渐变溜槽形态，进料端位于腔体上部靠后位置，出料端沿倾斜面向下延伸至前端下部，这种结构能够让进入腔体的物料在振动作用下沿筛面自然铺展滑落，避免物料在腔体内堆积堵料，同时配合上部安装的激振单元，能够让不同粒径的物料在滑落过程中快速完成透筛分级。从结构设计逻辑来看，外壳整体采用折弯钢板拼焊成型，外部沿腔体受力方向布置了多道横向与纵向的加强筋，

　　因为设备运行时激振单元会产生高频交变载荷，加强筋的排布既要避开内部筛板的安装导轨位置，又要保证腔体侧壁在长期振动下不会出现焊缝开裂、板材变形的问题，同时侧壁上预留的多组快开检修门，能够让运维人员在不拆卸整机主体结构的情况下，快速更换内部磨损的筛网、清理卡滞在筛孔间的难筛物料，大幅缩短生产线停机维护的时间。外壳上部的安装支座采用加厚钢板焊接，专门用于匹配激振电机的安装孔位，支座的位置经过重心配平计算，保证激振力的作用线刚好穿过整机参振质量的质心，避免设备运行时出现横向摆振、地脚螺栓受力不均断裂的问题，同时支座与激振电机之间预留了减震垫的安装空间，能够将高频振动的传递率控制在合理范围，减少振动对周边配套设备、厂房结构的影响。

　　从安装边界尺寸来看，这款外壳的整体宽度适配常规6米跨度的生产线平台布置，进料口的法兰尺寸能够和上游的皮带输送机、振动给料机的出料口直接对接，不需要额外设计过渡溜槽，下部的三个出料口分别对应不同粒径区间的物料排出，位置刚好匹配下游的皮带输送机、斗式提升机的接料点，现场安装时只需要调整整机的倾斜角度，就能够适配不同物料特性下的筛分效率需求，比如处理含水量较高的黏湿性物料时，可以适当加大倾斜角度，加快物料在筛面的流动速度，减少筛孔堵塞概率；处理硬度较高、磨蚀性强的矿石物料时，可以在外壳内壁加装耐磨衬板，衬板采用沉头螺栓固定，磨损后可以单独更换，不需要整体更换外壳主体，降低设备全生命周期的使用成本。外壳侧面的吊装挂耳位置经过重心核算，

　　现场吊装时能够保证整机保持水平起吊，不会出现倾斜侧翻的风险，挂耳的焊接位置特意避开了腔体的焊缝区域，防止吊装时应力集中扯裂焊缝。在细节设计上，外壳的所有拼接焊缝都采用连续满焊工艺，避免筛分细粉物料时出现漏粉问题，同时腔体内部的棱角位置都做了圆弧过渡处理，减少物料对边角位置的冲刷磨损，延长外壳的使用寿命。这类概率筛设备的外壳设计，和传统的水平振动筛外壳有明显区别，倾斜式的结构不需要太大的安装占地面积，同时单位面积的处理能力比同规格水平振动筛高出40%以上，非常适合中小型散料处理生产线的改扩建项目，不需要对现有厂房平台做大规模改造就能够直接安装投产。
