户外轮式可调支撑作业工装结构设计

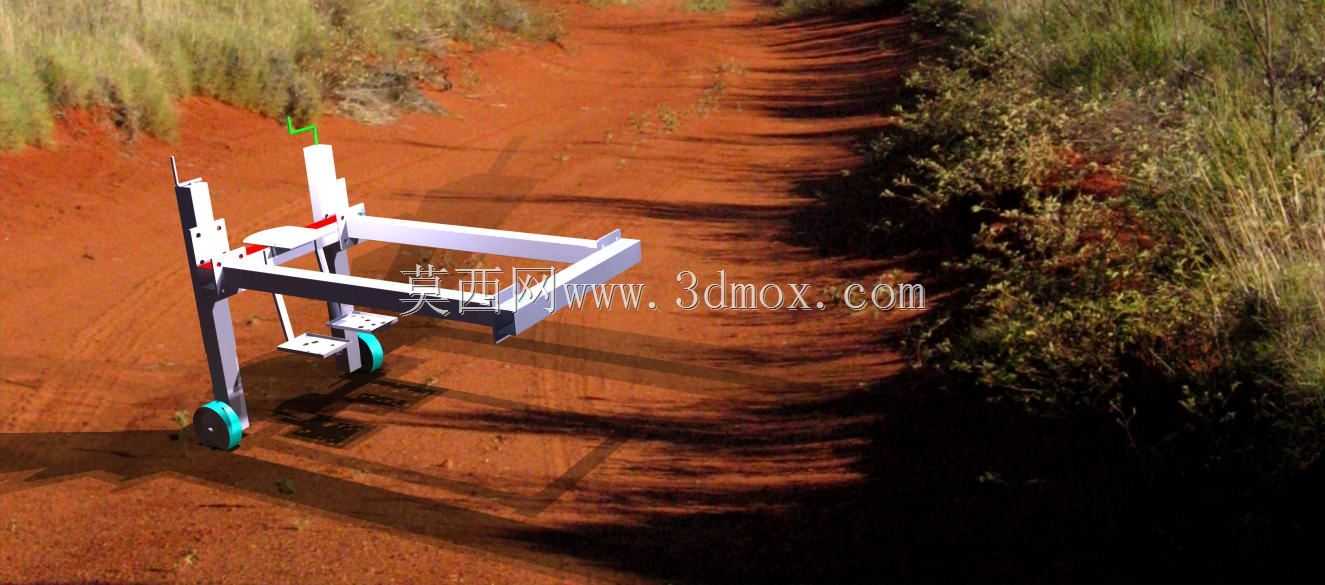

　　这款轮式可调支撑工装的设计初衷，是解决野外非硬化路面作业时，临时支撑定位装置移动不便、地面适应性差的痛点，常见于户外管线铺设、小型设备临时架设、野外勘测辅助支撑这类场景，区别于车间内固定工位的工装，它的所有结构设计都围绕非平整地面的适配性、短距离转场的便捷性展开。从结构布局来看，底部采用单排双轮的配置，轮体选用带防滑纹路的硬质聚氨酯材质，轮径控制在120mm左右，既能够在红土、砂石这类松散路面滚动时避免卡滞，也能在支撑状态下提供足够的静摩擦力，不会出现受力滑移的问题；轮组的安装支架采用5mm厚的冷轧钢板折弯成型，与主框架的竖梁通过螺栓组刚性连接，连接位置预留了3组不同高度的安装孔位，可根据作业需求调整轮组的相对高度，

　　适配不同的地面起伏差，最大可适配的地面高度差达到80mm，无需额外垫设垫块即可完成初步调平。主框架的主体结构采用4040mm的标准方管焊接成型，整体呈L型布局，竖梁部分承担主要的支撑载荷，设计额定静载荷为150kg，竖梁上加工有等间距的调节孔位，孔间距为50mm，配套的横向支撑臂可通过快拆插销固定在不同高度位置，横向支撑臂的伸出长度可在200mm到450mm之间无级调整，臂端预留了标准的安装螺纹孔，可根据不同的作业需求加装夹持头、支撑托盘、定位挡块这类功能附件，适配不同的被支撑物件的外形尺寸。横向支撑臂与竖梁的连接位置加装了高分子耐磨衬套，避免反复调整时金属表面直接摩擦造成的磨损，延长结构的使用寿命，同时衬套的间隙控制在0.

　　2mm以内，保证调整时不会出现明显的旷量，支撑定位精度可控制在1mm以内。考虑到户外作业时可能存在的侧向受力，竖梁的后侧加装了斜向加强筋，加强筋采用3030mm的方管制作，两端分别与竖梁顶部、主框架的横梁尾部焊接连接，形成稳定的三角受力结构，在承受侧向100kg的冲击力时，整体结构的形变量不超过2mm，不会出现失稳变形的问题。主框架的尾部预留了配重安装位，可根据前端支撑的载荷大小加装标准配重块，当支撑臂伸出长度超过350mm时，加装对应重量的配重即可避免工装出现前倾倾覆的问题，配重安装位采用快装结构，无需工具即可完成配重块的拆装，转场时可将配重块取下单独搬运，降低移动时的整体重量。整个工装的外形尺寸控制在长800mm、宽600mm、

　　高1200mm以内，竖梁的最大调节高度可达到1000mm，能够满足大部分户外临时支撑作业的高度需求；所有金属结构件表面都做了喷塑处理，涂层厚度控制在80μm左右，能够适应户外高湿度、紫外线照射的使用环境，避免短时间内出现锈蚀掉漆的问题。在实际使用过程中，作业人员可直接推动工装完成短距离转场，无需借助额外的搬运设备，到达作业位置后，可通过调整轮组高度、横向支撑臂的高度与伸出长度，快速完成支撑定位，相比传统的固定式支架，作业准备时间可缩短60%以上，尤其适合作业点位分散、需要频繁转场的野外作业场景。结构设计时充分考虑了加工工艺性，所有的管材切割、孔位加工都可通过常规的金属加工设备完成，焊接位置均采用连续角焊缝，焊后做打磨处理，没有复杂的曲面结构，加工难度低，普通的机加工车间即可完成生产制作，后期维护也十分便捷，轮组、衬套这类易损件都采用标准件，损坏后可直接更换同规格的标准配件，无需定制加工。
