30mm孔径轴用支撑挡块结构设计

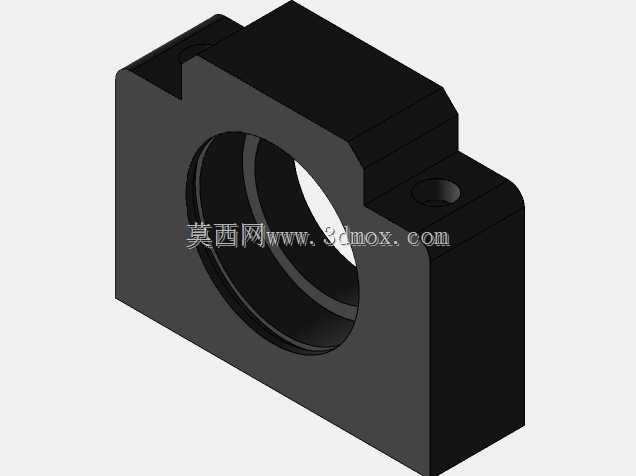

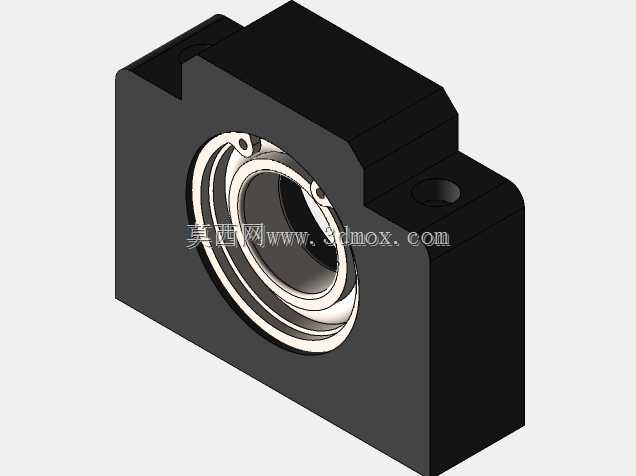

　　在常规轴系传动布局里，这类适配30mm轴径的挡块结构，往往承担着轴端限位、轴承外圈支撑的双重作用，很多输送线辊筒端、小型动力头输出端、非标设备的从动轴支撑位都会用到这类零件，相比一体式铸造成型的重型轴承座，这种块式结构的安装灵活性更高，不需要预留大尺寸的安装沉腔，在机架型材的平面上就能完成固定，适配紧凑型设备的布局需求。从结构细节来看，主体采用方块式基座设计，一侧做了阶梯式的内孔型腔，最外层的台阶是轴承外圈的安装定位面，过盈配合的公差带按照基孔制标准选取，能保证深沟球轴承压装后不会出现外圈跑圈的问题，内孔的台阶深度刚好匹配标准轴承的厚度，压装后轴承端面和基座端面基本齐平，不会出现突出干涉或者凹陷过多导致轴端锁紧件无法贴合的问题。

　　基座上方预留的两个螺纹孔是安装注油嘴或者端盖固定的点位，日常维护时可以直接通过注油嘴向轴承内部补充润滑脂，不需要拆解整个支撑结构，降低了设备运维的工作量。基座的两个安装耳位做了加厚处理，安装孔采用通孔设计，适配内六角圆柱头螺栓的穿装，螺栓拧紧时的压紧力直接作用在安装平面上，不会因为基座壁厚不足导致锁紧后基座变形，影响内孔的同轴度精度。设计这类零件的时候，首先要确认适配轴的径向载荷参数，如果是轻载传动场景，基座材质选用普通45号钢调质处理就能满足强度要求，要是应用在有冲击载荷的工况下，就需要更换为40Cr材质做淬火处理，提升内孔定位面的耐磨性能。安装边界方面，整个基座的宽度要比配套轴承的外径大出至少两倍螺栓直径的尺寸，

　　保证安装螺栓的中心到基座边缘的距离符合紧固件安装的安全距离要求，不会出现螺栓拧紧时基座边缘崩裂的问题；基座的总高度要保证轴安装完成后，轴的最低点距离安装平面留有至少5mm的间隙，避免轴转动时和安装机架产生摩擦剐蹭。内孔的同轴度公差要控制在0.02mm以内，不然轴承压装后会出现卡滞，转动时阻力过大，不仅会加速轴承的磨损，还会导致传动电机的负载升高，增加不必要的能耗。很多新手设计这类支撑件的时候，容易忽略内孔端面的垂直度要求，要是定位端面和内孔轴线的垂直度超差，轴承压装后会出现偏斜，轴转动时会产生周期性的径向跳动，长时间运行会导致轴的疲劳断裂，或者轴承的滚道出现点蚀损坏。另外，基座的安装平面需要做铣平处理，表面粗糙度达到Ra3.2即可，

　　不需要过高的加工精度，既能保证安装时基座和机架面贴合紧密，不会出现倾斜，也能控制加工成本，不需要额外的磨削工序。在实际选型替换的时候，要注意核对轴的伸出台阶长度，保证挡块安装到位后，轴的台阶面刚好顶在轴承的内圈端面上，既不能留间隙导致轴出现轴向窜动，也不能顶接过紧导致轴承的游隙变小，出现转动卡滞的问题。这类块式支撑挡块相比立式带座轴承，成本更低，结构更紧凑，在很多非标自动化设备的轻载轴系里应用非常广泛，比如皮带输送机的从动辊端、小型分拣设备的传动轴支撑、工装夹具的转轴定位位，都能看到这类结构的身影，设计时只要把控好内孔的公差、安装位的强度、定位面的形位公差，就能保证长时间稳定运行，不会出现结构失效的问题。
