这款对开式立式轴承支撑座,是轻载传动场景里应用极广的支撑类零件,常见于小型输送线辊筒端支撑、桌面级工装夹具的转轴定位、小型试验台的旋转轴固定工位,也会出现在通讯设备内部的走线辊、调整机构转轴的支撑位置,适配的轴径多集中在小尺寸区间,能满足低速、轻载、无强冲击的旋转支撑需求。

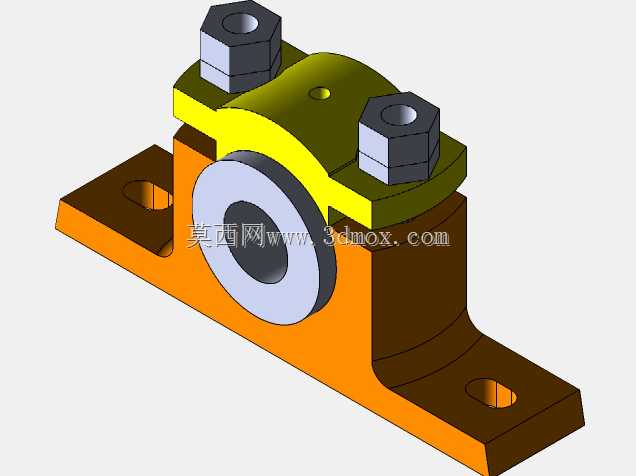

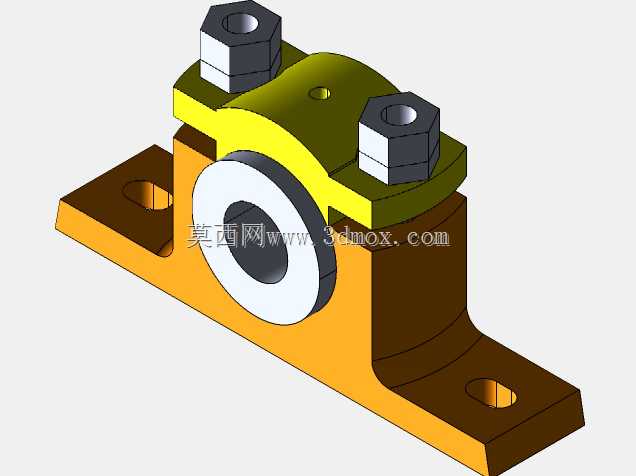

从结构设计逻辑来看,采用上下对开的剖分式结构,完全是为了装配与后期维护的便利性考量:整轴装配时不需要从轴端穿入支撑座,只需要将轴放置到下座体的半圆轴瓦位置,扣合上盖后拧紧紧固螺栓即可完成安装,后期需要更换轴瓦或者调整轴的位置时,也不需要拆卸轴端的其他传动零件,直接松开上盖螺栓就能操作,大幅降低了装配与维护的工时成本。上盖与下座体的贴合面做了平面精加工处理,保证合模后轴孔的圆度误差控制在合理区间,避免轴转动时出现卡滞、偏磨的问题。

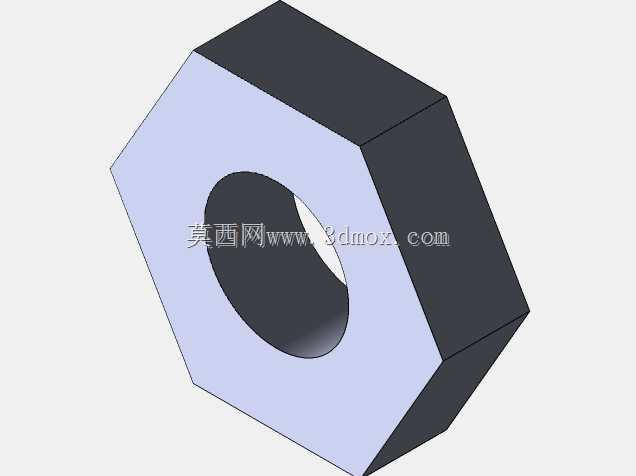

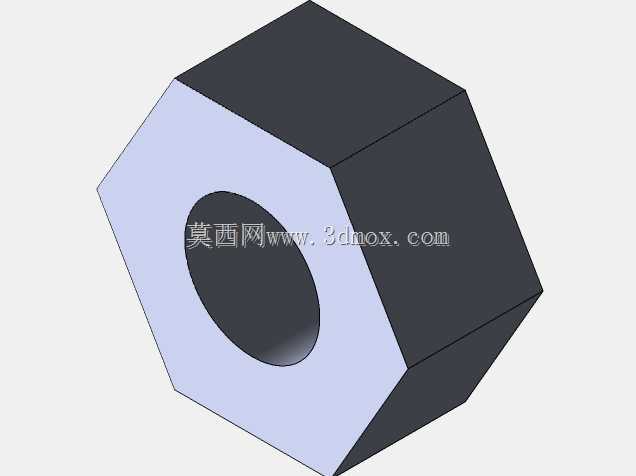

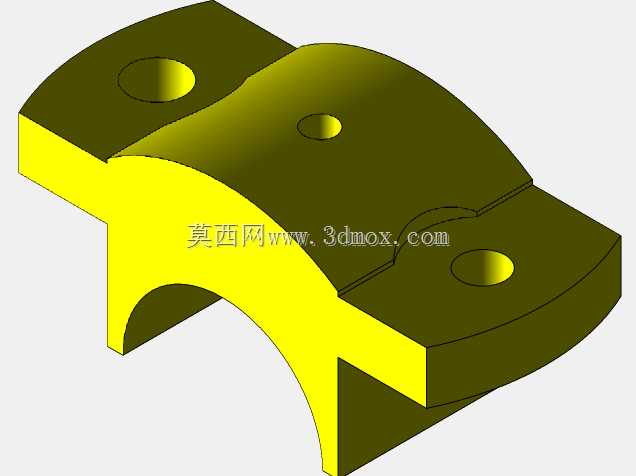

上盖顶部设置了一个小型注油孔,日常维护时可以直接通过这个孔向内部轴瓦位置加注润滑脂,不需要拆解结构就能完成润滑保养,适配长期运行的工况需求。两侧的紧固螺栓采用标准六角头螺母配合,拧紧时可以通过扭矩扳手控制预紧力,既保证上盖对轴瓦的压紧力足够,避免轴运行时出现窜动,也不会因为预紧力过大导致轴瓦变形抱死转轴。

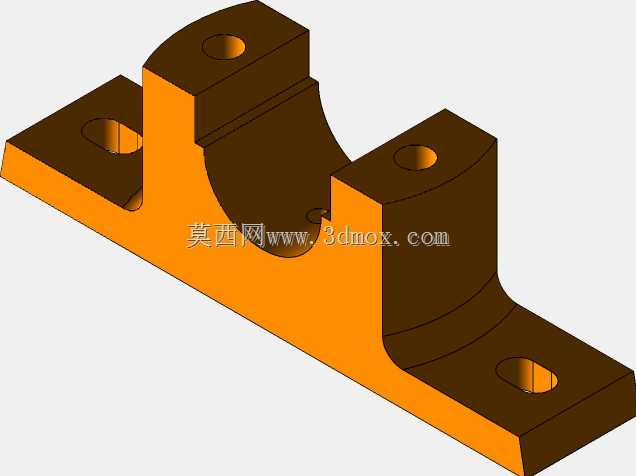

底座部分采用L型立式安装结构,底部的安装底板向两侧延伸出安装耳,每个安装耳上开有一个长圆形的安装孔,这种长圆孔的设计是为了补偿安装时的位置误差:实际安装时如果安装底板的固定孔位存在少量的位置偏差,不需要重新加工底座或者机架孔位,只需要微调支撑座在长圆孔范围内的位置就能完成对位,降低了机架加工的精度要求,也让现场安装的容错率更高。安装底板的底面做了铣平处理,保证安装后支撑座的垂直度,避免轴安装后出现倾斜,导致传动时产生额外的径向力,缩短轴承与轴的使用寿命。

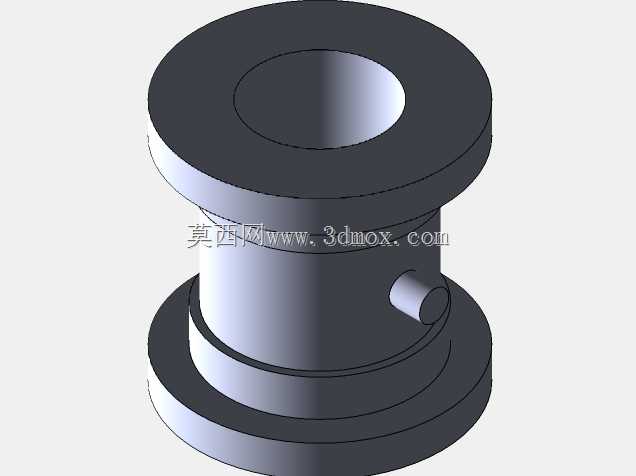

轴孔内部配置的是自润滑轴套,不需要额外配置复杂的密封润滑系统,适合粉尘不多、运行转速不高的工况,轴套与座体的孔采用过盈配合压装,不会随轴一起转动,磨损后只需要更换轴套即可,整个支撑座的本体可以长期重复使用,降低了长期使用的成本。
从安装边界尺寸来看,整个支撑座的总高度适配小型设备的安装空间,不会占用过多的垂直方向空间,底座的安装孔中心距符合常规小型支撑件的安装尺寸规范,可以直接替换同规格的其他类型立式轴承座,不需要修改机架的安装孔位。整体结构没有多余的复杂曲面,加工时只需要通过铣削、钻孔、攻丝等常规机加工工序就能完成,加工难度低,量产时的成本控制优势明显,零件的良品率也更高。
在实际选型使用时需要注意,这款支撑座仅能承受径向载荷,无法承受较大的轴向力,所以不适合用在有轴向推力的传动工位,如果存在少量轴向窜动的工况,需要配合轴用挡圈对轴进行轴向定位,避免轴运行时从支撑座内脱出。紧固螺栓的预紧力需要对称拧紧,避免单侧受力过大导致上盖倾斜,造成轴孔不同心,加快轴套的磨损速度。安装时需要保证底座安装面与轴的垂直度,误差控制在允许范围内,否则会导致轴转动时的阻力增大,能耗升高,严重时甚至会出现轴弯曲变形的问题。
