DIN472标准系列孔用弹性挡圈结构设计

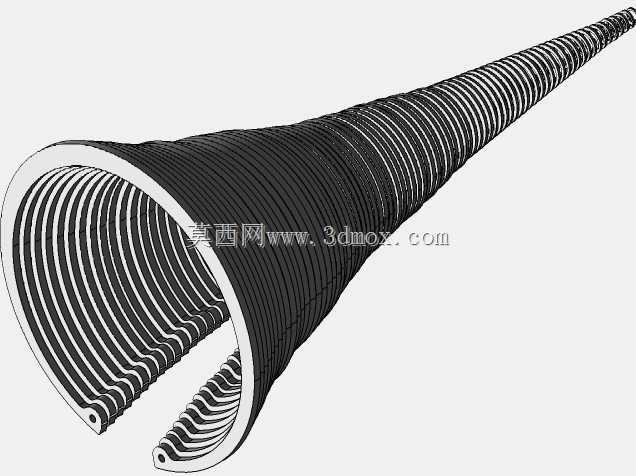

　　在各类机械设备的孔系装配场景中，孔用弹性挡圈是实现零部件轴向限位的核心基础元件，本次设计的DIN472标准系列挡圈，覆盖8mm至165mm全常用孔径区间，适配绝大多数常规机械装配的限位需求。这类挡圈的核心作用，是安装在预制的环形内沟槽内，阻挡轴承、套筒、齿轮等装配件沿孔轴向窜动，相比轴肩、锁紧螺母等限位方式，弹性挡圈占用轴向空间极小，装配工序简单，拆卸维护便捷，在液压阀块、减速机腔体、电机端盖、泵体内部等空间紧凑的装配场景中应用极为广泛。

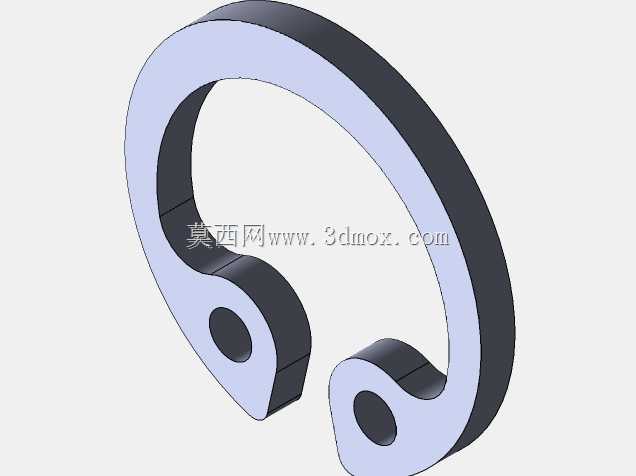

　　设计过程中首先遵循DIN472标准的核心尺寸规范，针对每一档孔径匹配对应的挡圈自由状态外径、钢丝截面直径、开口尺寸，同时兼顾实际装配的工艺性：挡圈采用开口式弹性结构，依靠钳具夹持收缩后可顺利放入内沟槽，释放后依靠自身弹性胀开卡入沟槽，开口处的两个工艺小孔是专门适配卡簧钳钳头的定位结构，避免装配时钳头打滑损伤挡圈或孔壁。不同孔径对应的挡圈截面尺寸做了梯度匹配，小规格8-10mm孔径的挡圈采用较细的截面线材，保证足够的收缩变形量，避免装配时出现塑性断裂；大规格100mm以上孔径的挡圈适当增加截面直径，提升挡圈的抗剪切能力，可承受更大的轴向窜动载荷，适配重型减速机、大型液压阀块等重载装配场景的限位需求。

　　从安装边界来看，每一档规格的挡圈都对应标准深度的内沟槽设计，沟槽的内径公差、宽度公差、沟槽侧壁的圆角参数都做了匹配校验，保证挡圈卡入后，外露的挡圈端面高度足够阻挡被限位零件的内圈或端面，同时不会因为沟槽过浅导致挡圈受载后脱出沟槽。设计时也考虑了实际工况的容错性，挡圈的自由状态外径比对应沟槽内径大0.5-2mm（随孔径规格递增），保证挡圈胀开后能完全贴紧沟槽底部，即使存在一定的装配公差，也不会出现挡圈松脱的情况；开口的间隙尺寸经过反复校核，既保证收缩时挡圈外径能缩小到小于孔的内径，顺利装入孔内，又不会因为开口过大导致挡圈释放后出现局部翘曲，影响限位的可靠性。

　　在实际选型应用中，设计人员可以根据被限位零件的轴向载荷大小、安装空间的轴向尺寸快速匹配对应规格：如果是轻载场景比如小型传感器、低压阀类的内部限位，可选择同孔径下截面稍小的挡圈，进一步压缩占用空间；如果是重载场景比如齿轮箱内轴承的轴向限位，选择对应孔径下标准截面的挡圈，同时校核沟槽的侧壁强度，避免挡圈受载后切坏沟槽侧壁导致失效。这套全系列的挡圈结构做了统一的参数化配置，调整规格时只需要切换孔径参数，就能自动生成对应尺寸的挡圈模型，不需要重复绘制草图，能大幅提升装配设计时的选型建模效率，也方便在装配体中直接调用对应规格做干涉检查，提前验证挡圈安装后是否会和周边零件出现空间干涉，减少实际生产中的装配问题。

　　另外设计时也兼顾了挡圈的工况适应性，挡圈的边缘做了微小的圆角处理，避免装配时刮伤孔壁或者被限位零件的表面，开口处的端头做了圆弧收边，防止卡簧钳夹持时出现应力集中导致端头断裂。针对经常需要拆卸维护的装配场景，这套挡圈的开口尺寸预留了足够的钳具操作空间，拆卸时用卡簧钳夹住两个工艺孔即可顺利收缩取出，不会因为变形卡死在沟槽内，降低设备维护的难度。
