可折叠便携微型国际象棋套装设计

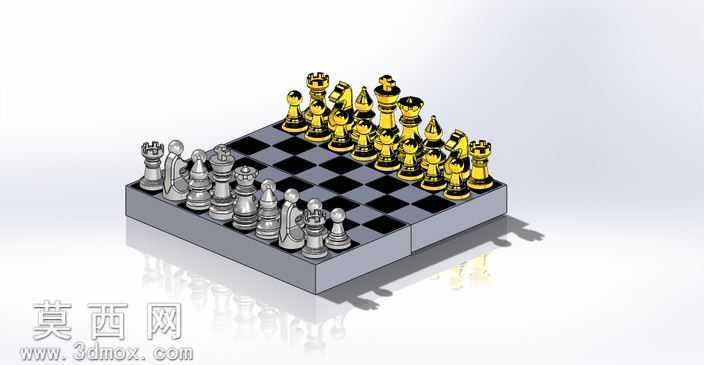

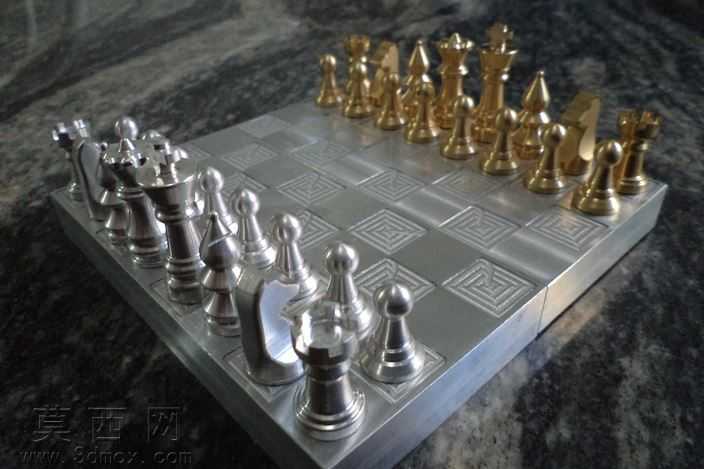

本作品为可折叠便携款微型国际象棋套装的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对折叠棋盘的分体式盒体结构进行基准定位，将棋盘划分为两个对称的矩形收纳腔体，腔体边缘设计有嵌入式卡扣结构，确保棋盘闭合时能够紧密扣合，避免内部棋子滑落，棋盘表面的黑白格纹采用等距阵列特征生成，每一格的尺寸与棋子底座直径精准匹配，保证棋子放置时的稳定性。棋子建模阶段严格遵循国际象棋的官方造型比例，分别对王、后、车、马、象、兵六类棋子进行单独的特征建模，通过旋转凸台生成棋子的主体柱身，再通过拉伸切除、圆角修饰完成棋子顶部的造型细节，比如王冠的凹凸纹理、马头的曲面轮廓、兵的圆润顶帽都做了精细化处理，所有棋子的底座直径统一适配棋盘格尺寸，同时棋子高度做了等比例缩小，适配微型便携的定位。材质与渲染阶段，为两套对弈棋子分别赋予亮面抛光金属材质，其中一方为暖金色金属质感，添加少量的反射粗糙度模拟镀金工艺的细腻光泽，另一方为冷银色金属质感，调整金属度参数还原镀铬材质的冷冽反光效果；棋盘主体采用哑光浅灰色硬质塑料材质，表面格纹分别做高光亮黑与哑光深灰的材质区分，闭合状态下的盒体外边缘添加细微的磨砂纹理提升握持质感，渲染时采用柔和的顶光搭配侧方补光，投射出自然的软阴影，清晰展现棋子的立体轮廓与棋盘的拼接缝隙细节。结构设计上充分考虑便携使用的需求，折叠后的棋盘可作为收纳盒将所有棋子完整容纳在内，开合结构做了限位设计，展开后棋盘平面保持平整无凸起，棋子底部做了微倒角处理，既避免放置时刮花棋盘表面，也能提升放置时的贴合度，整体模型所有零件均做了干涉检查，确保开合、取放棋子的动作不存在结构冲突，同时零件的分型面设计充分考虑简易加工的可行性，无需复杂的特殊工艺即可完成实物的生产制作，兼顾了文创产品的观赏性与实用便携属性。
