DN65内螺纹旋启式止回阀结构设计

　　在民用给排水、暖通空调循环水、小型工业流体输送的支管路系统中，螺纹连接的止回阀是极为常见的流体控制部件，这类部件不需要额外的法兰焊接或者卡箍固定，直接通过管螺纹与管路旋接即可完成安装，尤其适配公称通径DN80以下的中小管径管路，在楼宇供水支管、空压机站分支气路、小型液压系统回油管路中都有大量应用。这款DN65规格的旋启式止回阀，采用的是水平卧式安装的结构设计，阀体两端为内螺纹接口，匹配PN16压力等级的管路使用要求，能够在最高1.6MPa的工作压力下稳定实现介质单向导通的功能，避免管路内介质倒流引发的水表反转、泵组叶轮反转、介质回流污染等工程问题。

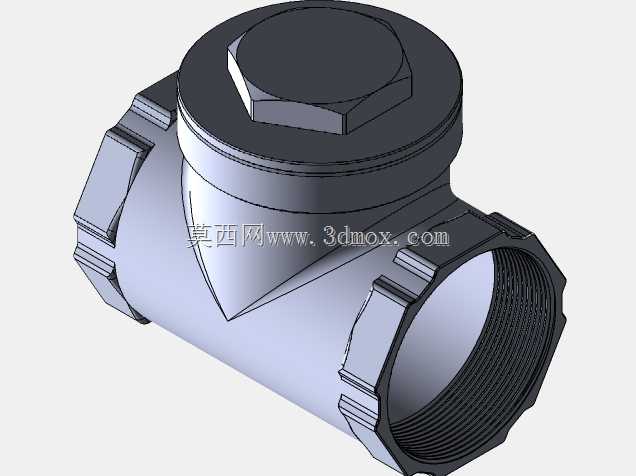

　　从结构设计逻辑来看，旋启式止回阀的核心密封副依靠阀瓣绕阀体内侧的固定销轴做圆弧摆动实现启闭，当介质沿阀体表面铸造的箭头标识方向正向流动时，介质压力会推动阀瓣绕销轴向上旋起，导通整个流道，介质流动阻力相比升降式止回阀更小，对于黏度稍高的流体、或者带有少量微小杂质的水流适配性更好；当介质出现倒流趋势时，阀瓣会在自身重力与倒流介质的压力共同作用下快速回落，贴合在阀体内部的密封座面上，截断介质反向流动的通路。这款模型在建模时还原了阀盖与阀体的螺纹连接结构，顶部的六角阀盖可以通过扳手拆卸，方便后期检修时清理阀腔内部的杂质、更换磨损的密封垫片，阀盖与阀体的结合面设计了密封槽位，安装时加装密封垫片即可保证结合面无外漏。

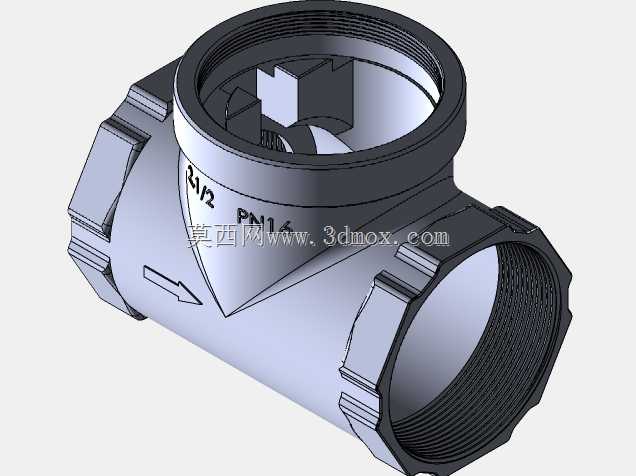

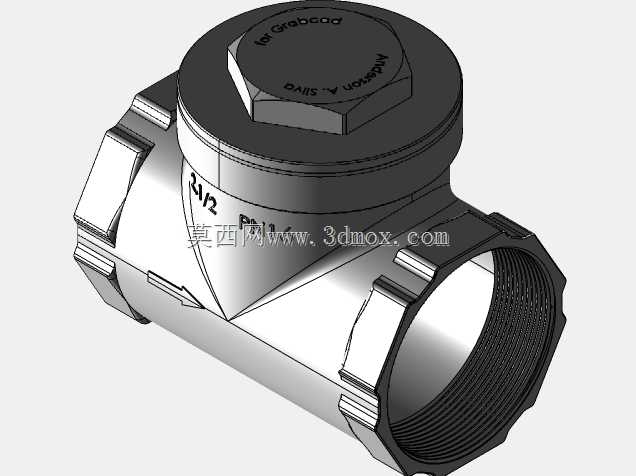

　　从外形安装边界来看，这款阀门的整体结构紧凑，两端内螺纹的轴线处于同一水平线上，安装时不需要额外调整管路角度，只要保证阀体上的流向箭头与管路内介质流向一致即可，阀体顶部的六角阀盖预留了足够的扳手操作空间，在管路排布时不需要在阀门上方预留过大的检修空间，相比同通径的法兰式止回阀，整体长度更短、重量更轻，非常适合安装空间局促的小管径管路场景。建模过程中对阀体的外形做了符合铸造工艺的圆角处理，所有棱角位置都做了工艺倒角，避免铸造时出现应力集中的问题，阀体两端的外六角结构是专门为安装时管钳咬合设计的受力位，安装旋紧时可以直接用管钳夹持该位置施加扭矩，不会夹伤阀体的主密封结构。

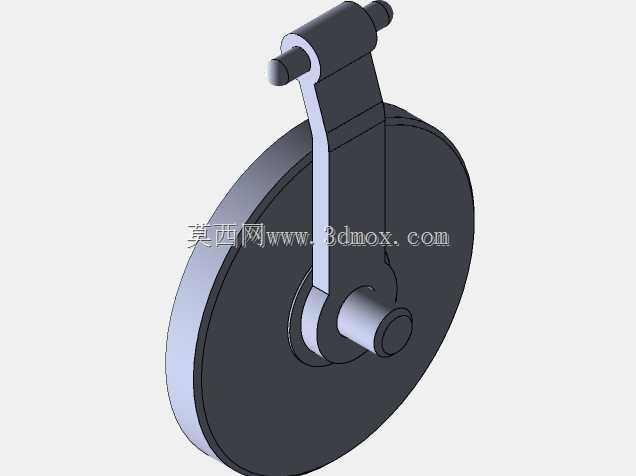

　　需要注意的是，这类旋启式止回阀的阀瓣摆动行程有明确的设计限制，阀瓣完全开启时的摆动角度不会超过80度，避免阀瓣开启后贴靠在阀腔内壁无法正常回落，同时阀瓣的销轴位置做了限位结构，防止阀瓣在介质长期冲刷下出现销轴窜动脱落的问题。模型中还原的阀体内腔流道做了平滑过渡处理，没有突兀的台阶或者锐角结构，能够减少介质流动时的湍流阻力，降低阀门工作时的水流噪音，在民用建筑的给排水管路中使用时，不会因为流道设计不合理产生明显的水锤异响。对于三维建模从业者来说，这类阀门的建模重点在于准确还原螺纹连接的配合尺寸、阀瓣的摆动行程空间、阀盖与阀体的密封配合面，同时要兼顾铸造工艺的结构合理性，避免出现壁厚不均、无法脱模的结构问题；对于设备选型人员来说，这款DN65规格的螺纹止回阀适配2.5英寸的内螺纹管路，在16公斤级的低压流体管路中可以直接选用，不需要额外定制连接结构。
