内螺纹连接旋启式止回阀结构设计

　　后期需要频繁拆检维护的支管段布设场景。从结构设计逻辑来看，阀体内腔设置了绕固定销轴摆动的阀瓣组件，阀瓣的密封面贴合阀体进水侧的密封座圈，当介质沿阀体标识的正向方向流动时，介质压力会推动阀瓣绕销轴向上旋起，阀瓣完全抬升后贴靠在阀体内腔的上侧避让空间，不会对介质流道造成过度遮挡，能有效降低阀件的局部流阻，减少管路系统的输送能耗；当介质出现反向流动趋势时，阀瓣会在自身重力、反向介质压力的共同作用下快速回落，密封面与阀座紧密贴合，直接截断介质的反向通路，整个启闭过程不需要额外的人工操作或者外部动力驱动，完全依靠管路介质自身的压力差实现自动动作，运行可靠性高，日常几乎不需要额外的运维操作。阀体的上盖采用螺纹压紧加密封垫的结构设计，在民用给排水、暖通空调循环水、小型工业流体输送、消防支管等低压管路系统中，旋启式止回阀是应用极广的单向导通类阀件，核心作用是限制管路内介质的反向流动，避免因介质倒流引发的泵组叶轮反转、管路水锤冲击、介质串流污染等工程问题，相比升降式止回阀，旋启结构对介质流动的阻力更小，适配的介质洁净度范围更宽，哪怕介质中带有少量细小悬浮杂质，也不容易出现阀瓣卡滞无法闭合的问题，在中小通径的螺纹连接管路场景中适配性极强。这款两英寸规格的内螺纹旋启式止回阀，整体采用卧式直通结构，阀体两端为标准内螺纹连接端，可直接与同规格的外螺纹钢管、镀锌管、PPR转金属接头进行对接，不需要额外搭配法兰片、焊接工序，现场安装效率极高，尤其适合空间紧凑、

　　上盖与阀体的配合面设置了密封槽，内置耐温橡胶密封垫，通过上盖的压紧力实现阀腔的静密封，避免介质从阀盖结合处出现外漏；如果后期需要清理阀腔内部的杂质、更换磨损的阀瓣密封件，只需要拧开上盖就可以直接取出内部的阀瓣、销轴组件，不需要把整个阀体从管路上切割拆卸下来，后期维护的便捷性表现突出。从安装边界来看，这款阀件的整体轴向长度符合中小通径螺纹止回阀的通用安装尺寸，两端螺纹的同轴度公差控制在行业标准范围内，现场安装时不需要额外调整管路的同轴度，只要保证两端螺纹拧紧力矩符合规范，就不会出现安装应力导致的阀体变形问题；需要注意的是，这类旋启式止回阀安装时必须保证阀瓣的销轴处于水平状态，同时阀体上的流向标识要和管路内介质的正向流动方向保持一致，

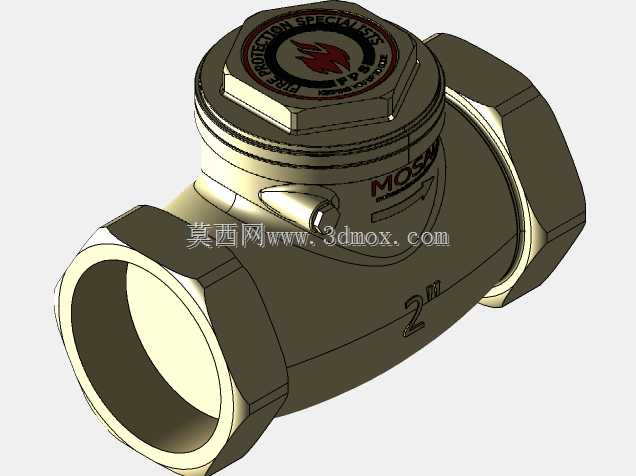

　　如果安装方向颠倒或者销轴倾斜，会导致阀瓣无法正常旋启、闭合不严，直接失去止回作用。在实际工程选型中，这类两英寸规格的内螺纹旋启式止回阀，通常适配公称压力1.6MPa及以下的冷热水、压缩空气、低粘度油品等介质管路，比如高层住宅的分户给水支管、小型循环水泵的出口端、空压机的输气支管、消防系统的试水支管等场景，相比法兰连接的同规格止回阀，它的整体重量更轻，外形轮廓更小，在狭小的管道井、设备夹层内布设时优势非常明显。从建模细节来看，整个阀件的外形细节还原度很高，阀体两端的六角拧转面做了标准的对边尺寸设计，方便现场用管钳或者活动扳手进行拧紧操作，阀体表面的流向标识、通径标识都做了凸起的字符设计，长期在潮湿或者多尘的环境下使用，

　　标识也不容易被磨损掉，方便后期运维人员快速识别阀件的规格和安装方向；上盖顶部的标识区域做了多边形的防滑结构，拧开上盖维护时扳手不容易打滑，这些细节设计都是结合现场安装、运维的实际需求做的优化，没有多余的装饰性结构，完全服务于阀件的实际使用功能。在流道设计上，阀体内腔做了平滑的圆弧过渡，没有明显的直角凸起结构，介质正向流动时不会形成明显的涡流区，一方面能降低流阻，另一方面也能减少介质中杂质在阀腔内的沉积，降低阀瓣卡滞的概率；阀瓣的摆动角度做了限位设计，最大开启角度不会超过80度，避免阀瓣开启角度过大贴靠在阀腔内壁上，导致反向流动时阀瓣无法及时回落闭合，这个细节设计直接决定了止回阀的动作响应速度，能有效降低倒流瞬间产生的水锤冲击对管路的损伤。
