钣金折弯安装固定支架结构设计

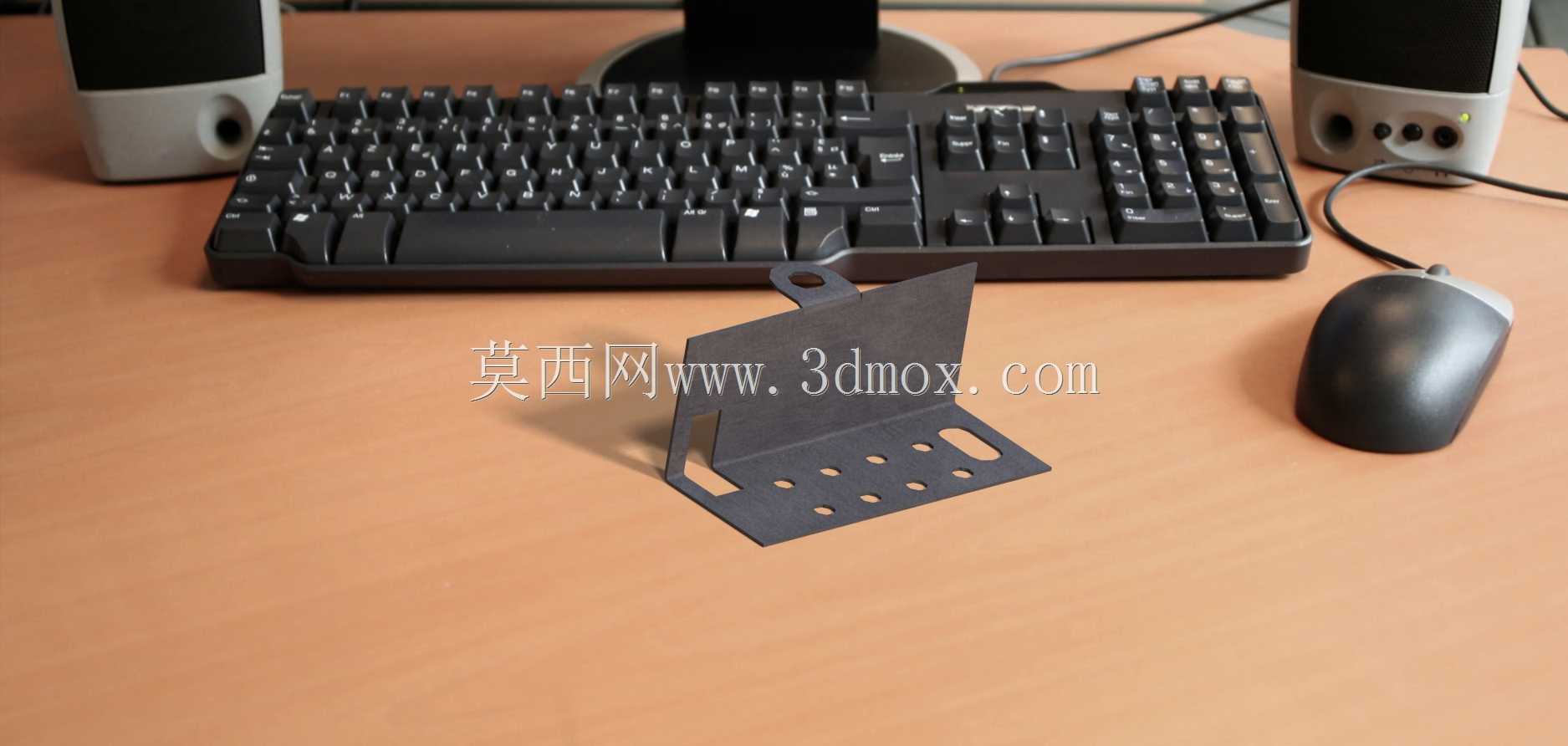

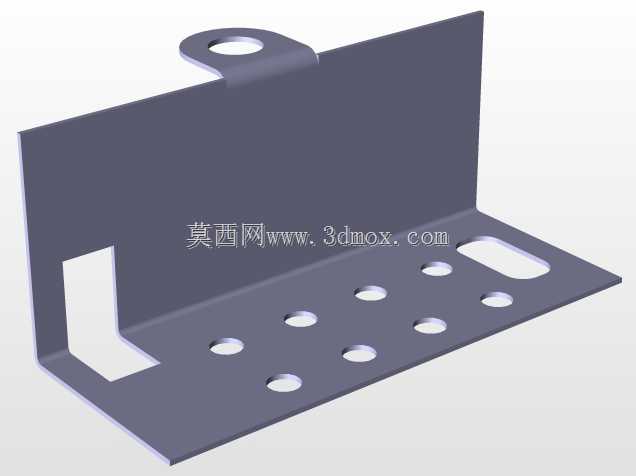

　　日常做通讯设备内部安装结构设计时，这类带多安装孔的折弯钣金支架是非常常见的固定构件，主要用来在设备仓体内承托小型功能模块、转接固定线束支架或者作为小型PCB板的安装基座，在通讯机柜、户外通讯终端设备的内部装配环节应用频次很高。从结构形态来看，该构件采用单块钣金板材经折弯、冲压工序一体成型，没有额外的焊接拼接结构，能有效减少装配工序带来的累积误差，同时一体结构的抗振动性能更优，适配通讯设备长期户外运行或者机房内持续工作的抗疲劳要求。

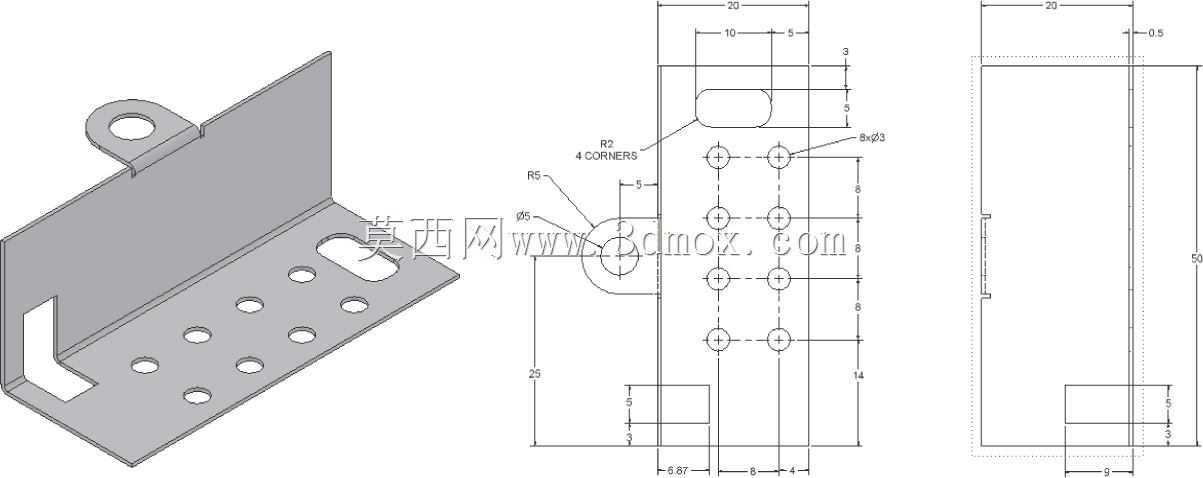

　　设计这类钣金支架时，首先要确认安装边界的尺寸约束，从图纸标注的尺寸来看，支架主体的竖直安装面与水平承托面呈90度垂直折弯，折弯处预留了合理的内R角，避免折弯过程中出现板材开裂的问题，同时R角的大小匹配所选板材的厚度，不会因为折弯半径过小导致外侧材料拉伸断裂，也不会因为半径过大造成折弯回弹难以控制角度精度。竖直安装面顶端设置了带圆孔的挂耳结构，这个挂耳可以实现支架的预挂装，装配时作业人员可以先通过挂耳将支架临时挂在机柜的预装位上，再拧入其余固定螺丝，能有效降低高空或者狭小仓体内的装配难度，减少作业人员托举构件的时间，提升装配效率。

　　水平承托面上排布了多组规则的圆形安装孔，孔位的排布间距严格遵循通用安装模数，既可以适配不同尺寸的小型模块安装，也能预留出调整位置的余量，避免因为单个孔位加工误差导致模块无法装配的问题。承托面靠近折弯边的位置设置了一个长圆形的过孔，这个孔位主要用来走设备内部的连接线束，或者作为接地端子的安装位，长圆结构可以补偿安装时的位置偏差，降低装配对位的精度要求。竖直安装面的侧边还设置了一个小尺寸的直角折弯翻边，这个翻边一方面可以提升整个支架的结构刚性，减少承托重物时的板面变形量，另一方面翻边可以作为线束的理线边界，引导线束沿着支架侧边排布，避免线束直接搭在承托面的孔位边缘被割破绝缘层。

　　做这类钣金件的三维建模时，需要重点关注折弯扣除值的设置，要匹配实际加工时选用的板材材质、厚度以及折弯下模的V槽宽度，确保展开后的下料尺寸准确，加工出来的成品外形尺寸符合图纸公差要求。所有安装孔的孔边都需要做去毛刺处理，孔位的位置度公差控制在合理范围内，保证安装螺丝可以顺利穿过，不会出现卡滞的问题。支架的表面处理通常根据使用场景选择，普通室内机房使用可以采用镀锌处理提升防锈能力，户外使用的场景则需要额外做喷塑处理，提升耐盐雾、耐潮湿的性能。

　　从安装适配性来看，该支架的整体厚度方向尺寸紧凑，不会占用过多的设备内部仓体空间，多组孔位的设计让它具备一定的通用适配性，除了通讯设备内部使用，也可以用在小型电控柜、自动化设备的内部构件安装场景中，作为小型元器件的固定支座使用。建模过程中需要注意所有折弯边的避空设计，在靠近其他设备构件的位置预留足够的安全间隙，避免装配时出现干涉问题，同时挂耳处的安装孔中心到折弯边的距离要匹配常用的机柜安装立柱孔位间距，保证支架可以顺利挂装在标准机柜的立柱上。
