通讯设备配套异形防护结构件设计

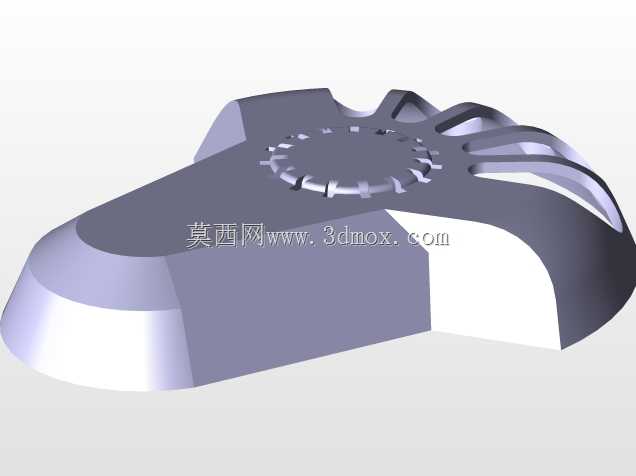

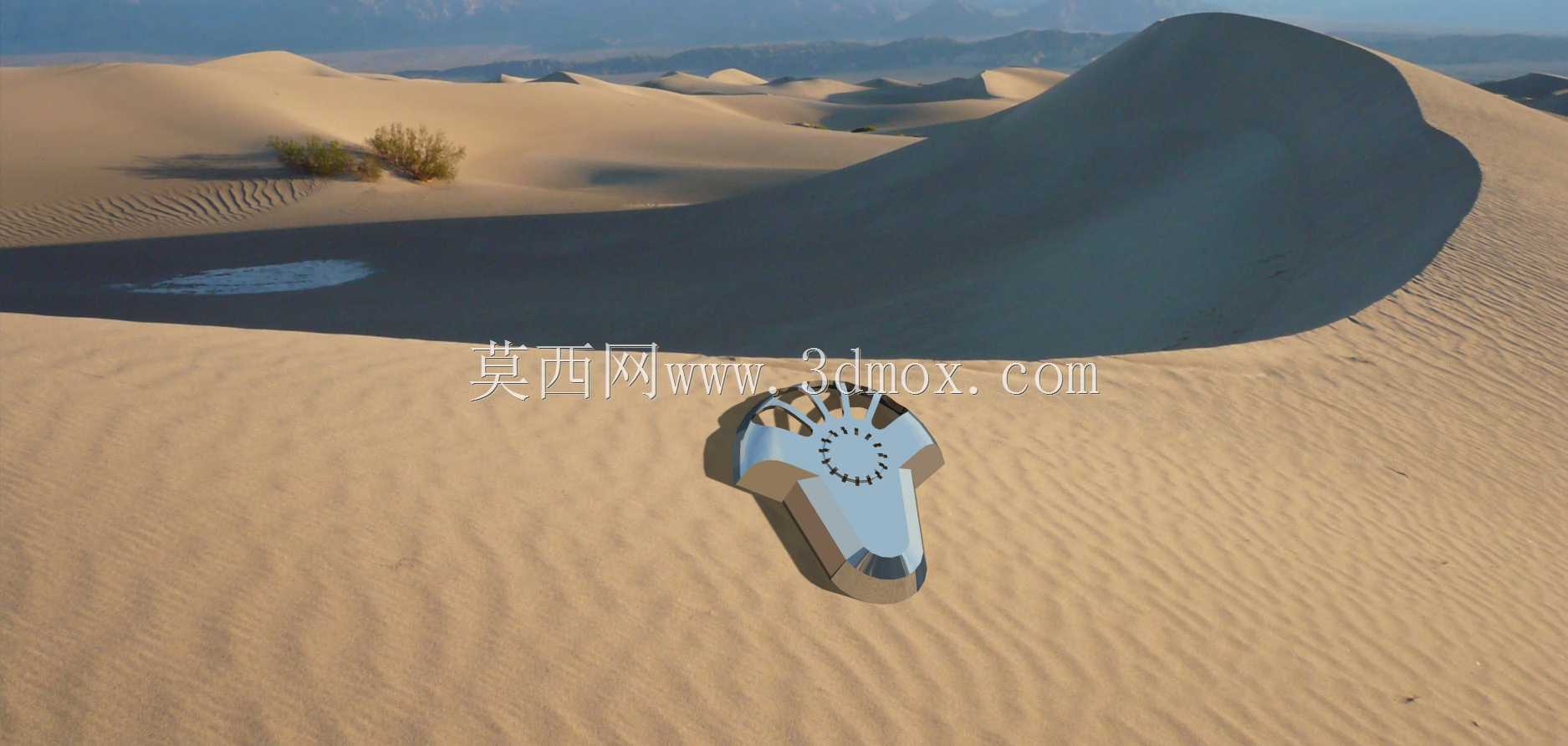

　　这款异形防护结构件的设计，最初是针对户外便携通讯终端的边角防护需求展开的，在野外作业、应急通讯部署这类场景里，通讯设备经常会遇到磕碰、砂石剐蹭、短时浸水的情况，常规的平面护角没法完全覆盖设备的弧形衔接区域，容易在跌落时出现应力集中导致壳体开裂。做结构设计的时候，首先要匹配设备端的安装边界，整个护件的贴合面完全复刻设备边角的曲面弧度，内侧预留0.15mm的背胶容差槽，安装时可以直接通过耐候双面胶贴合固定，不需要额外在设备壳体上打孔，避免破坏设备本身的密封结构。外侧的弧形凸起是经过跌落仿真验证的缓冲结构，凸起高度控制在3.2mm，既不会因为突出过多影响设备握持手感，又能在1.2米高度自由跌落混凝土面时，让冲击力先作用在护件上，

　　通过自身的微变形吸收70%以上的冲击能量，避免设备内部的通讯模块、天线组件受震松脱。护件边缘做了一圈0.8mm的导水边，贴合设备后可以引导泼溅的水流顺着护件边缘流下，不会顺着壳体缝隙渗入设备内部，适配IP54级别的防护要求。结构上还在对应设备扬声器开孔的位置做了格栅式避让，避让区域的筋条宽度1mm，间距2mm，既不会遮挡声音传播路径，又能阻挡大颗粒砂石进入扬声器音腔。设计过程中特意把护件的壁厚做了渐变处理，和设备接触的贴合区域壁厚1.8mm，保证贴合强度，外侧缓冲区域壁厚2.5mm，预留足够的变形吸能空间，过渡区域的壁厚差控制在0.5mm以内，避免注塑生产时出现缩痕、应力集中的问题。安装边界的尺寸公差控制在±0.1mm，

　　和设备壳体的曲面贴合间隙不超过0.05mm，不会出现翘边、积灰的问题。考虑到户外使用的耐候性，材质选型上适配耐低温改性ABS，在-20℃到60℃的环境温度区间内，不会出现脆裂、软化的问题，表面做细晒纹处理，既可以提升握持摩擦力，又能掩盖日常使用产生的细微划痕。在结构验证阶段，先后做了100次定向跌落测试、200次摩擦测试、72小时盐雾测试，护件没有出现开裂、脱落、明显磨损的情况，完全满足户外通讯设备的使用要求。另外，护件的侧面预留了挂绳孔位，孔位做了加厚处理，能承受5kg的静态拉力，方便作业人员把设备挂在安全绳上，避免高空作业时设备坠落。整个结构没有多余的装饰性特征，所有的曲面、凸起、开槽都是围绕防护、安装、使用的实际需求设计，没有冗余结构，既控制了单件的生产成本，又能最大化发挥防护作用，适配同系列多款弧形边角的便携通讯终端，不需要重新开模就可以通过调整内侧背胶槽的深度适配不同壳体厚度的设备，具备一定的通用适配性。
