通讯设备用薄型金属安装固定压片结构

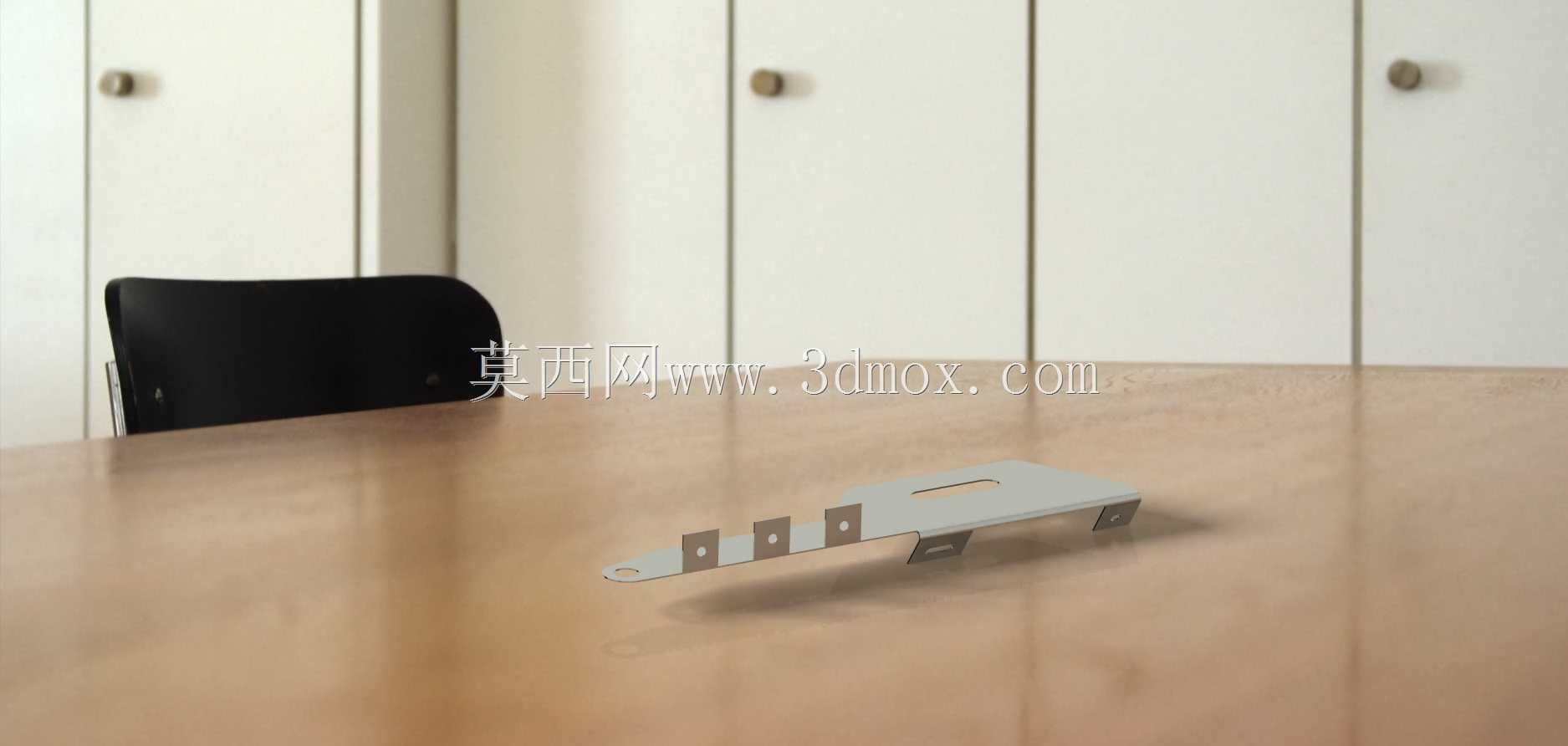

　　这款薄型金属安装固定压片，主要应用于通讯终端设备内部的板件固定场景，在桌面式通讯终端、小型信号转接设备的内部装配环节中，承担PCB板、功能模块与设备壳体之间的压紧定位作用，避免设备在搬运、日常使用过程中，内部板件出现移位、松脱，导致的接触不良、信号传输中断等问题。从结构设计来看，整体采用平直薄型钣金构型，主体为长条形平板结构，厚度控制在0.8mm-1.2mm区间，适配通讯设备内部紧凑的装配空间，不会额外占用过多的堆叠高度，满足小型化通讯设备的内部布局要求。压片一端设置有长圆形腰型安装孔，该孔位的设计主要用于抵消壳体注塑公差、板件安装孔位的累计误差，装配时可根据实际对位情况微调压片的固定位置，降低装配对位难度，提升产线装配效率。

　　沿压片主体延伸方向，均匀排布四个圆形定位孔，孔位间距匹配常规通讯PCB板的标准安装孔距，装配时可与板件上的预制定位柱配合，实现压片与板件的快速对位，避免压片安装偏移导致的压接受力不均问题。压片的另一端设置有两个向下弯折的L型卡脚，卡脚弯折角度为90度，弯折处做了小圆角过渡处理，避免弯折应力集中导致的钣金断裂问题，卡脚的高度与待固定板件的边缘厚度匹配，装配时卡脚可卡入壳体预设的卡槽内，无需额外设置螺丝固定，即可实现压片端部的限位，减少螺丝使用数量，降低整机物料成本。压片靠近卡脚的一侧设置有一个长圆形避让槽，该槽位主要用于避让板件上的凸起元件、走线焊点，避免压片安装后与板件上的元件发生硬接触，导致元件引脚脱焊、元件破损等问题。

　　从安装边界来看，压片整体长度控制在65mm-75mm区间，主体宽度为12mm-15mm，安装后突出板件表面的高度不超过3mm，完全适配通讯设备内部10mm以内的板间堆叠间隙，不会与上层壳体、其他功能模块发生干涉。在实际选型应用中，该压片可适配厚度在1.2mm-2.0mm之间的PCB板固定，表面采用镀锌钝化处理，具备基础的防锈、抗腐蚀能力，可满足常规室内通讯设备的使用环境要求，无需额外做表面防护处理。设计过程中，针对压片的压接力做了校核，压片主体采用65Mn弹簧钢材质冲压成型，自身具备适度的弹性变形能力，安装后可提供持续的正向压紧力，确保板件与壳体之间的接地连接可靠性，同时避免压接力过大导致的PCB板变形、板件线路断裂问题。

　　压片的所有边缘均做了倒钝处理，去除冲压产生的毛刺、飞边，避免装配过程中划伤操作人员、划破板件上的绝缘涂层，提升装配操作的安全性。在冲压工艺性方面，该压片的结构完全适配普通连续模冲压生产，所有孔位、弯折特征均可在一套模具上完成加工，无需后续二次机加工工序，可有效控制单件生产成本，适配通讯类产品大批量生产的成本控制要求。针对不同的设备安装需求，该压片的腰型孔长度、卡脚高度可根据实际壳体结构做适应性调整，核心的压紧定位结构无需大幅改动，即可快速适配不同型号的通讯终端产品，具备较好的结构通用性。
