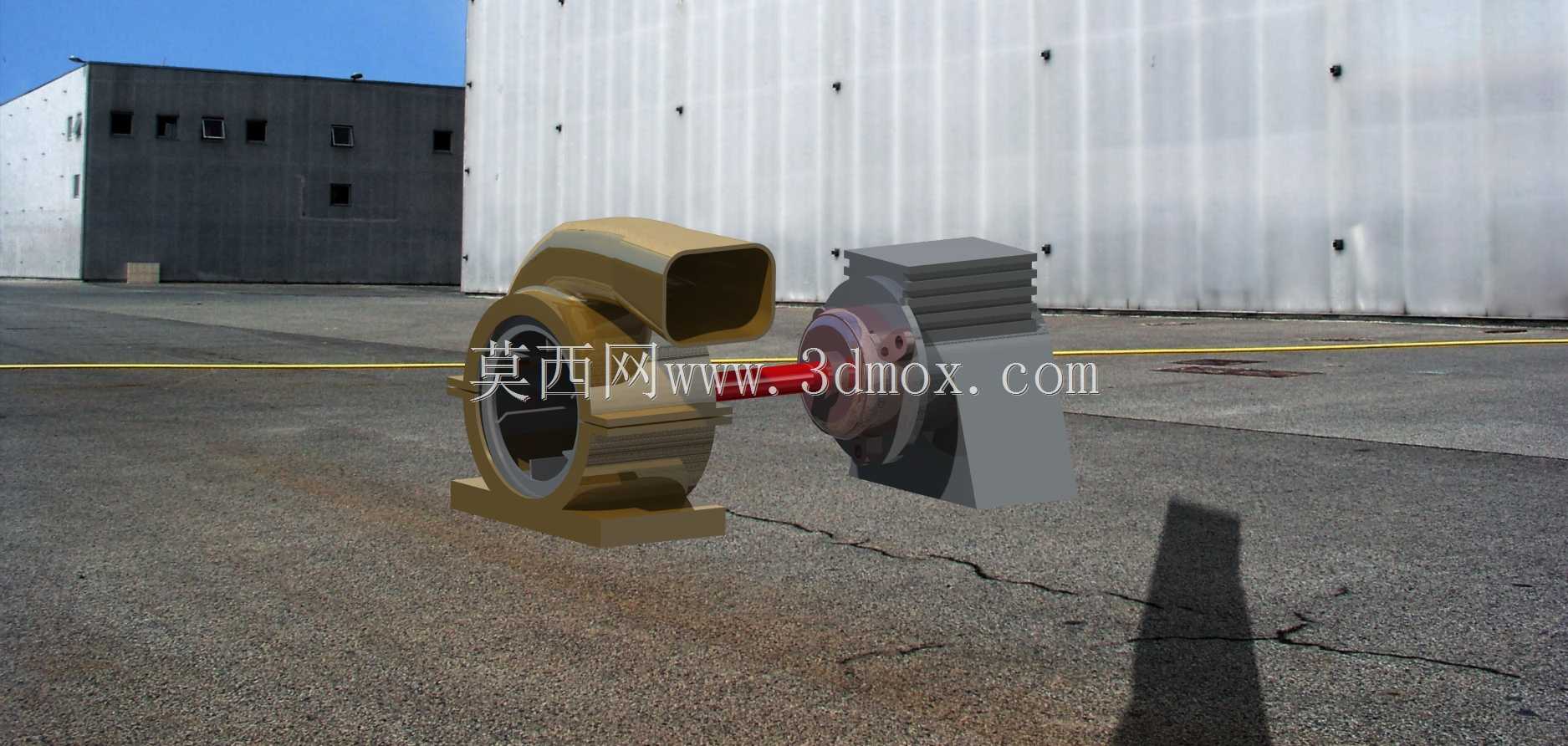

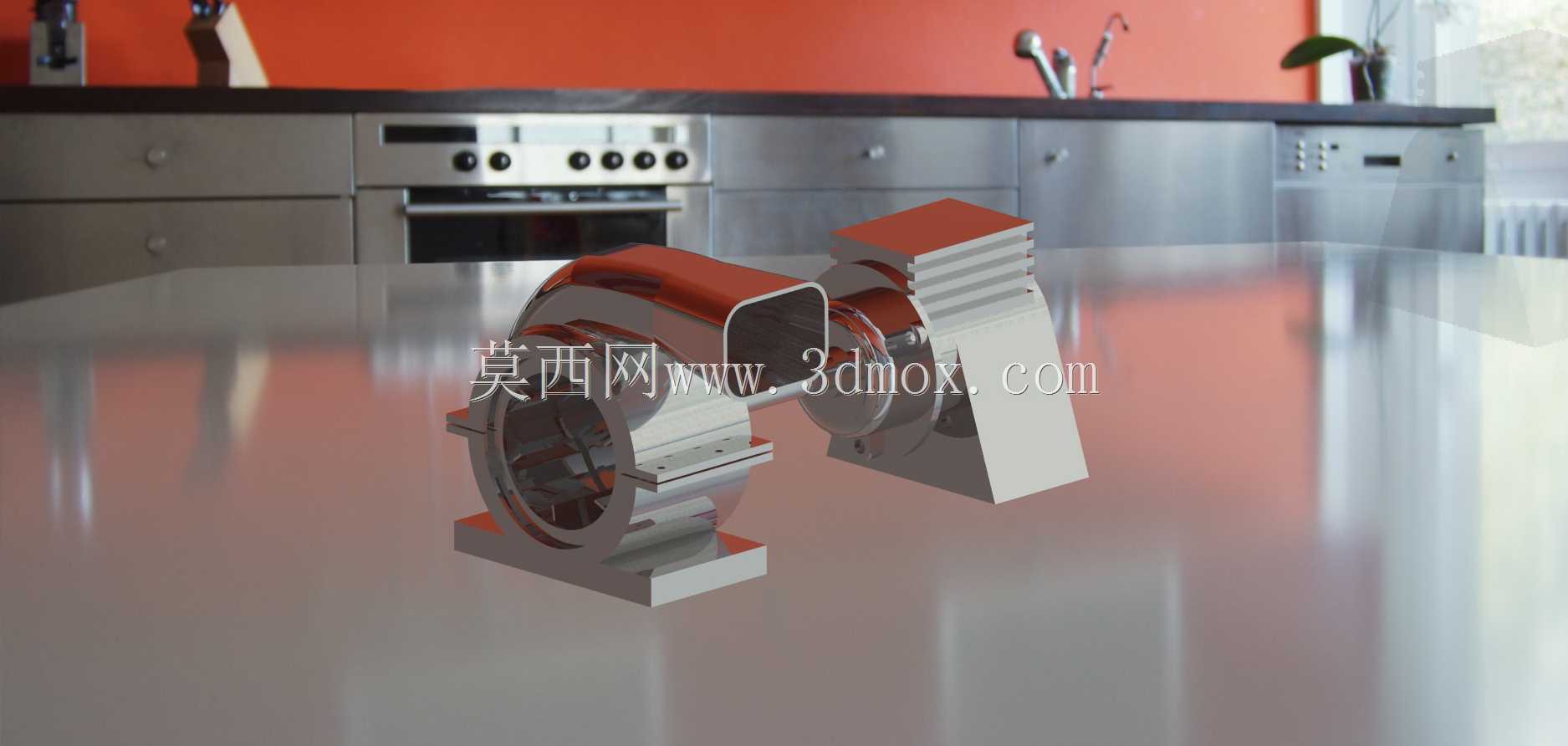

小型离心式鼓风设备结构三维设计

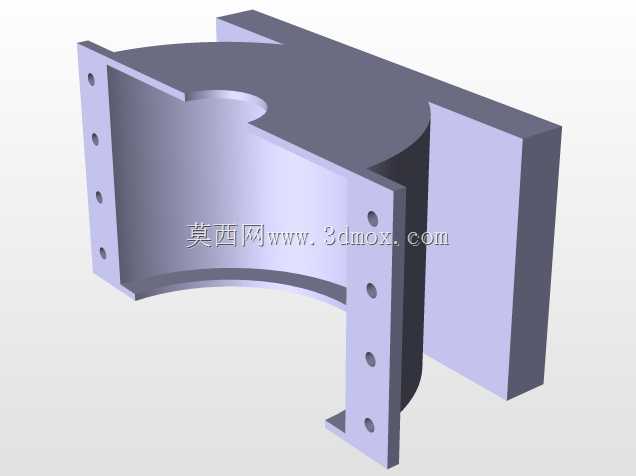

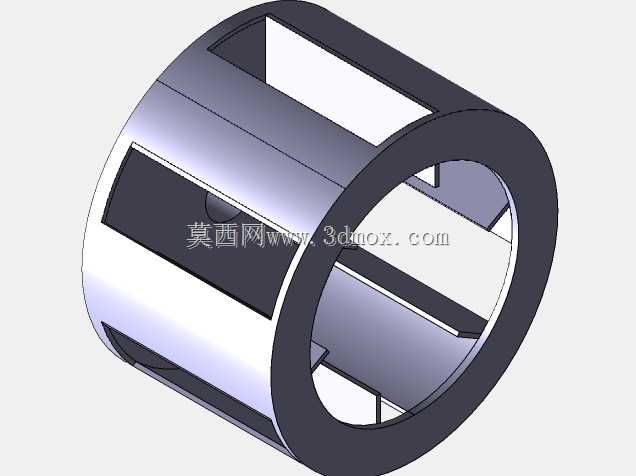

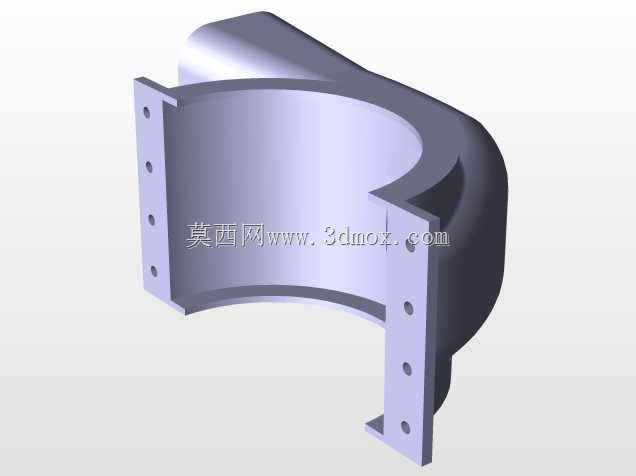

　　这款鼓风设备的结构设计，核心围绕小流量高压送风场景的实际使用需求展开，在做三维建模阶段，首先要明确其适配的应用边界——这类小型鼓风机常被集成在小型工业设备的散热回路、实验室通风管路、小型物料气力输送支路，或是民用厨卫设备的排风补风系统中，不同场景对安装空间的约束差异较大，因此建模时优先把安装基准面的公差配合逻辑做了明确，底部的安装支座预留了标准螺栓过孔，孔位间距按照通用小型流体设备的安装规范设定，可直接适配多数常规设备机架的预装孔位，不需要额外做转接支架。从功能结构来看，设备的蜗壳流道是建模时的重点，整个流道的型线采用渐开线顺滑过渡，没有出现截面突变的结构，能有效降低气流在壳体内的湍流损耗，叶轮部分采用前倾式叶片设计，

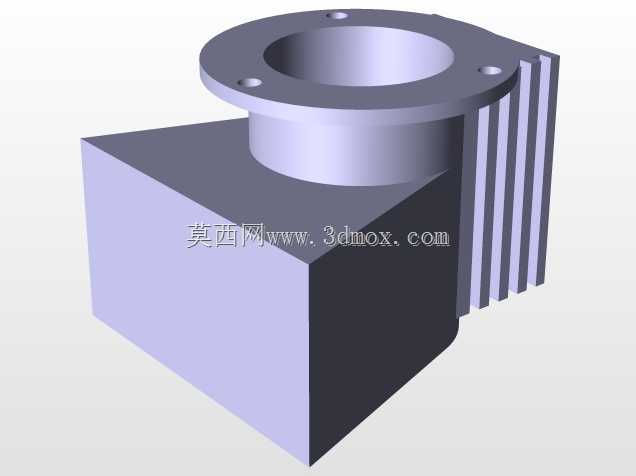

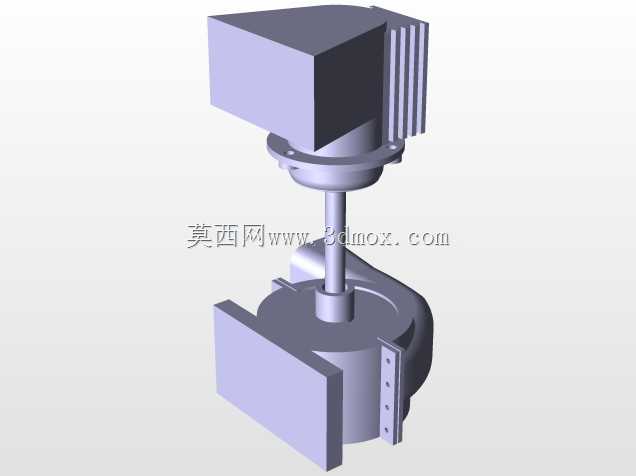

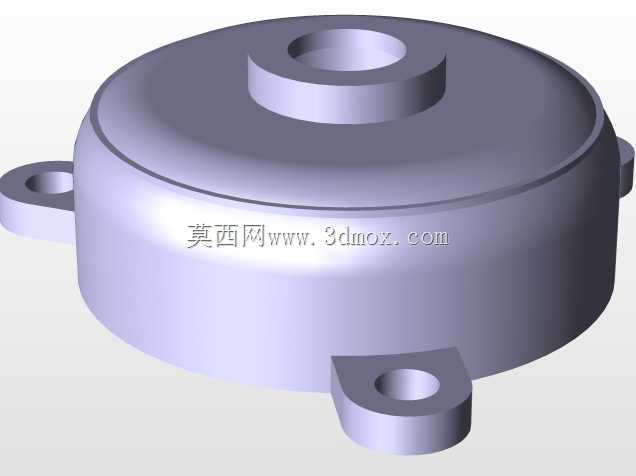

　　叶片与轮毂的连接位置做了圆弧过渡处理，既可以减少气流冲击带来的振动，也能避免长期运行后应力集中导致的叶片变形，进风口位置做了收敛式导流段，能让进入叶轮的气流更平顺，减少进气紊流带来的效率损失。在设计思路上，没有一味追求外观的规整，而是把装配维护的便利性放在了靠前的位置，电机与蜗壳的连接采用分体式法兰对接结构，法兰面预留了密封槽，可适配橡胶密封垫，避免高压送风时出现漏风问题，同时法兰连接的形式也方便后期拆解维护叶轮、清理流道内积存的杂物，不需要整体拆卸设备就能完成常规维保作业。接线盒的位置设置在设备侧上方，避开了进风口与出风口的气流通道，同时接线口的朝向做了可调整的预留结构，能适配不同方向的走线需求，避免线缆弯折过度影响使用寿命。

　　外形尺寸方面，整体结构紧凑，最大外轮廓尺寸控制在适配小型设备安装舱位的范围内，出风口的法兰尺寸匹配常规小直径通风软管的快接规格，不需要额外做变径接头就能直接对接管路，安装时的空间边界需要注意预留出电机侧的散热空间，不能将电机尾部完全贴靠在设备舱壁上，要留出足够的空气流通间隙保障电机散热，同时进风口位置要预留不小于进风口直径的净空区域，避免遮挡进气导致送风效率下降。建模过程中对各个运动部件的间隙做了严格校核，叶轮旋转时与蜗壳内壁的间隙控制在合理范围内，既不会因为间隙过大导致回流损失，也不会因为间隙过小出现运行时的擦碰问题，轴承位的配合公差按照旋转件的装配要求设定，能保障长期高速运行下的同轴度，减少运行噪音与振动。

　　整个设备的结构没有冗余的设计，每个外部结构都对应实际的功能需求，支座的加强筋结构既提升了安装后的结构刚性，也不会额外增加过多的设备重量，壳体外部的散热筋结构对应电机的散热需求，能增大电机外壳的散热面积，提升连续运行时的热稳定性。
