小型手动管子夹持固定虎钳结构

　　在管道预制、五金维修、小型零件加工的作业场景里，这类手动管子虎钳是工位上出镜率极高的工装，和普通平口钳的夹持逻辑不同，它的钳口做了适配圆管轮廓的V型开口设计，能在夹紧过程中自动对中圆形管件，避免管材装夹时出现打滑、偏转的问题，不管是套丝、切割、管口修磨还是小尺寸管件的焊接定位，都能靠它提供稳定的夹持力，不用额外找垫块适配圆弧面，能大幅减少装夹找正的辅助时间。

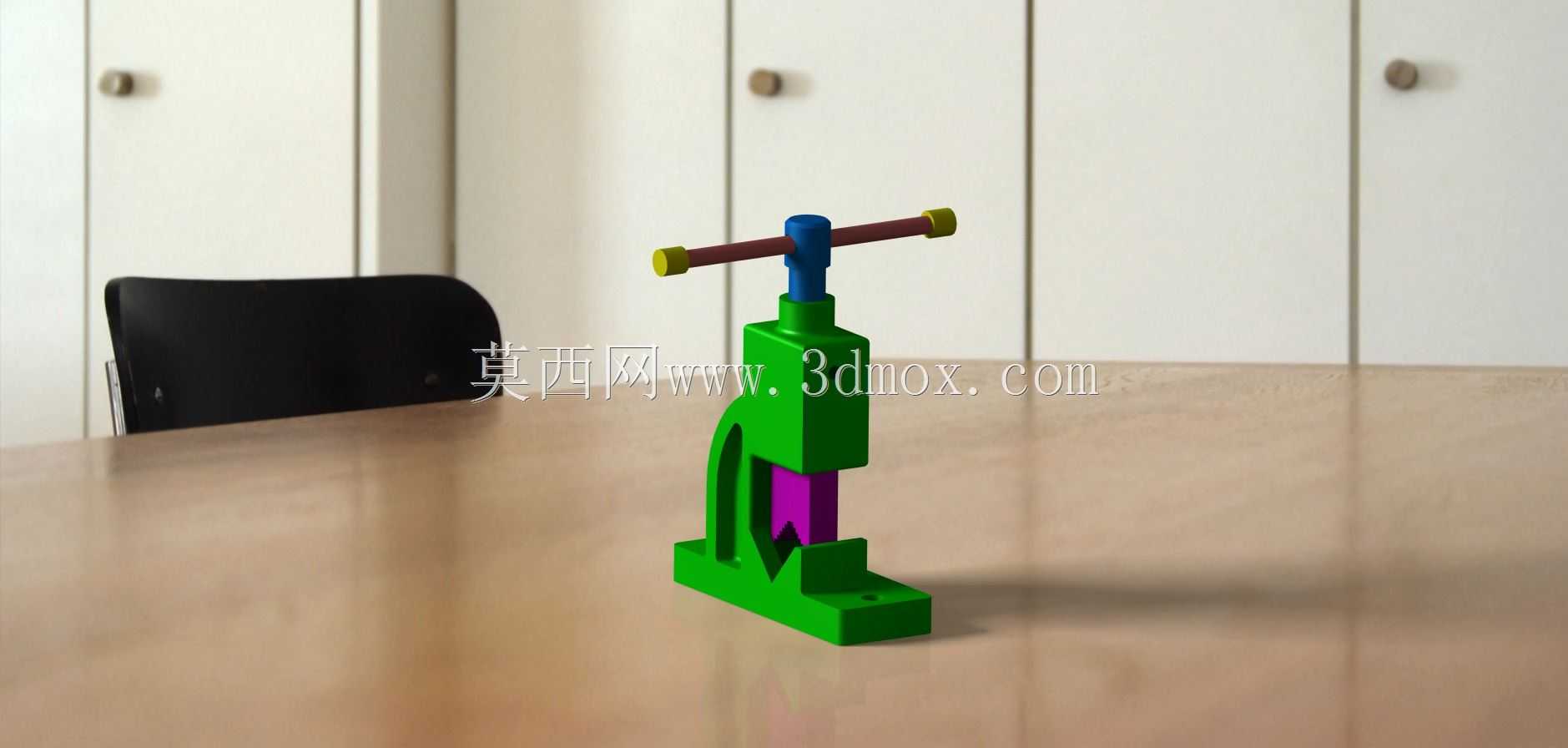

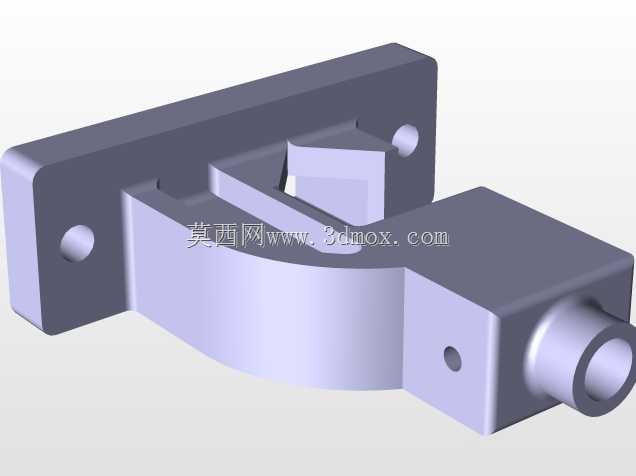

　　从结构设计逻辑来看，这款虎钳采用了整体式铸铁基座的布局，底部预留了两个螺栓安装孔，作业时可以直接通过螺栓把钳体固定在工作台台面边缘，安装边界要注意预留出操作空间：钳体正前方要留出至少200mm的管材送进空间，上方操作手柄的回转半径范围内不能有遮挡物，避免转动加力杆时出现磕碰。整体高度控制在200mm左右，钳口闭合时的最大开口尺寸适配6s规格的小直径管材，V型钳口的夹角做了90度设计，这个角度能兼顾不同直径圆管的夹持接触面积，不会因为管径过小出现夹持点接触应力集中夹伤管壁，也不会因为管径偏大导致夹持力不足打滑。

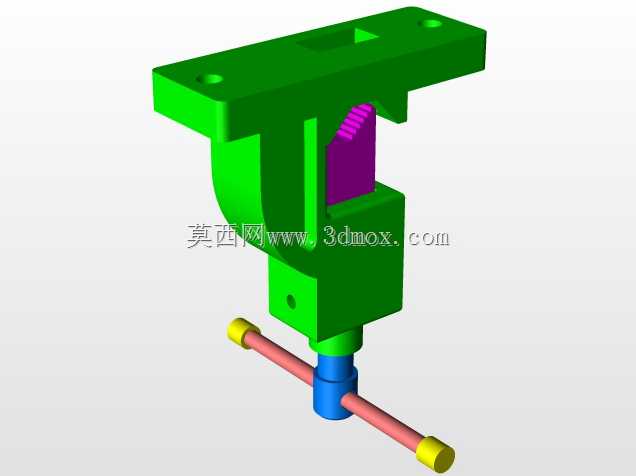

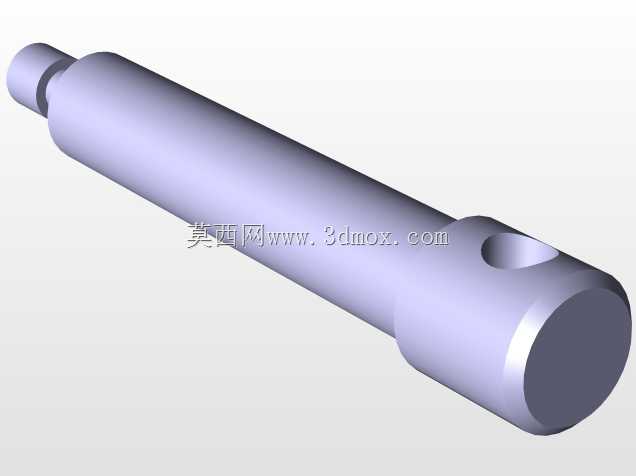

　　传动部分采用的是梯形丝杠副的手动进给结构，丝杠顶端加装了T型的加力杆，加力杆两端做了防滑的限位端头，操作人员转动加力杆时，丝杠带动活动钳身沿着基座的导向槽做直线进给，导向槽和活动钳身的配合面做了间隙适配，既能保证滑动顺畅无卡滞，又能控制活动钳身的上下窜动量在0.1mm以内，保证夹紧时钳口的对中精度。钳身的受力部位做了加厚的筋条设计，在最大夹紧力工况下，钳身的变形量控制在0.05mm以内，不会因为长期受力出现钳口张开、基座开裂的问题。活动钳口和固定钳口的V型面都做了淬硬处理，表面硬度达到HRC45-50，耐磨性能满足日常频繁装夹的使用需求，长期使用磨损后也可以单独更换钳口块，不用整体报废钳体，降低了工装的维护成本。

　　实际使用时，这类小型虎钳特别适合维修工位、教学实训场景以及小型加工坊的轻量作业，和大型台虎钳相比，它的结构更紧凑，占用工作台面积小，专门针对小直径管材的装夹做了优化，不会出现平口钳夹圆管夹不紧、夹伤管壁的问题。设计过程中特意把丝杠的传动比做了适配，操作人员不用借助加力套管，只靠手部力量转动加力杆就能达到足够的夹紧力，既不会因为力臂过小导致装夹费力，也不会因为力臂过大导致夹紧力过载夹变形薄壁管材。基座的底部安装孔做了沉头设计，固定螺栓安装后螺栓头不会突出基座底面，保证钳体安装后和工作台面完全贴合，不会出现装夹时钳体晃动的问题。

　　从三维建模的角度来看，这个模型完整还原了虎钳的所有装配关系，包括丝杠和螺母的配合间隙、活动钳身和基座导向槽的配合公差、钳口的V型角度细节，建模时所有的倒角、圆角都按照实际加工工艺做了还原，比如基座的棱边做了R3的工艺圆角，避免加工和使用过程中出现锐边割手的问题，加力杆和丝杠顶端的连接采用了过盈配合加横销固定的结构，模型里也还原了横销的安装位置，能直接用来做装配干涉检查、工装布局模拟，也可以作为手动夹具设计的参考案例，帮助设计人员理解小型手动夹紧机构的设计思路，比如导向结构的布置、受力筋的位置设置、操作件的人机工程尺寸把控。
