十字转闸旋转栅门传动机构设计

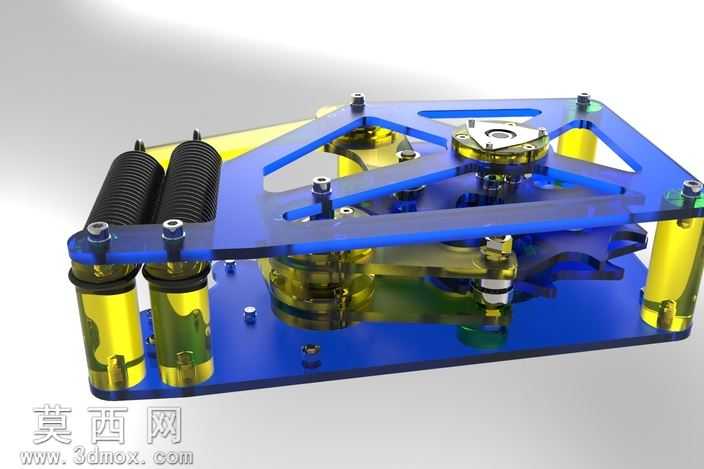

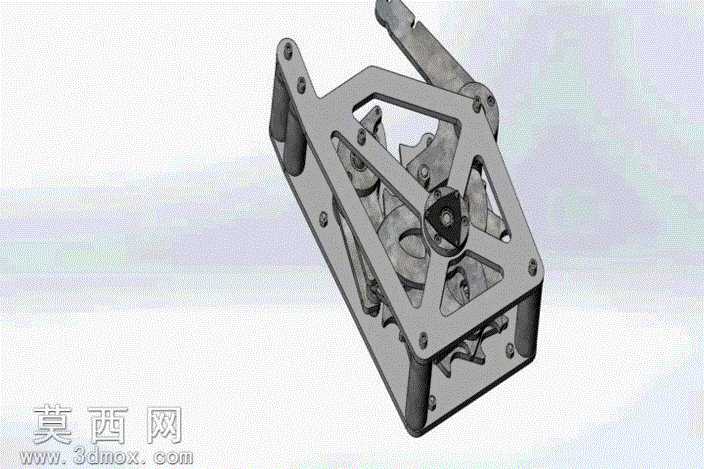

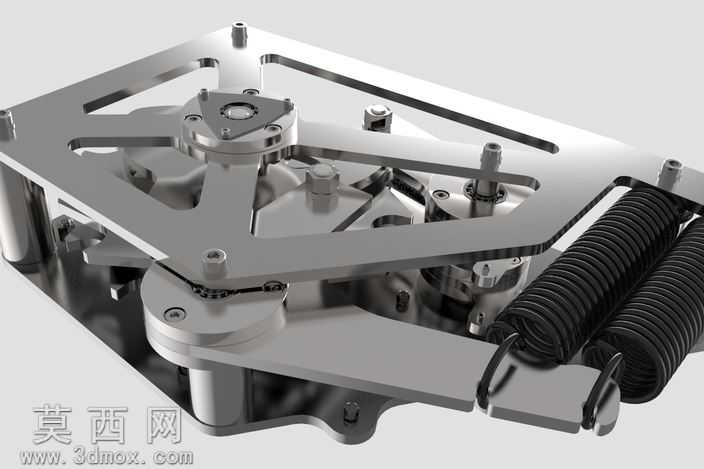

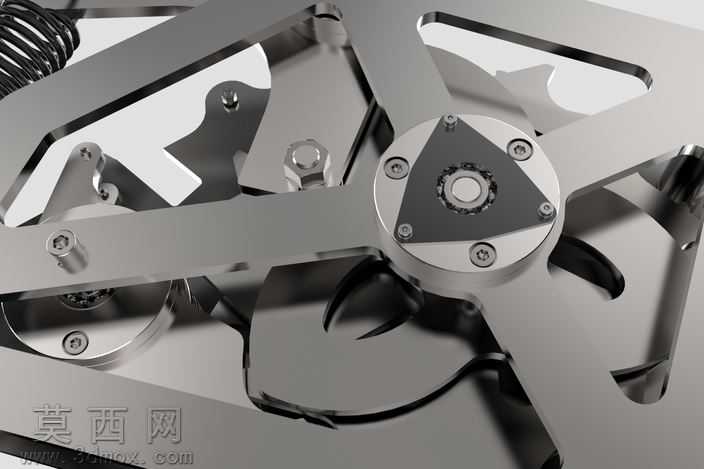

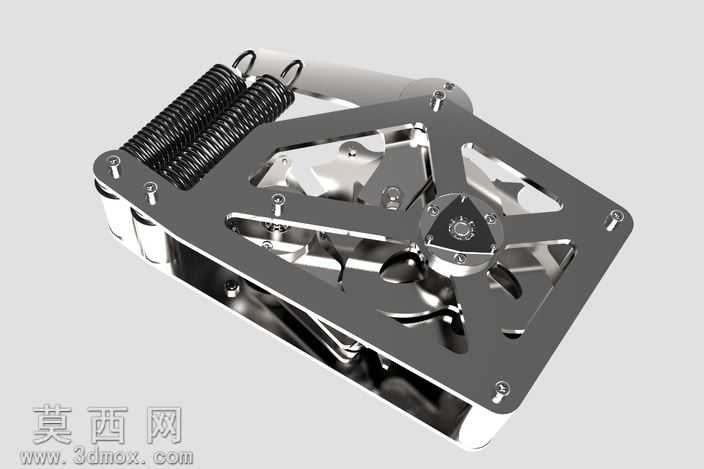

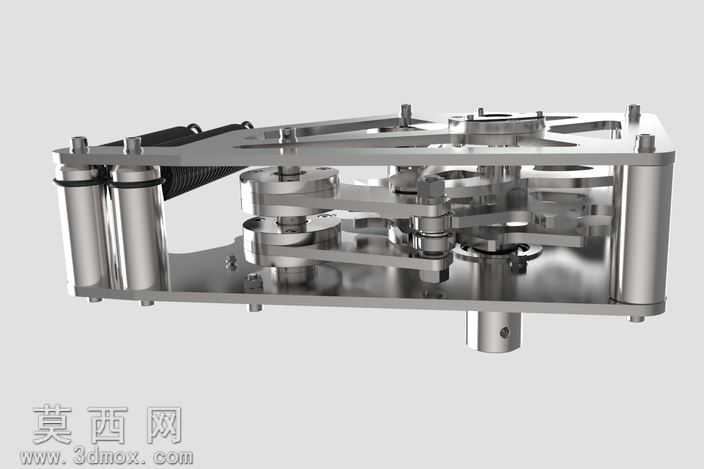

本作品为十字转闸旋转栅门的核心传动机构三维建模成果，建模过程严格遵循机械设计的公差配合规范，对每一处零件的装配关系都做了精准还原。建模阶段先从核心的三角定位转盘入手，绘制中心定位轴的草图后通过拉伸、切除特征完成主体基座的构建，基座上的镂空减重槽经过反复调整尺寸，在保证结构刚性的前提下尽可能降低整体自重，适配闸机的轻量化安装需求。传动连杆部分采用对称式布局设计，每根连杆的铰接孔位置都经过运动仿真校验，确保旋转过程中无卡滞、无死点，连杆与转轴的配合处预留了标准轴承的安装位，还原实际生产中的装配逻辑。两侧的复位弹簧组件建模时还原了弹簧的有效圈数、线径与节距参数，弹簧端部的挂钩结构与安装座的卡槽完全匹配，能够真实模拟闸机转动后的自动复位受力状态。材质渲染阶段，所有金属结构件统一采用拉丝不锈钢材质，调整反射粗糙度参数还原金属哑光质感，弹簧部分采用发黑弹簧钢材质，通过细微的纹理凹凸贴图表现弹簧表面的氧化层质感，铰接处的紧固件还原了镀锌件的亮面金属效果，不同材质的区分让整个机构的层级关系清晰可辨。结构设计上，整体采用模块化布局，核心传动组件、复位组件、定位组件分区排布，既方便后期的装配维护，也能让使用者清晰理解旋转栅门的动力传递路径：外力推动闸杆转动时，三角转盘带动多组连杆同步运动，拉伸两侧弹簧蓄能，外力撤销后弹簧回弹带动转盘复位，同时三角定位结构保证每次转动都能精准停在预设卡位，避免闸杆晃动偏移。整个建模过程规避了非必要的特征冗余，所有零件的倒角、退刀槽等工艺细节都做了还原，确保模型可直接用于后续的工程图导出、运动仿真验证以及3D打印样件制作，完整呈现了门禁闸机核心传动部分的设计逻辑与结构细节。
