Pin桶搅拌挤出机工业三维设计作品

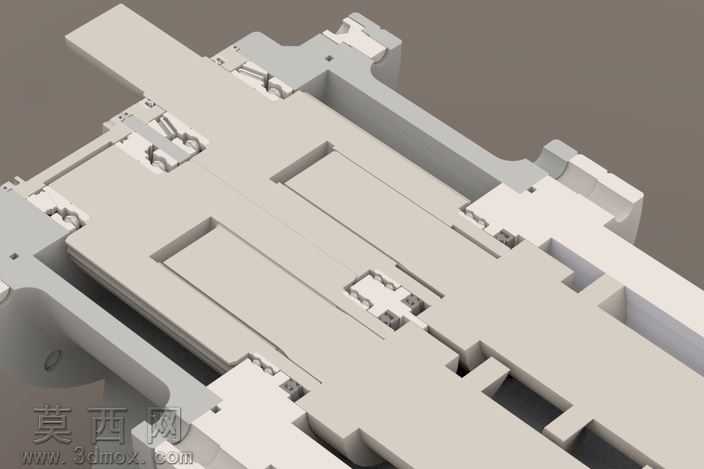

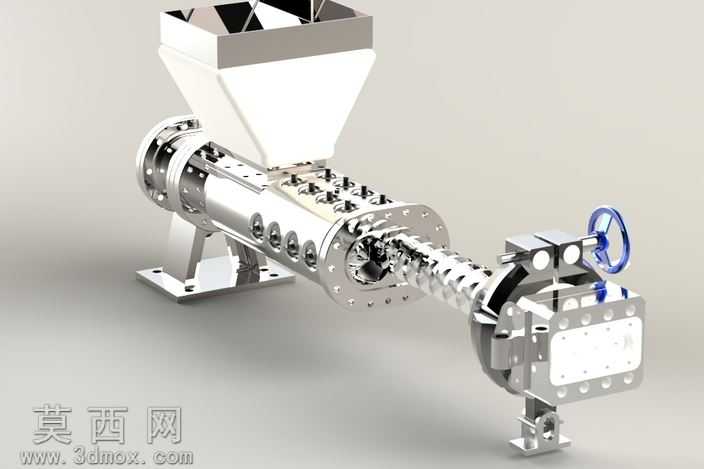

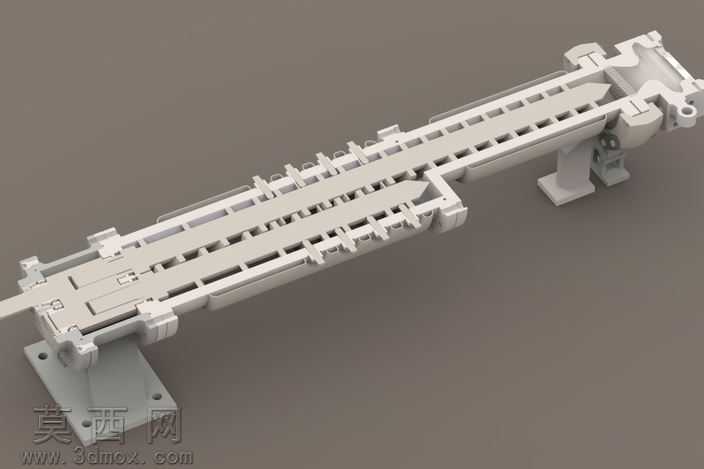

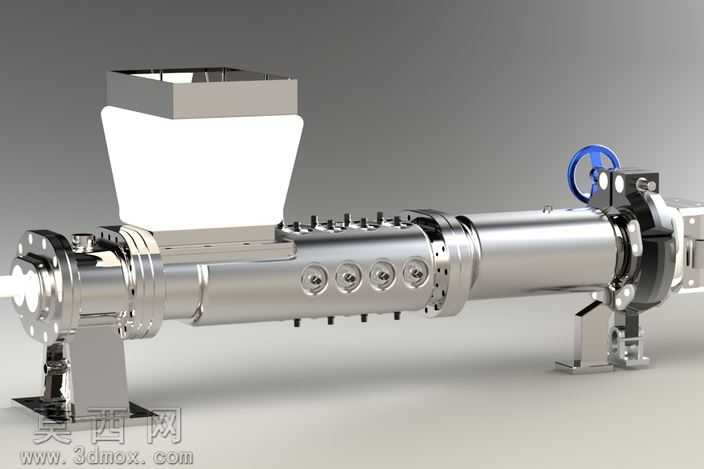

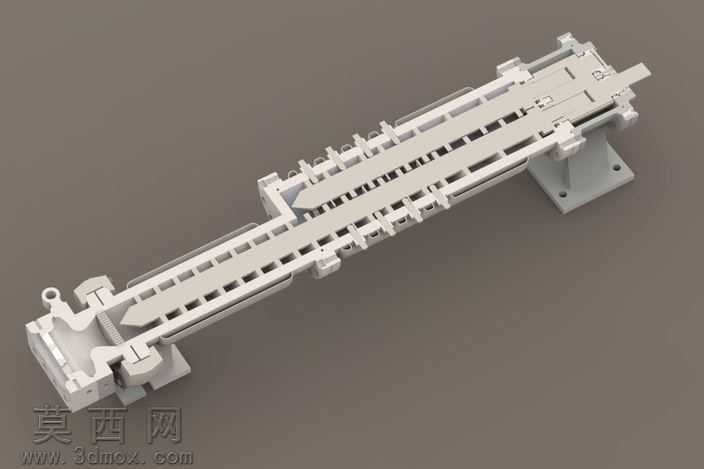

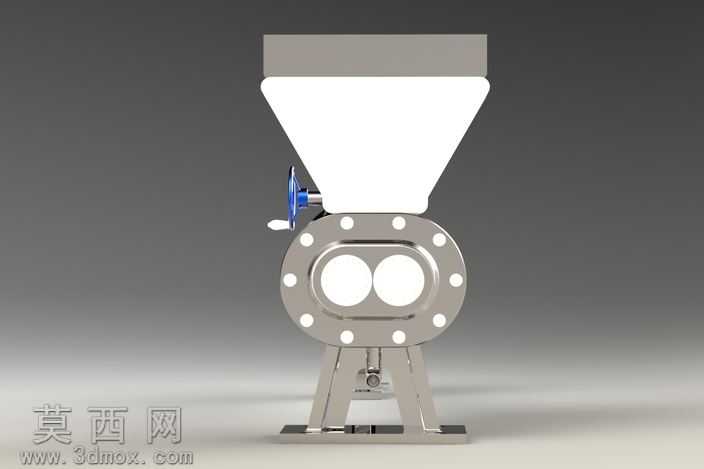

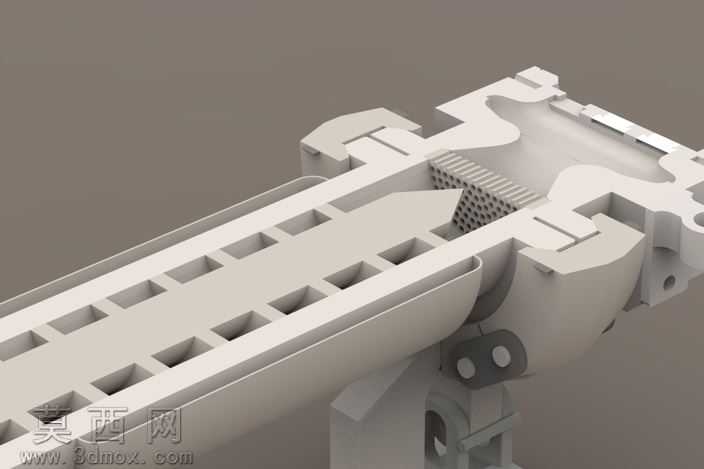

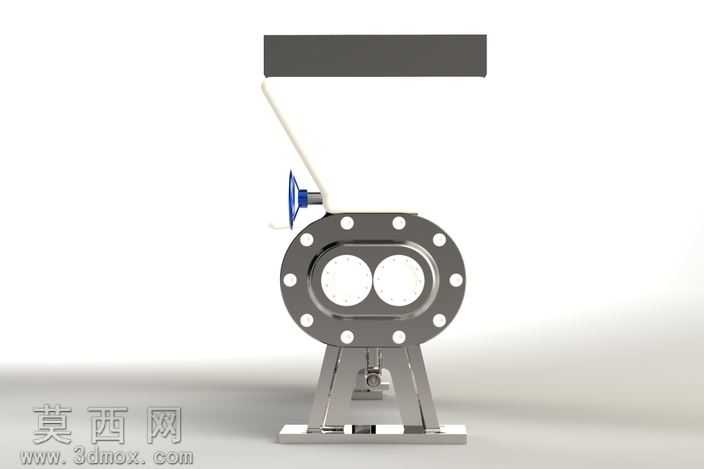

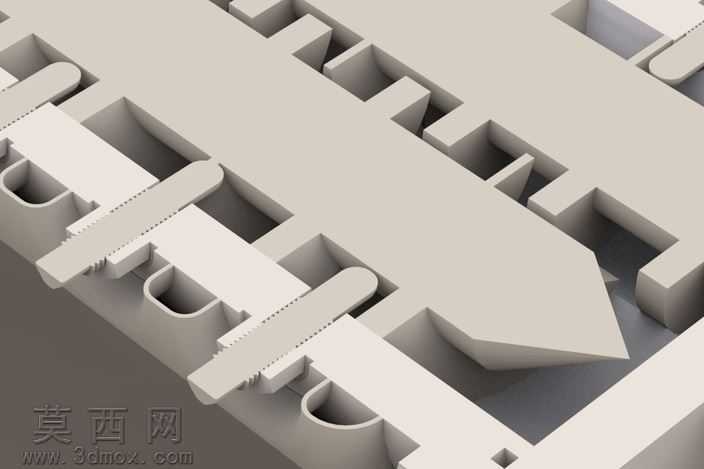

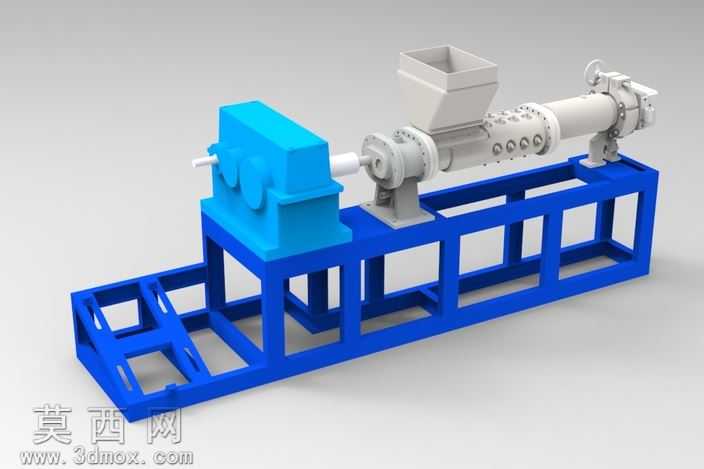

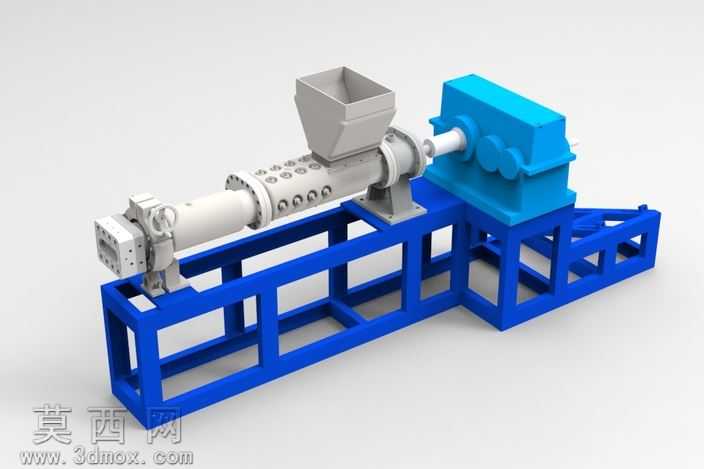

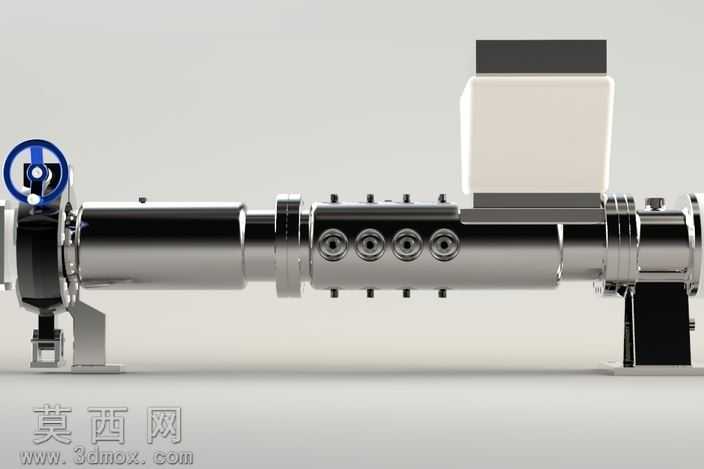

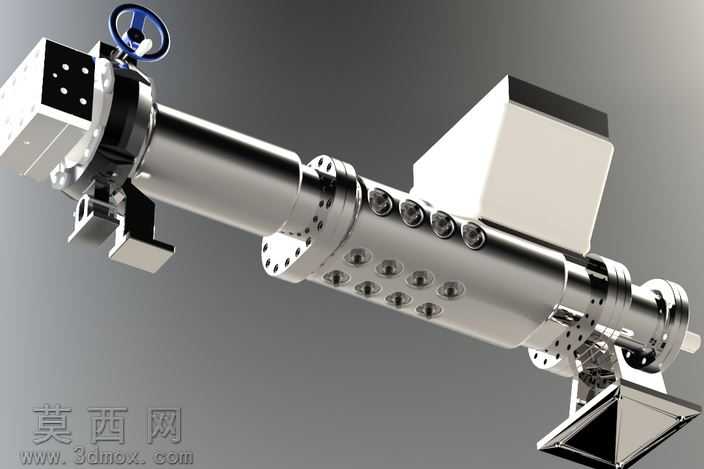

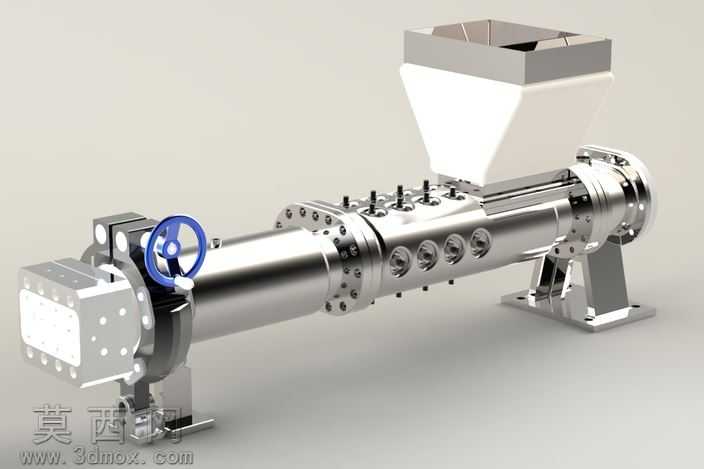

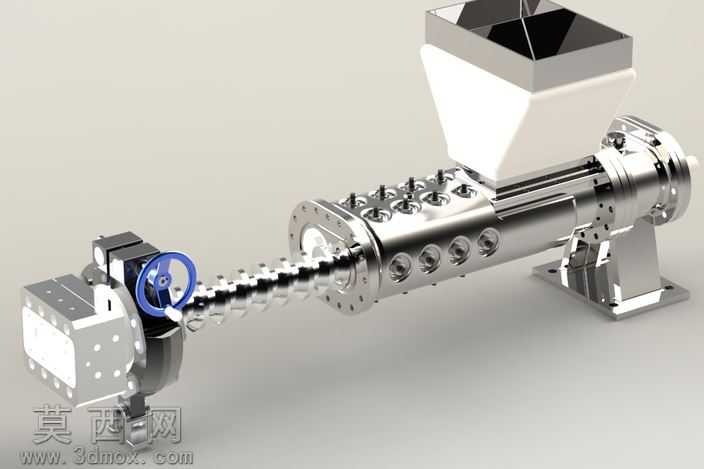

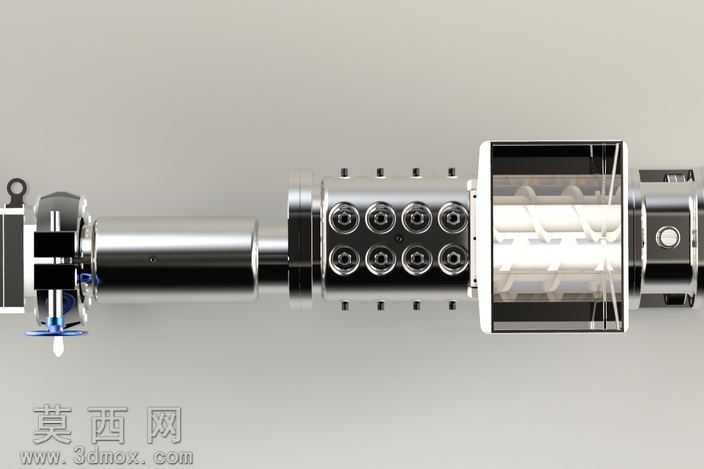

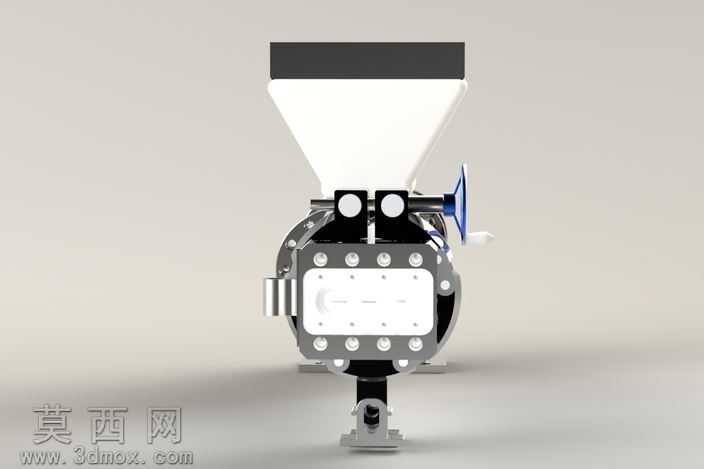

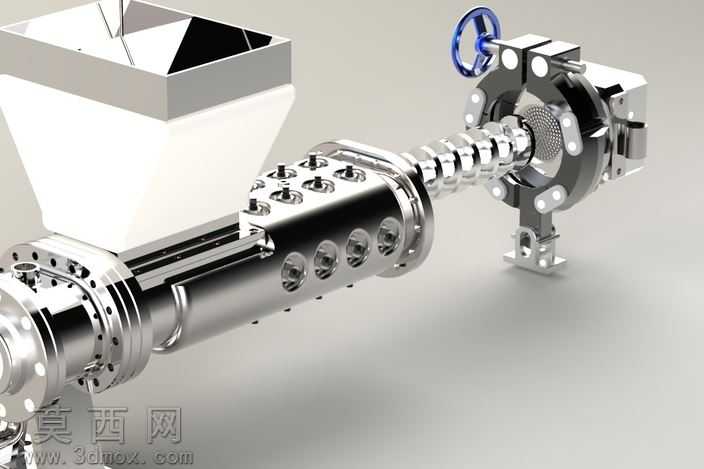

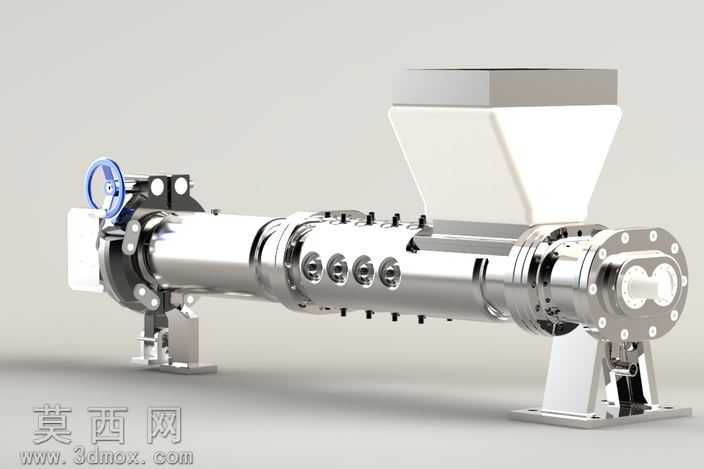

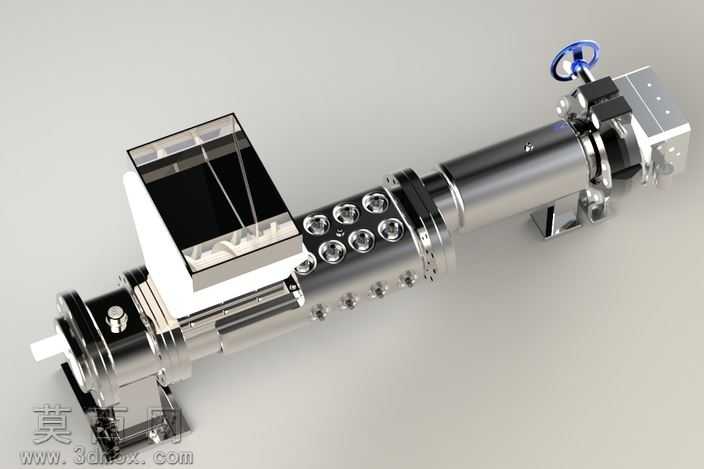

本作品为Pin桶搅拌挤出机的三维建模设计成果，建模阶段采用参数化设计思路，对设备各组成部件进行独立建模后完成总装配合，确保各结构间的装配公差符合实际工业生产的设计要求。首先针对上部进料料斗进行建模，还原其敞口收料、下部缩颈对接筒体的结构形态，料斗壁厚、边缘折边结构均按照实际钣金加工工艺进行设计，保证结构的合理性。中部的挤出筒体作为核心功能部件，建模时精准还原了筒体表面的多组接口、法兰连接结构、调节手轮安装位，筒体上的测温测压接口、紧固件安装孔位均按照实际排布进行1:1还原，手轮部分还原了轮辐、轮毂的细节结构，手轮与筒体调节机构的连接配合关系清晰明确。筒体两端的端盖、轴承座结构采用法兰螺栓连接的形式建模，螺栓孔的排布、密封槽的结构均做了精细化处理，还原实际设备的密封装配逻辑。下部的支撑脚架按照承重需求设计为带安装底板的支座结构，底板上的固定安装孔、筋板加强结构均完整呈现，保证设备放置的稳定性。渲染阶段采用金属材质为主的材质方案，筒体、法兰、紧固件等金属部件赋予抛光不锈钢材质，还原金属表面的高光反射与细腻质感，手轮部分采用蓝色工程塑料与金属结合的材质区分，料斗部分做哑光金属与白色内壁的材质区分，支撑结构采用哑光金属材质提升厚重感。场景布光采用多光源组合方案，主光源提供主要照明凸显金属材质的反光特性，辅助光源消除结构暗部的死黑区域，轮廓光勾勒设备整体外形轮廓，最终渲染图清晰呈现设备的整体结构与各部件的细节特征。设计过程中充分考虑橡胶加工行业的实际使用需求，对搅拌挤出的核心筒体长度、接口排布、调节机构位置均做了合理性优化，确保模型结构既符合机械设计原理，也能直观展现Pin桶搅拌挤出机的功能形态，可用于设备结构展示、方案演示、教学参考等场景。
