二十升便携储油桶结构设计方案

　　在车间设备维保、户外工程机械作业、小型农用机械加注油料的场景里，便携储液容器的结构合理性直接影响作业效率与操作安全性，这款20L容量的储油桶，正是围绕这类高频零散油料转运需求做的结构设计。先从实际使用的痛点倒推设计逻辑：日常零散加注作业中，常见的薄壁桶容易在堆叠、搬运时出现侧壁凹陷变形，加注时桶口溢油、提手硌手、平放时渗漏的问题屡见不鲜，因此整个结构从壁厚分布、加强筋布局到人机交互细节都做了针对性优化。

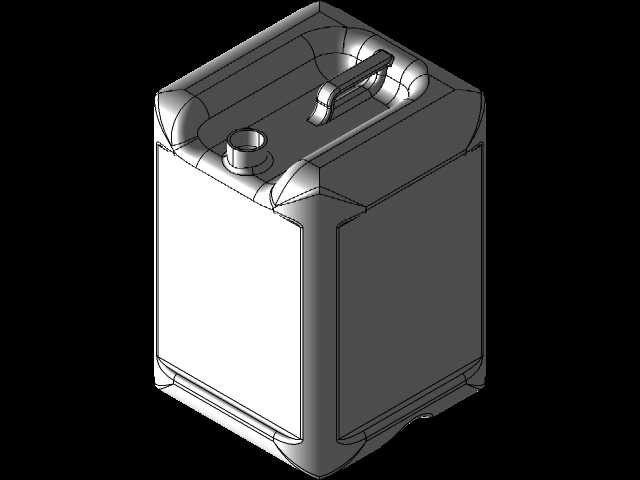

　　外形上采用近似方倒圆的主体轮廓，区别于传统圆形油桶，方形主体在车厢、工具柜、仓储货架上堆叠时的空间利用率能提升30%以上，所有棱边都做了大半径圆弧过渡，一方面避免注塑成型时的应力集中，减少拐角处缩痕、开裂的风险，另一方面搬运过程中不会因为尖锐棱边刮蹭作业人员的工作服或是周边设备漆面。桶身侧壁做了内凹式的环形加强筋，不是简单的外凸凸起，内凹结构不会额外占用外部堆叠空间，同时能让桶身装满20L液体时的侧壁形变率控制在5%以内，即使多层堆叠放置，下层桶也不会因为承压出现鼓胀变形。

　　顶部的一体式提手做了贴合手掌弧度的曲面设计，提手根部和桶顶的连接位置做了加厚的过渡圆角，通过有限元受力校核，单手提满桶油料时，提手根部的最大应力远低于常用HDPE材料的屈服强度，长期使用不会出现根部断裂的问题。桶口采用标准的螺纹接口设计，位置设置在桶顶靠近边角的区域，而非正中心，这样在倾倒油料时，桶内空气可以顺畅进入桶内，避免油料因为桶内负压出现断续喷溅的情况，螺纹的螺距和密封面尺寸匹配通用的密封盖，加注完成后拧紧盖子可以做到倒置无渗漏，满足短途转运过程中的防泄漏要求。

　　桶底做了一圈凸起的支撑脚，凸起高度为8mm，一方面让桶底和放置面之间留出空隙，即使放置面有少量积水、油污，也不会让桶底长期浸泡在污渍里，另一方面支撑脚的位置和桶顶的内凹区域对应，堆叠时上层桶的支撑脚可以嵌入下层桶的顶面对应凹槽里，堆叠运输时不会出现滑移掉落的情况。整个桶的壁厚采用渐变设计，桶口、提手根部、桶底支撑位置的壁厚比侧壁平均壁厚厚2mm，在保证整体结构强度的前提下，尽可能控制整体重量，空桶状态下单人可以轻松拎取移动。

　　从安装边界和适配性来看，这款储油桶的外部长宽尺寸控制在350mm以内，高度不超过400mm，可以适配大多数工程车辆的工具箱储物格、车间标准物料架的层间高度，不需要额外调整储物空间尺寸。桶身预留的标签粘贴区域是平整的大平面，方便使用单位粘贴油料类型标识、安全警示标签，不会因为曲面导致标签起翘脱落。倾倒时的流体经过桶口导流面的导向，流出的油柱集中不发散，不需要额外加装漏斗就可以对准大多数机械设备的加注口，减少加注过程中的油料浪费和环境污染。

　　考虑到低温环境下的使用场景，材料选型对应的结构韧性预留了足够余量，在零下20摄氏度的环境中，桶身受到正常碰撞不会出现脆裂，适合北方冬季户外作业的使用需求。桶身的转角圆弧半径统一做了规范，注塑成型时模具的加工难度低，脱模斜度控制在1.5度，量产时的成型合格率高，不会出现脱模拉伤的问题。和同容量的传统金属油桶相比，这款塑料结构的储油桶重量更轻，不会因为锈蚀污染内部存储的油料，同时绝缘性能更好，在加注汽油等易燃油料时，不会因为金属碰撞产生火花带来安全隐患。
