车辆后下部防钻防护结构优化设计

　　在商用车被动安全设计领域，后下部防钻防护装置是避免乘用车追尾时钻入商用车底部、降低碰撞事故伤亡率的核心安全部件，其结构性能直接决定追尾碰撞场景下的乘员生存空间完整性。日常道路场景中，乘用车与商用车的追尾事故占比不低，由于两类车辆底盘高度差普遍超过400mm，若缺少合规的防钻防护结构，乘用车前部碰撞缓冲区会完全避开商用车尾部刚性结构，直接插入商用车底盘下方，导致乘用车A柱、驾驶舱上部直接承受剪切冲击，这类事故的乘员损伤率远高于普通乘用车追尾事故。

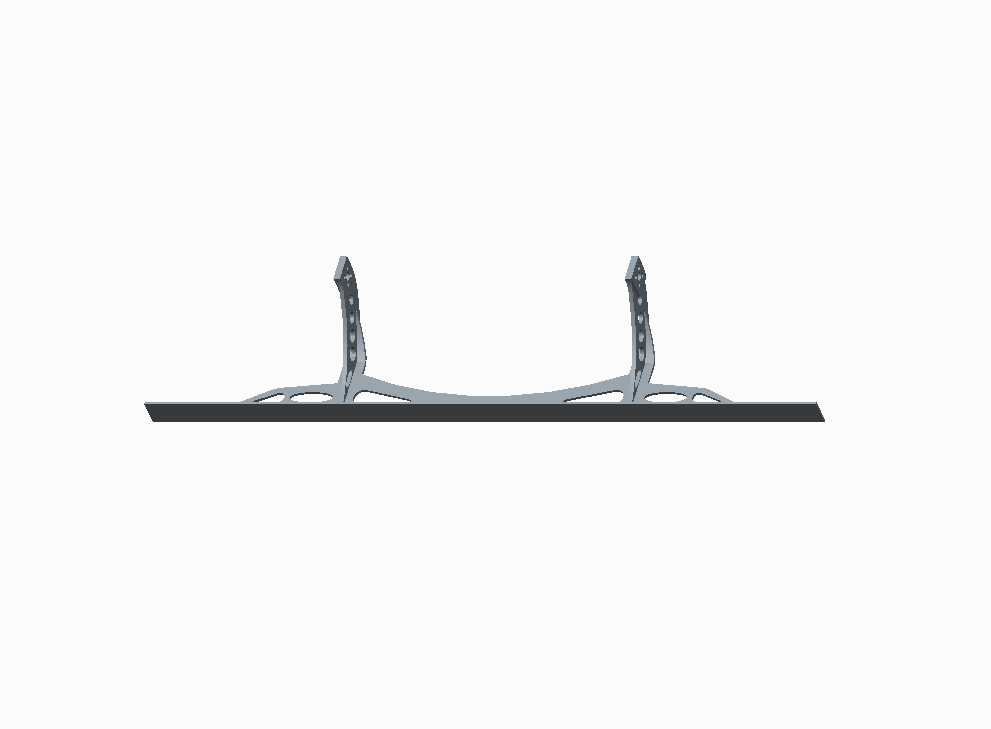

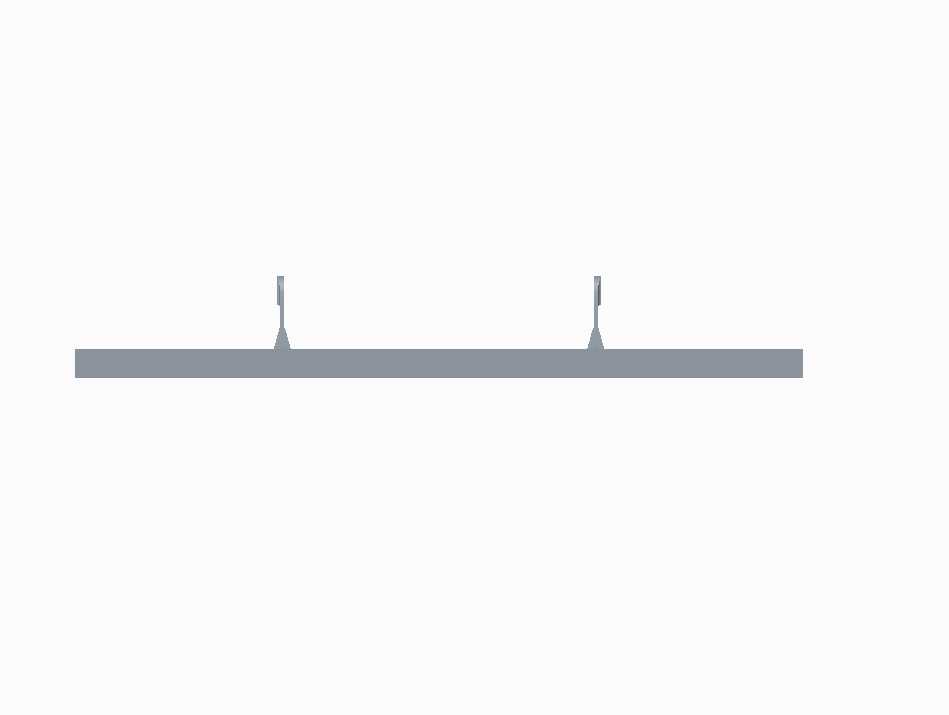

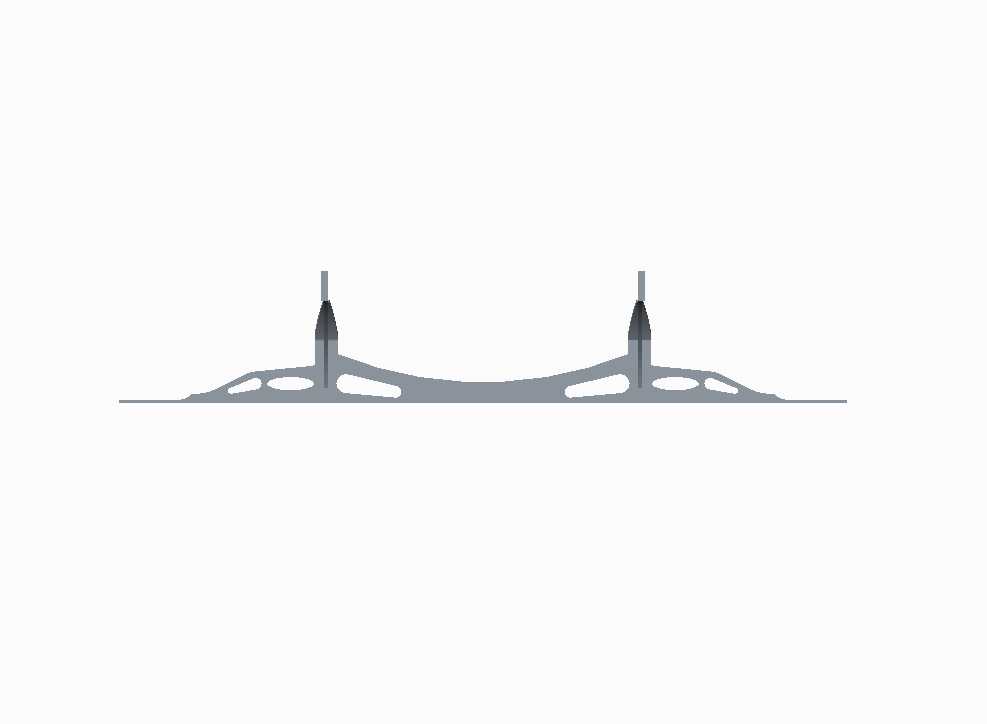

　　本次设计的防钻防护结构，核心围绕碰撞工况下的应力分布均匀性、安装适配性、轻量化三个核心目标展开。结构整体采用横向承载梁加双侧斜向支撑的布局形式，横向梁作为直接承受追尾冲击的第一接触面，采用平直矩形截面设计，安装后下边缘距离地面的高度控制在法规要求的上限范围内，避免因离地过高导致防护失效，同时横向梁的长度覆盖车辆尾部两侧后轮内侧的完整区间，保证不同偏置比例的追尾碰撞都能让防护结构率先接触乘用车前部防撞梁。双侧斜向支撑从横向梁的两端向后上方延伸，连接到车辆底盘尾部的纵梁安装位，支撑臂上开设多组等距布置的安装孔，一方面可以通过孔位调整适配不同车型的尾部安装点位置，降低同平台不同轴距车型的适配改造成本，另一方面孔位可以在碰撞过程中通过可控的孔边变形吸收部分冲击能量，避免应力完全集中在支撑与横梁的焊接位置。

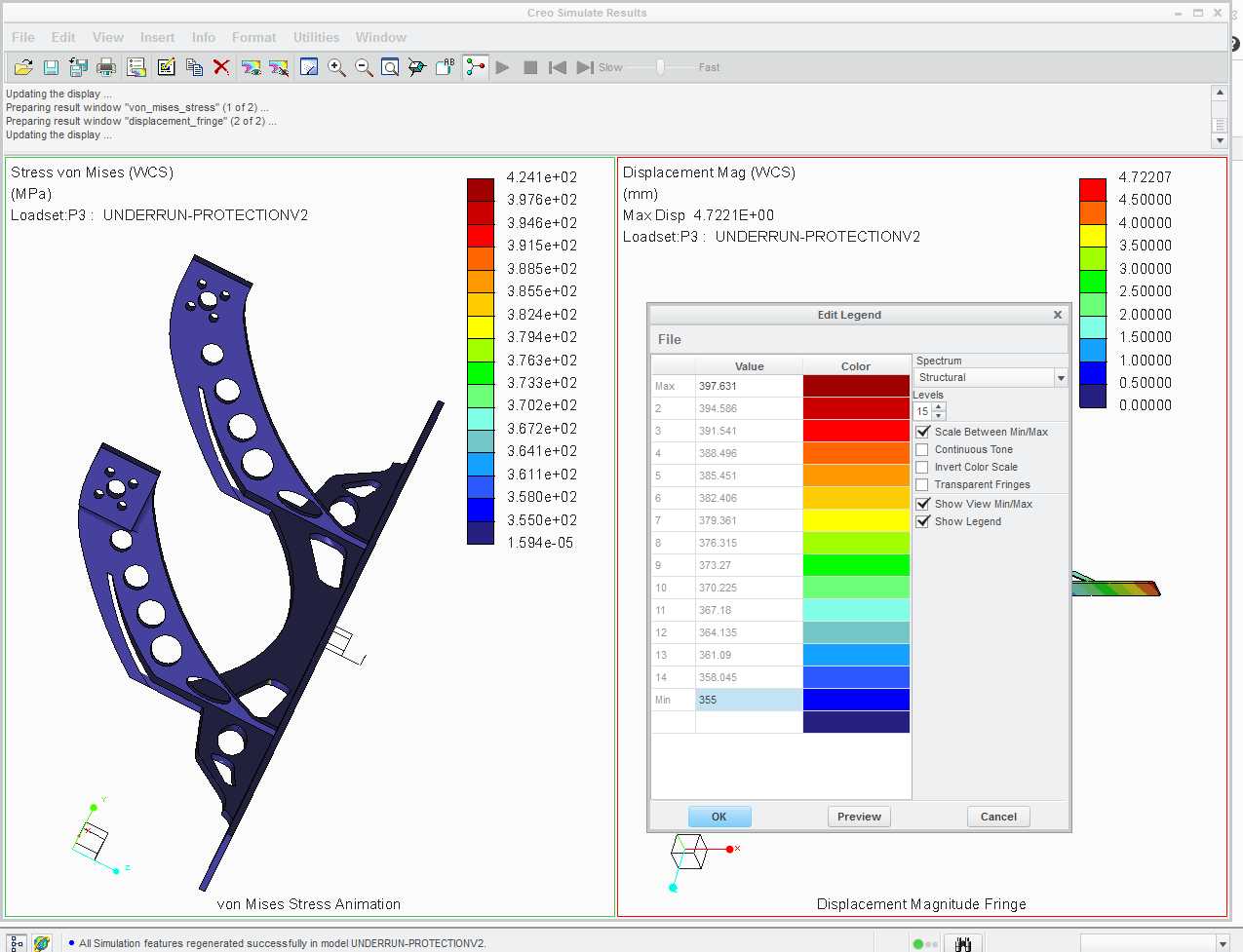

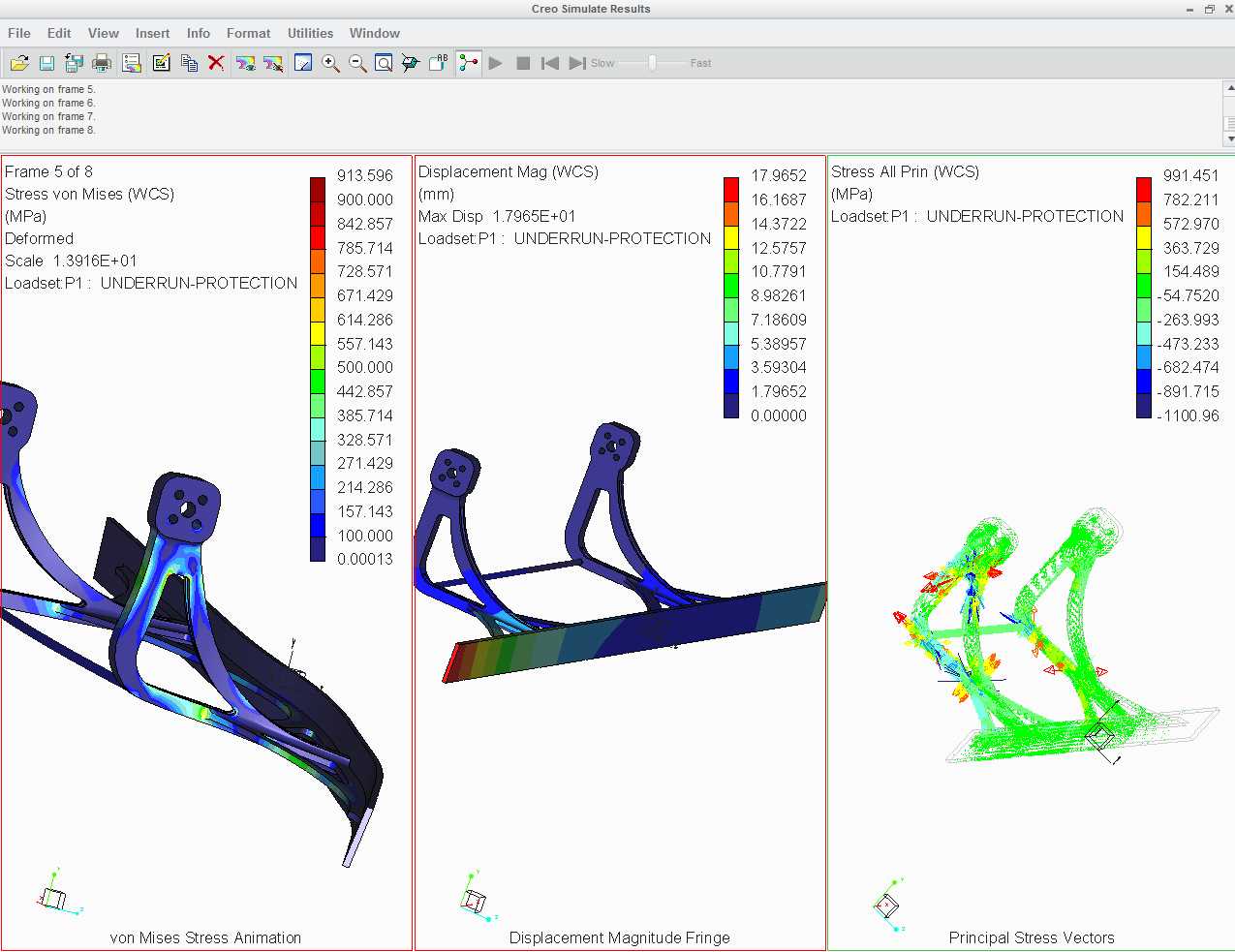

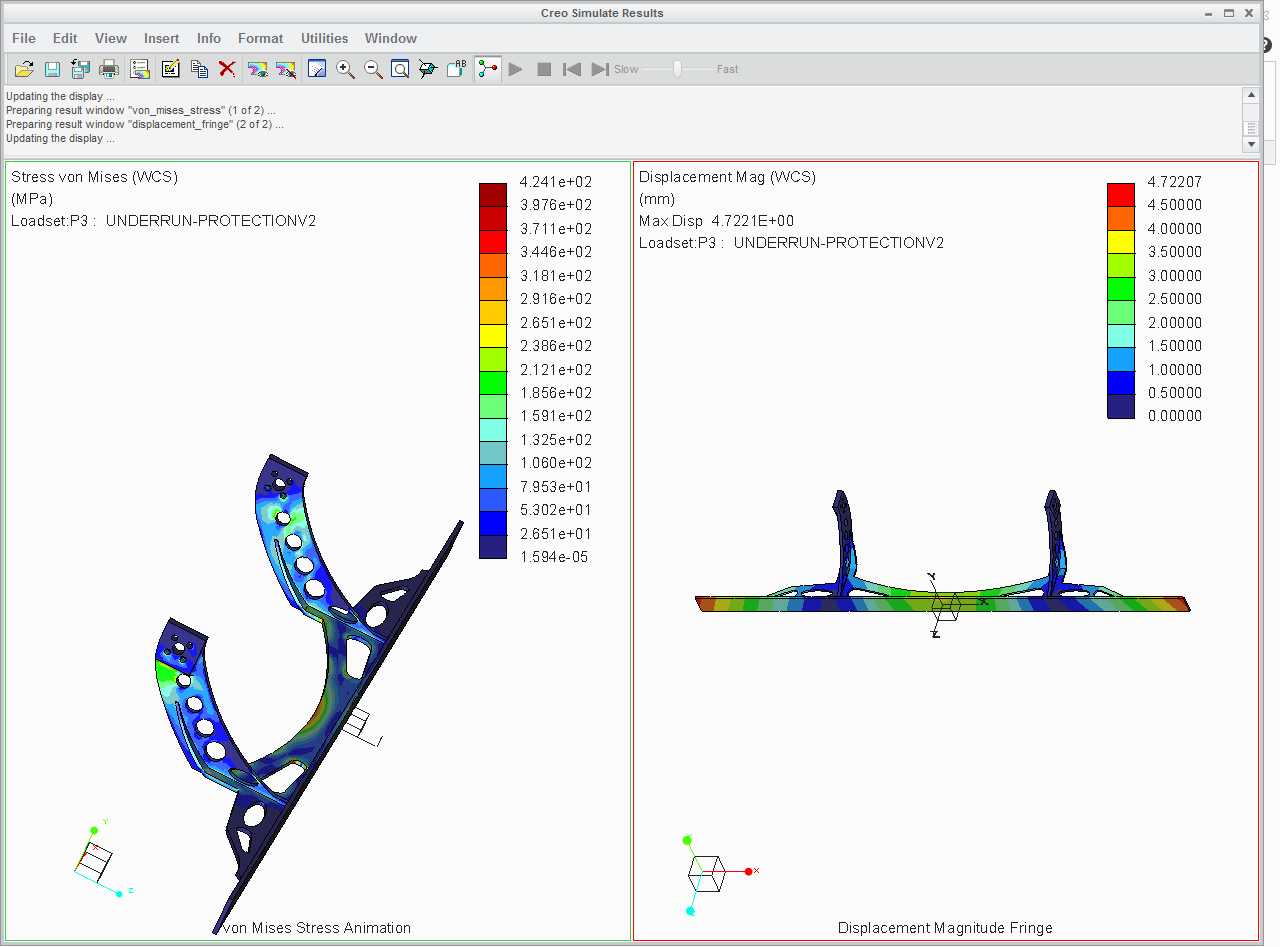

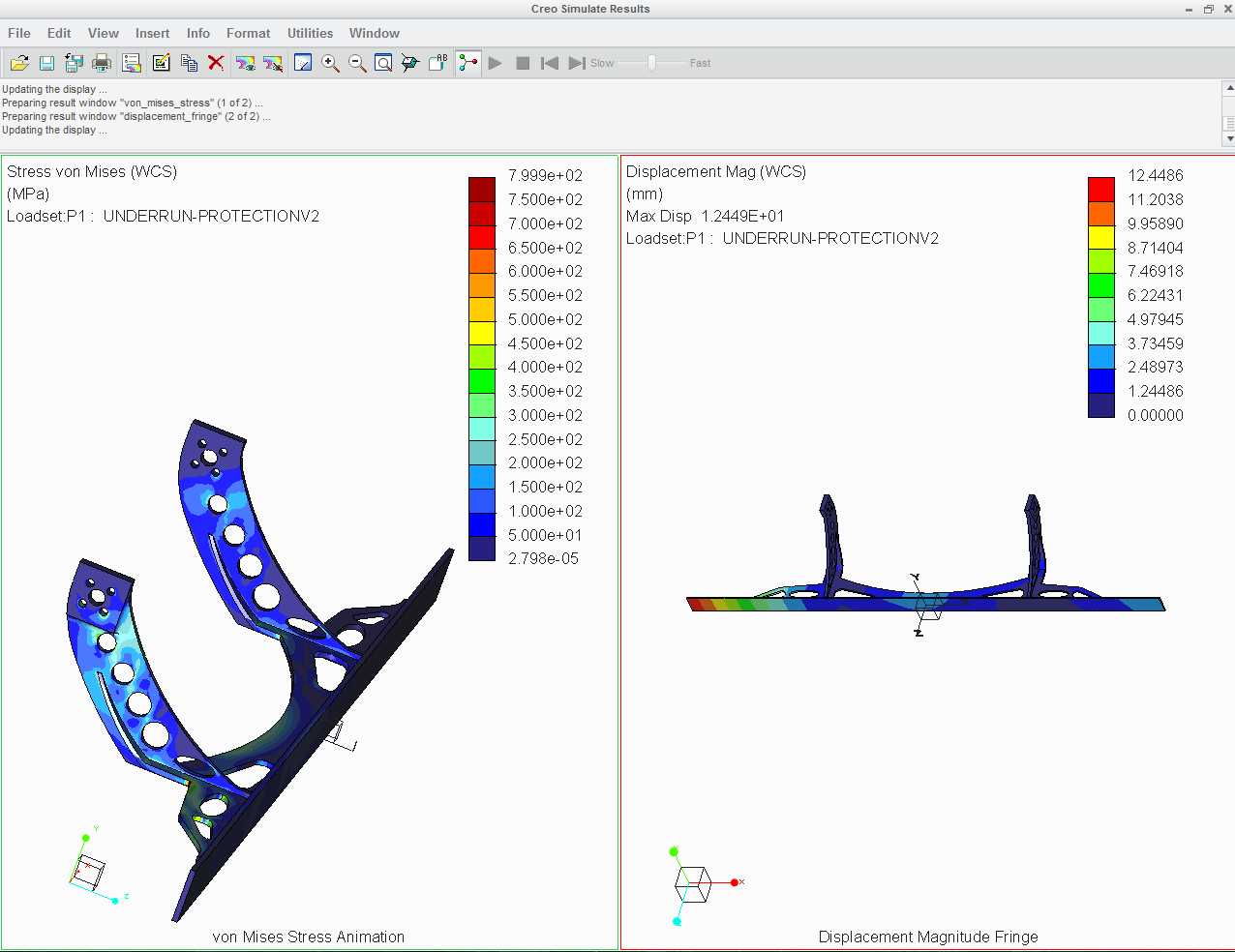

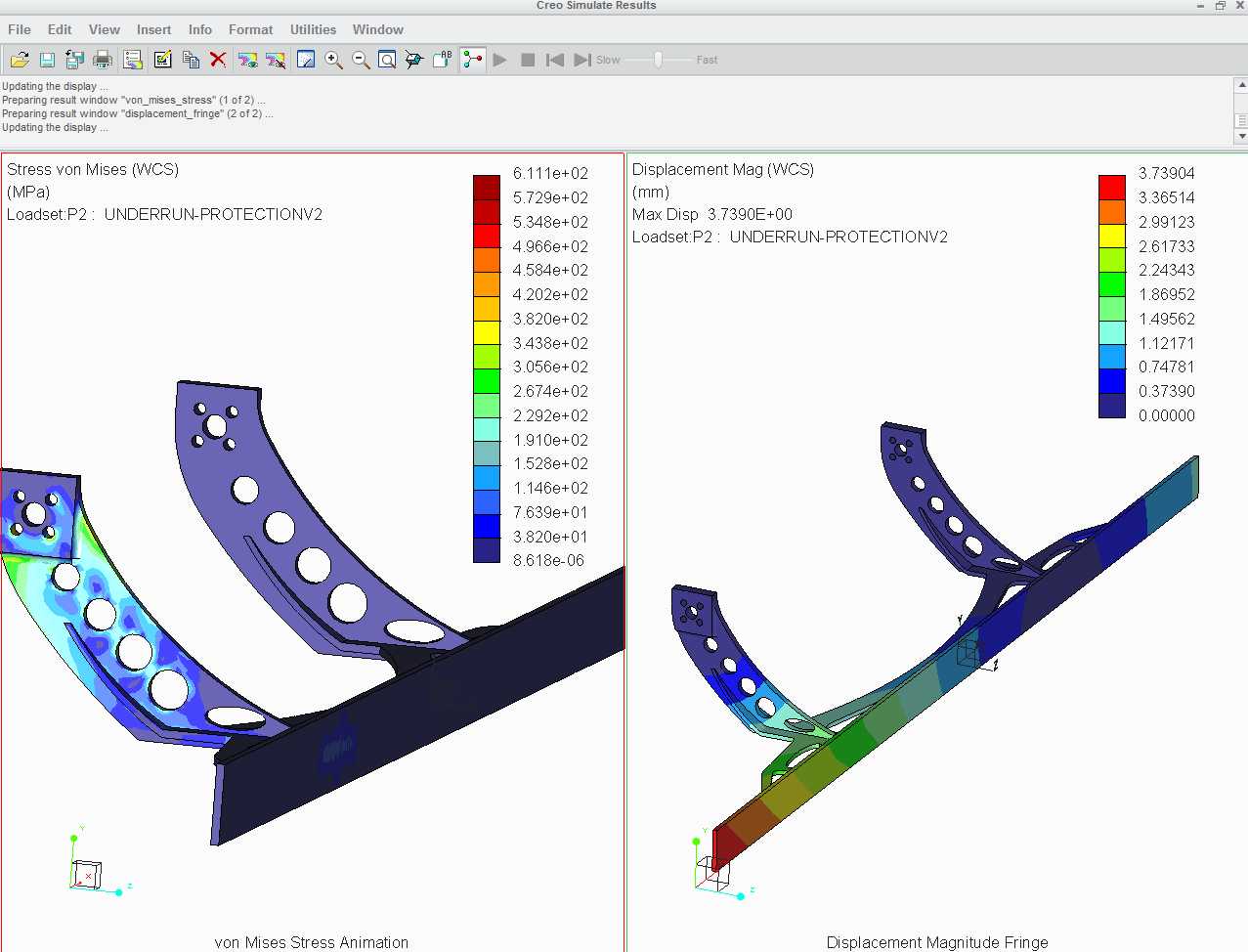

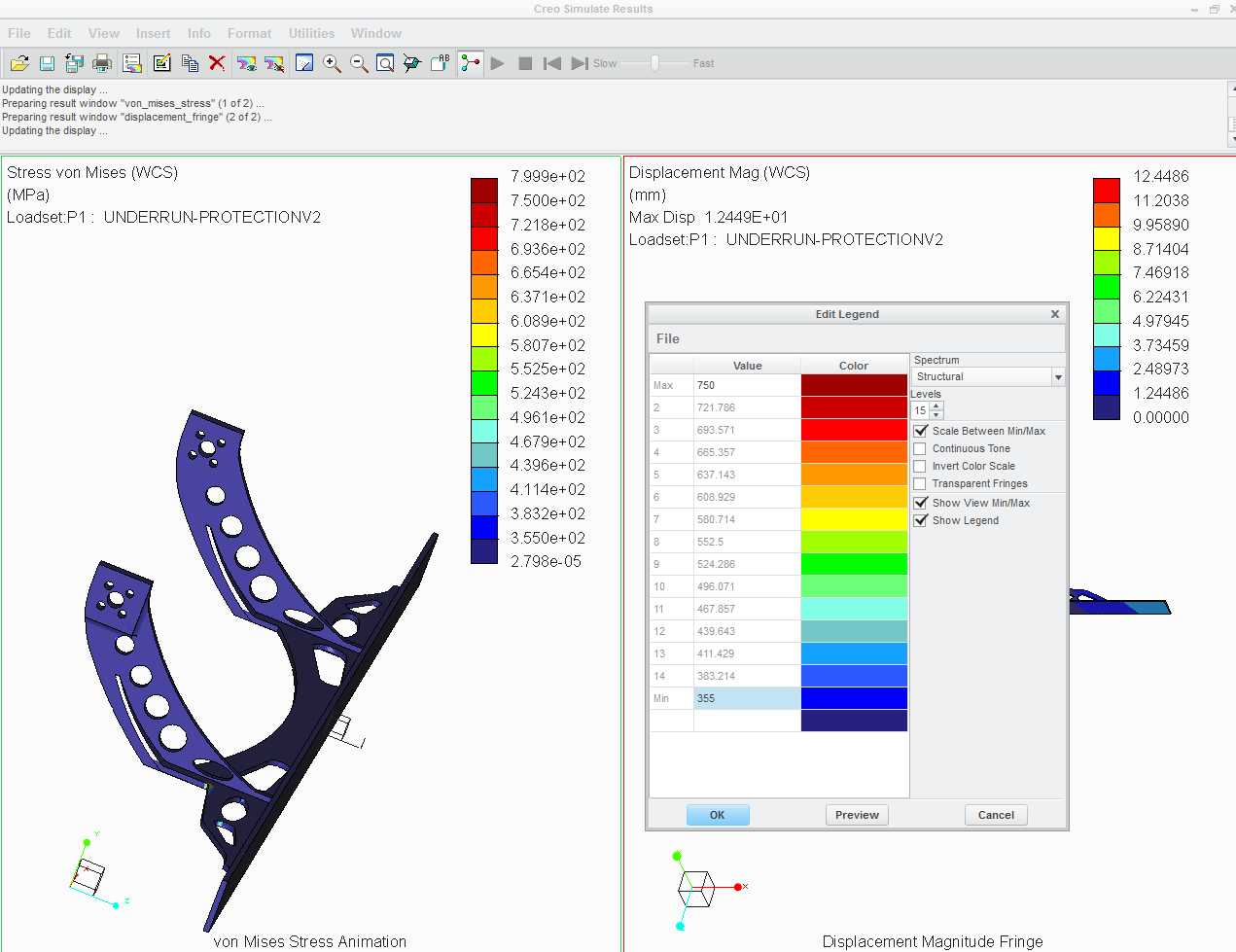

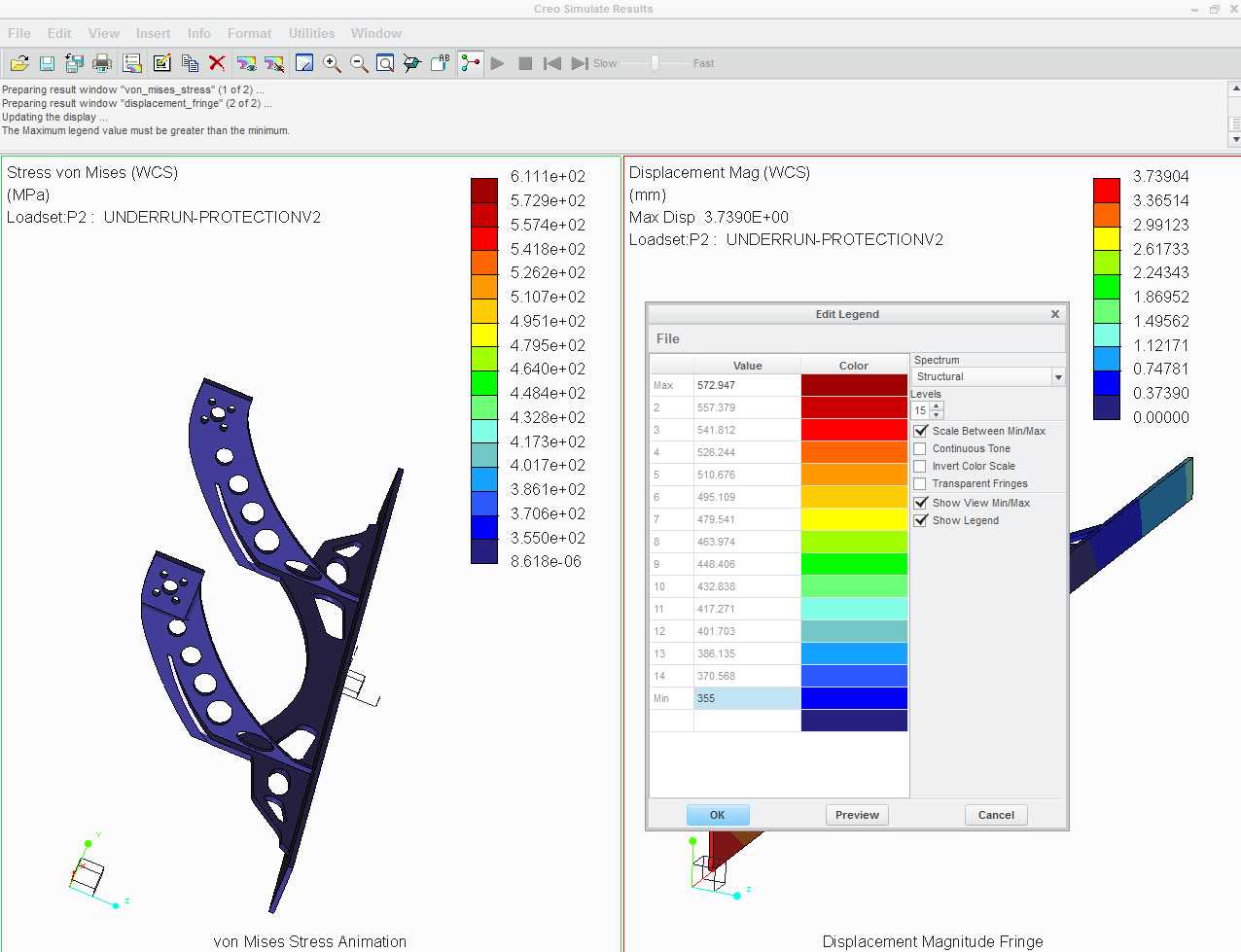

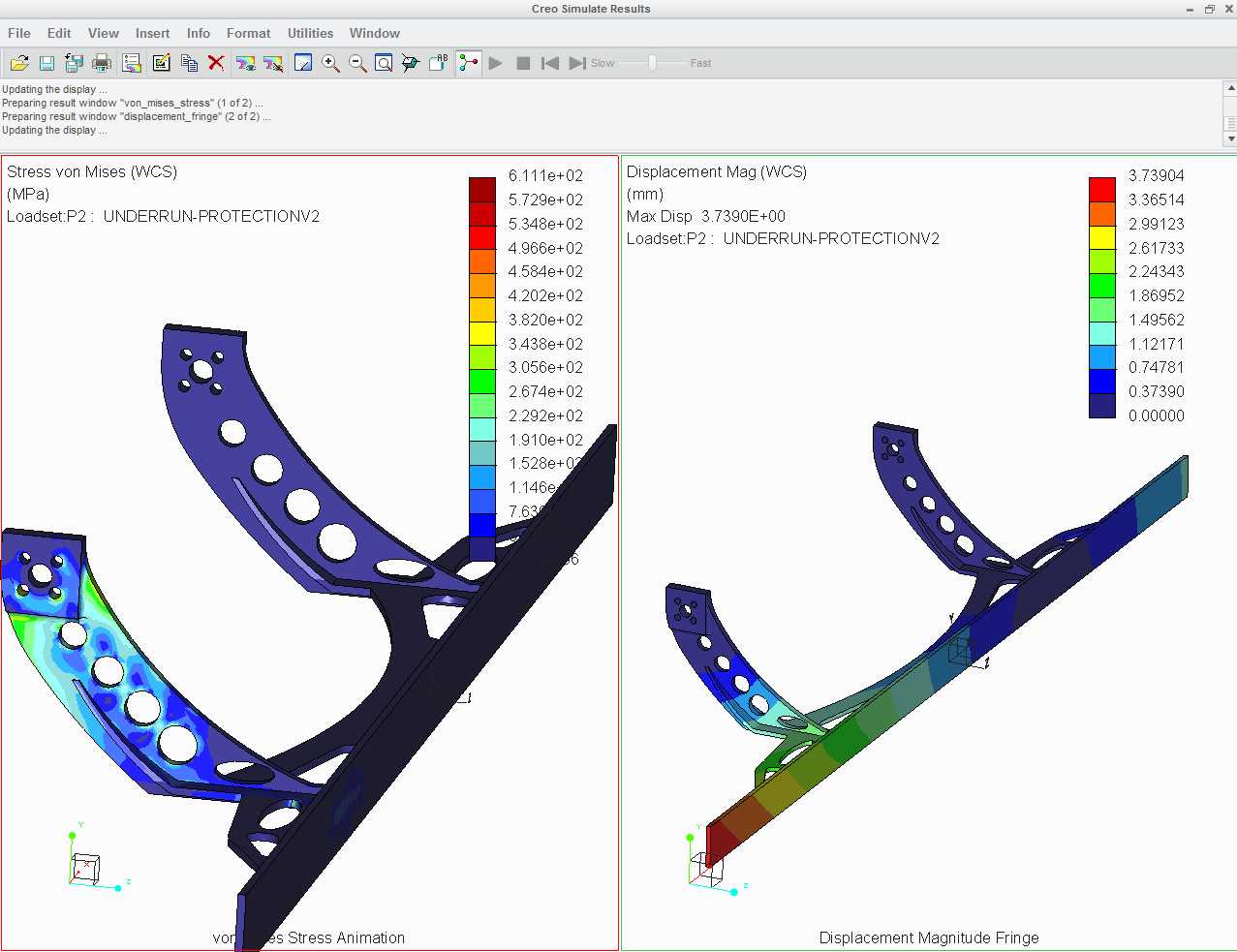

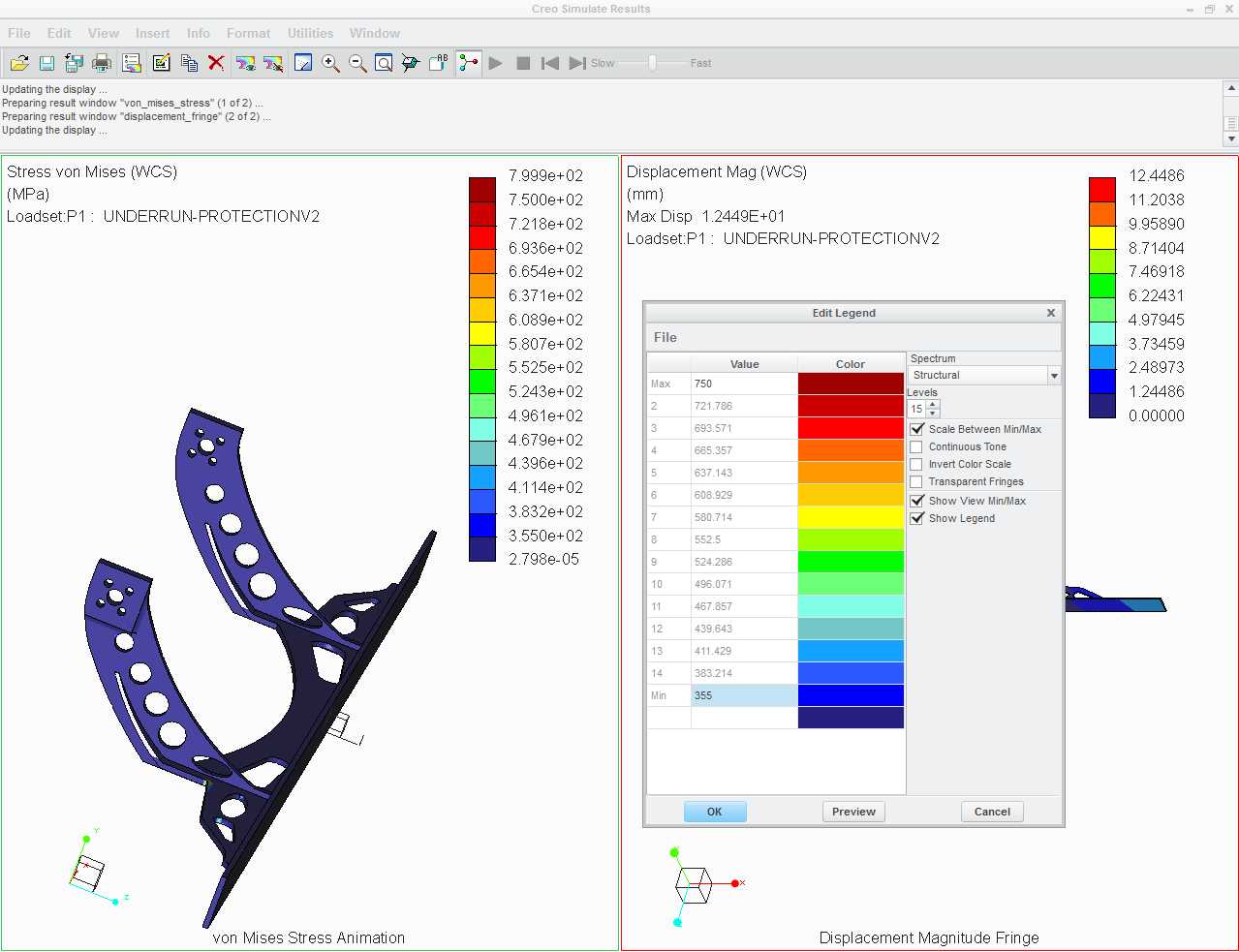

　　结构仿真阶段针对三种典型追尾碰撞位移工况做了完整的应力校核，以常用商用车底盘结构钢的屈服强度355MPa作为应力阈值，排查全结构的应力集中区域。最初的设计方案在支撑臂与横梁连接的凹角位置出现了超出阈值的应力集中，这类应力集中在实际碰撞中会直接导致该位置率先断裂，使整个防护结构提前失去承载能力。优化过程中调整了凹角位置的过渡圆角，同时在支撑臂的截面厚度上做了梯度变化，靠近安装点的位置厚度适当增加，靠近横梁的位置通过曲面过渡分散应力传递路径，最终所有工况下的结构最大等效应力均控制在屈服强度范围内，同时三种工况下的最大位移量均满足碰撞时的防护空间要求，不会出现因结构变形过大导致乘用车钻入的情况。

　　考虑到不同仿真平台的使用需求，结构设计过程中对曲面做了分类处理，拆分出适合不同仿真场景的曲面组，避免因曲面碎面过多导致仿真网格划分失败，同时控制整体结构重量在合理区间，不会给车辆带来过多的额外负载。安装边界上，支撑臂上端的安装面采用平面带定位孔的设计，可直接匹配商用车尾部纵梁的标准安装孔位，不需要额外在底盘上焊接转接支架，降低生产装配环节的工作量，横向梁的两端做了圆弧收边处理，避免车辆日常行驶过程中尖锐边缘对周边人员、物品造成剐蹭损伤。

　　从实际使用场景来看，该结构除了满足追尾碰撞的防护要求，也兼顾了车辆日常倒车、低速挪车时的尾部防护作用，横向梁的截面刚度足够承受低速接触时的冲击力，不会因轻微剐蹭就出现结构变形。结构表面没有多余的凸起结构，后续做防腐喷涂、标识粘贴都比较方便，也不会在车辆行驶过程中产生额外的风阻。整个设计过程没有为了追求极致轻量化而牺牲结构安全冗余，所有的材料去除、壁厚减薄都建立在应力仿真结果的基础上，在保证碰撞防护性能达标的前提下，尽可能控制结构自重，平衡安全性能与整车能耗表现。
