外螺纹连接直通过载泄压阀结构设计

　　在液压、气动、流体输送管路系统的压力防护设计中，泄压类元件是保障系统运行安全的核心部件，这款直通式泄压结构的三维建模，完全围绕实际管路安装的工况需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现与装配适配。从实际应用场景来看，这类泄压结构常被用在小型液压动力单元、压缩空气支路、低压流体输送管线、小型制冷回路中，当系统内部压力超过设定阈值时，阀芯组件会自动开启泄放多余介质，避免管路、仪表、密封件因超压出现破损、泄漏甚至爆管事故，相比大型法兰连接的安全阀，这款小通径直通结构更适合安装空间紧凑、通径较小的支路管线，不需要额外的安装支架，直接通过两端的螺纹结构串联在管路中即可完成装配。

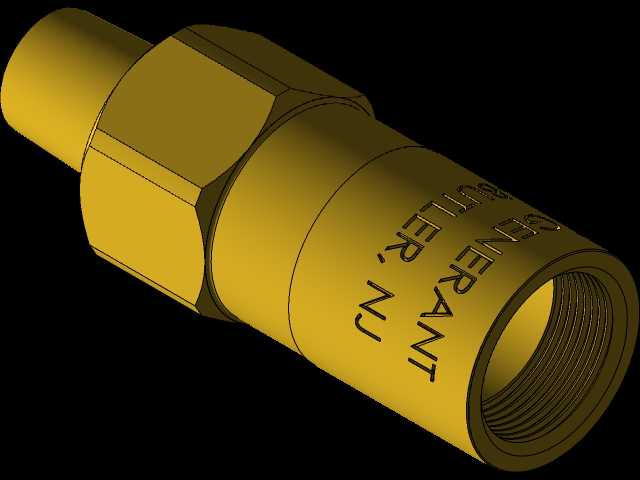

　　从功能特性来看，这款泄压阀采用一体式阀体设计，主体外圆加工有六角扳拧结构，方便安装时使用标准开口扳手施加拧紧力矩，避免阀体表面被工装夹伤；一端为外螺纹插装结构，可直接拧入预设内螺纹的阀块或管路接头中，另一端为内螺纹接口，可对接同规格的外螺纹管路，进出口同轴直通的流道设计，能最大限度降低介质正常流通时的压力损失，不会对管路的正常输送效率造成明显影响。阀体内部的流道做了阶梯式设计，分别对应阀芯导向、密封座、弹簧安装腔的不同尺寸需求，阀芯采用锥面密封结构，密封配合面的粗糙度要求控制在Ra0.8以内，保证泄压阈值稳定，不会出现正常工作压力下的内泄漏问题；弹簧的安装腔预留了足够的压缩行程，可根据不同的泄压阈值需求更换不同刚度的弹簧，不需要改动阀体的主体结构就能适配0.1-1.6MPa区间的不同压力防护需求。

　　从设计思路上看，建模过程中优先保证了装配尺寸链的合理性，所有配合面的公差都按照机械设计手册的推荐值选取：螺纹配合采用6H/6g的中等公差精度，兼顾密封性能与装配便利性；阀芯与导向孔的配合采用H8/f7的间隙配合，保证阀芯动作灵活无卡滞，同时不会因为间隙过大导致介质异常泄漏；六角扳拧结构的对边尺寸严格遵循国标紧固件的对应规格，确保现场安装时不需要定制特殊工装，使用常规的呆扳手、活动扳手就能完成拆装维护。外形尺寸方面，这款泄压阀的总长度控制在适配6s规格安装空间的范围内，最大外圆直径不超过六角结构的对边尺寸，安装时不需要在周边预留过大的操作空间，只要保证扳手能卡入六角结构完成拧动即可；两端螺纹的同轴度公差控制在0.05mm以内，避免安装后出现管路别劲、密封面错位的问题；阀体表面的标识字符采用凹刻设计，深度控制在0.2mm，不会因为长期的介质冲刷、外部磕碰导致标识模糊，方便后期运维时识别阀门的压力等级、通径参数。

　　在安装边界的考量上，建模时特意验证了不同安装姿态下的结构兼容性，不管是水平安装、垂直安装还是倾斜安装，内部的阀芯与弹簧结构都能正常动作，不会因为重力因素导致泄压阈值出现偏移；进出口的螺纹端部都加工有标准的退刀槽与倒角，既方便装配时引导螺纹对中，也能预留出密封垫片或者生料带的缠绕空间，保证连接位置的密封可靠性。另外，阀体的壁厚经过强度校核，在1.5倍额定压力的工况下，阀体的最大应力远低于常用铜合金或者不锈钢材质的许用应力，不会出现阀体变形、开裂的问题；流道的转角位置都做了小圆角过渡，避免介质长期冲刷转角位置导致的气蚀、磨损问题，延长阀门的实际使用寿命。对于结构设计从业者来说，这个模型的建模逻辑完全遵循实际加工工艺，所有特征都可以通过常规的数控车削、铣削工艺加工实现，没有无法落地的异形结构，不管是用来做管路系统的虚拟装配验证，还是作为派生设计的基础原型，都能直接复用核心的结构尺寸与配合参数，不需要做过多的调整就能适配不同的工况需求。
