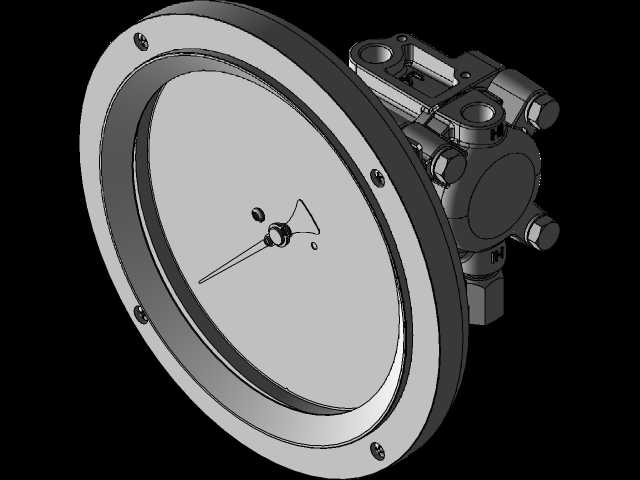

这款液位检测仪表的三维结构还原,完全参照工业现场侧装式液位计的实际装配逻辑搭建,核心测量单元采用差压检测原理,通过感压膜片感知液相静压与气相压力的差值,换算得到密闭容器内的实际液位高度,在化工反应釜、常压储槽、承压罐区的液位监测场景中应用极广,尤其适配带压工况下的腐蚀性介质液位测量,避免浮球式、投入式液位计易卡滞、易被介质腐蚀的问题。从结构设计来看,前端圆形法兰盘为安装基准面,盘面均匀分布4个螺栓过孔,适配DN100标准法兰的安装孔距,安装时法兰密封面与容器侧壁的预留法兰对接,加装耐油橡胶或聚四氟乙烯密封垫后穿入螺栓紧固,即可保证承压状态下无介质泄漏,法兰盘厚度为12mm,足够承受1.6MPa公称压力下的结构载荷,
不会出现法兰变形导致的密封失效问题。表盘部分采用轴向嵌装结构,表盘直径为150mm,盘面刻度均匀分布,指针通过中心转轴与内部测量机构的传动组件连接,可直接现场读取液位数值,无需额外供电即可完成就地指示,在断电、现场无辅助电源的工况下仍能正常提供液位参考,表盘外沿设置卷边防护结构,可避免现场安装、巡检过程中磕碰导致表盘玻璃碎裂。后端的测量阀体部分集成了三组过程接口与阻尼结构,上下两组接口分别连接容器的气、液相引压管,中间接口用于排污、排气或加装压力校验装置,阀体内部的流道做了圆弧过渡处理,可减少介质压力波动对测量值的冲击,避免指针频繁抖动导致的读数误差,阀体与法兰盘之间采用一体化铸造成型的连接结构,相比焊接结构减少了泄漏点,
同时提升了整体结构刚性。建模过程中对内部传动的曲柄连杆机构、膜片固定结构、指针转轴的配合间隙都做了还原,装配时可清晰看到各部件的运动逻辑:当液位升高时,液相侧静压增大,推动膜片产生微小位移,通过传动杆带动扇形齿轮转动,最终驱动指针轴上的小齿轮转动,带动指针向高液位刻度偏转,整套传动机构的传动比经过匹配,可保证全量程范围内的刻度线性度,避免低液位或高液位区间读数偏差过大。安装边界方面,该液位计整体轴向长度为220mm,阀体部分最大径向尺寸为120mm,安装时需在容器侧壁法兰外侧预留至少300mm的操作空间,方便后期引压管连接、排污操作以及表盘读数,法兰安装面的垂直度公差需控制在1°以内,避免安装倾斜导致内部传动机构卡滞,影响测量精度。
在实际选型应用中,这类液位计可根据测量介质的特性更换不同材质的密封膜片,比如测量强酸介质时选用哈氏合金膜片,测量普通水、油类介质时选用316L不锈钢膜片,适配不同工业场景的测量需求,相比远传式液位计,这种纯机械结构的就地指示液位计可靠性更高,维护成本更低,常作为远传液位计的现场比对仪表,用于校验远传信号的准确性,避免信号传输故障导致的液位误判。建模时对各部件的配合公差也做了对应设置,比如法兰螺栓孔与螺栓的间隙配合、转轴与轴套的间隙配合、密封槽的尺寸精度都符合机械加工的实际要求,可直接用于生产装配的参考,也可作为工业场景三维布局的元件模型,直接导入厂区三维数字化模型中完成设备布局校验,检查安装空间是否存在干涉。
