角式连接泄压阀工业结构三维建模

　　在流体输送管路系统的压力防护设计环节，泄压类元件的选型与结构适配直接决定整套系统的运行安全冗余度，这款角式结构的泄压元件，主要适配空间受限的管路转角安装场景，区别于直通式泄压阀的轴向流道布局，其进液端与出液端呈90度垂直布局，能够直接替代管路转角处的弯头组件，在完成管路转向连接的同时实现超压泄放功能，减少管路系统的接头数量与潜在泄漏点。从实际功能逻辑来看，该元件核心作用是将管路内部的压力阈值稳定在设计允许范围内，当系统内部介质压力超过预设的开启值时，阀瓣组件会在介质推力作用下克服内部弹簧预紧力向上位移，打开泄放通道将多余介质导出，待系统压力回落至安全区间后，阀瓣在弹簧力作用下自动回座密封，避免介质持续泄漏造成的物料损耗与压力失稳，

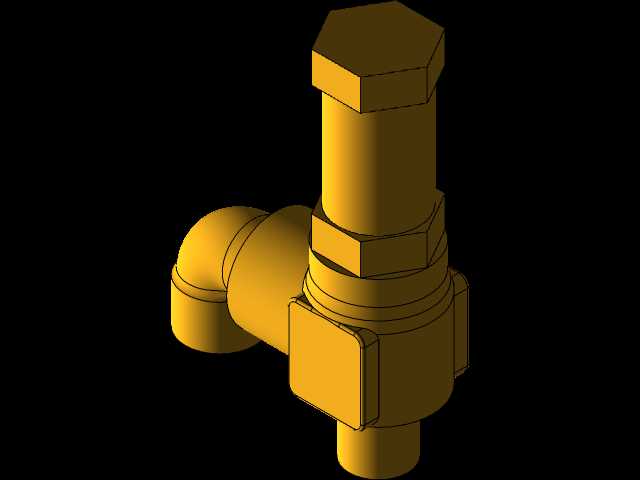

　　这类结构广泛应用在小型液压站、家用供水系统、小型气动回路、制冷管路等对安装空间有严格限制的场景中。从结构设计思路来看，这款模型的建模过程完全遵循实际加工与装配的工艺逻辑，顶部的六角结构是用于调整弹簧预紧力的调节端外轮廓，建模时预留了标准扳手的操作空间，对应实际装配时可以通过旋转该端调整弹簧压缩量，从而匹配不同系统的泄压开启压力需求；中部的六角锁紧结构用于固定调节后的弹簧预紧位置，避免设备运行过程中振动导致调节端松动造成压力阈值漂移；阀体下部的方形结构是阀体与下端盖的连接紧固部位，建模时对应了实际装配的螺栓连接位布局，能够满足后期拆解维护、更换内部密封件与弹簧的需求；侧出的90度弯管流道做了平滑的圆弧过渡处理，

　　避免介质在转角处形成湍流冲蚀阀体内壁，同时降低介质流动过程中的阻力损失。从安装边界尺寸来看，该阀的进液端采用外螺纹连接结构，建模时匹配了通用的管螺纹标准参数，出液端同样采用标准外螺纹接口，能够直接对接同规格的管路接头，不需要额外加工转换连接件；整体安装高度控制在紧凑区间，侧出端的中心高度与进液端的轴向距离经过优化，在安装时不会与周边的管路支架、其他阀件产生空间干涉，阀体的最小壁厚经过强度校核，能够满足常规低压流体工况的承压需求，内部流道的通径尺寸匹配对应流量等级的泄放需求，保证超压状态下能够快速将系统压力泄放至安全值。建模过程中对各部件的配合公差做了对应还原，阀瓣与阀座的密封面做了贴合度的结构处理，

　　弹簧安装腔的内径尺寸匹配常规标准弹簧的外径参数，后期如果需要做参数化调整，可以直接修改对应特征的尺寸参数，快速适配不同通径、不同压力等级的设计需求，不需要重新搭建整体模型框架。对于结构设计从业者来说，这类角式泄压阀的建模重点在于流道的平滑过渡处理、各连接部位的标准件匹配、活动部件的行程空间预留，很多新手建模时容易忽略调节端的扳手操作空间、锁紧螺母的拧动空间，导致设计出的结构在实际装配时无法使用工具完成紧固操作，或是流道转角处做直角处理造成介质流动阻力过大、局部冲蚀严重的问题，这款模型在这些细节上都做了符合工程实际的处理，能够直接作为同类型阀件设计的参考原型，也可以用于流体仿真分析的基础模型，通过调整弹簧刚度参数、阀瓣密封面角度，可以模拟不同工况下的泄压开启特性，为实际产品的性能验证提供结构基础。
