工业径向连接式压力检测仪表结构设计

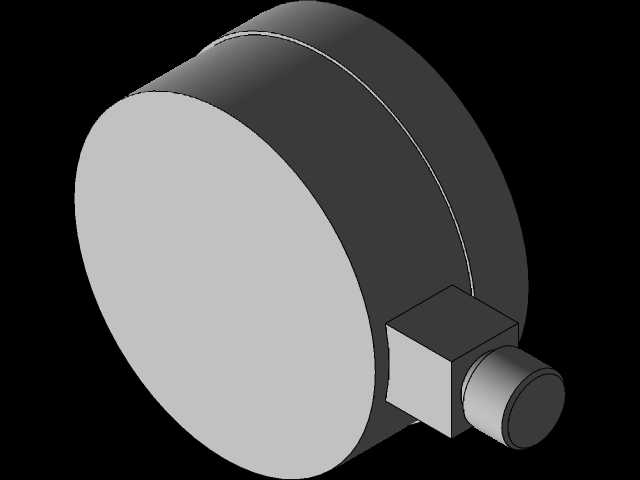

　　在液压站、气动管路、化工流体输送、供水供气系统的现场运维与设备配套场景中，压力检测仪表是获取管路内部流体压力参数的核心感知部件，这款径向侧接式压力计的三维结构，完全围绕工业现场的安装适配、读数便捷性、长期运行稳定性做设计落地。从结构布局来看，主体采用圆形表盘壳体设计，这种形态并非单纯的外观选择，圆形壳体在承受内部压力波动、外部环境磕碰时的应力分布更均匀，相比方形壳体不存在边角应力集中的问题，适配工业现场复杂的安装工况，哪怕是在有轻微振动的设备旁安装，壳体的抗形变能力也更优异。表盘正面预留了足够的标识与刻度安装平面，现场操作人员站在设备正前方即可清晰读取压力数值，不需要额外调整观测角度。

　　侧部的径向连接接头采用方形基座加外螺纹接头的组合结构，方形基座的作用是给安装扳手提供可靠的夹持面，现场安装时不需要额外夹持圆形表盘壳体，避免安装过程中施力过大导致表盘内部机芯错位，外螺纹接头可直接对接工业现场通用的内螺纹管路接口，不需要额外定制转换接头，大幅降低现场安装的适配成本。从设计思路上，这款压力计的结构做了明确的功能分区：圆形壳体内部预留了足够的空间容纳波登管、传动放大机构、指针转轴等核心机芯部件，壳体的壁厚设计兼顾了防护性能与整体重量，不会因为壁厚过薄导致防护等级不足，也不会因为壁厚过大增加不必要的材料成本与安装负重。侧接接头的流道与壳体内部的压力感应腔做了同轴连通设计，流体进入感应腔的路径没有直角弯折，

　　可减少压力传递过程中的迟滞，让压力数值的反馈更及时，避免流道死角残留流体介质造成的测量误差，尤其是在测量带有少量杂质的流体时，平滑的流道也能降低杂质堵塞的概率。在安装边界方面，这款压力计的圆形壳体直径适配工业现场常规的表盘安装开孔尺寸，侧接接头的轴向长度经过优化，安装后不会因为接头过长导致与周边管路、阀件产生干涉，接头的螺纹规格选用工业管路通用的标准管螺纹，密封面的位置预留了足够的密封件安装空间，现场安装时搭配标准密封垫或者生料带即可实现可靠密封，不需要额外加工密封结构。表盘的正面与壳体之间采用卷边压合的密封结构，可阻挡现场的粉尘、水汽进入壳体内部，保护内部的机芯部件与刻度标识，适配多粉尘、有轻微溅水的工业车间环境。

　　从实际使用的角度，这种径向连接的压力计适合安装在管路的水平段或者垂直段的侧面位置，表盘正面朝向操作人员的巡检通道，日常巡检时不需要俯身或者侧身即可快速读取压力数值，相比轴向连接的背接式压力计，不需要在设备面板上开孔安装，可直接固定在管路接头上，安装工序更简单，后期维护拆卸也更方便。在结构细节上，接头与壳体的连接位置做了加强过渡设计，避免现场安装时扳手施力过大导致接头与壳体的连接部位断裂，壳体的外表面做了哑光处理，避免现场灯光或者阳光反射导致读数时产生眩光，影响数值读取的准确性。整个模型的结构完全还原了工业压力计的实际装配关系，每个部件的尺寸边界都符合工业现场的安装规范，不管是做设备配套的选型参考，还是做管路系统的三维布局设计，都可以直接调用这个模型来校验安装空间、对接接口尺寸，避免后期现场安装时出现干涉、接口不匹配的问题。在流体系统的设计中，压力计的安装位置往往需要避开管路的弯头、变径等流态紊乱的区域，这款模型的尺寸参数可以帮助设计人员在三维布局阶段就预留出足够的安装与操作空间，保证压力计安装后处于流态稳定的管路段，获取更准确的压力测量数据，同时也给后期的校验、拆卸维护留出足够的操作空间，不需要拆卸周边的其他阀件即可完成压力计的更换作业。
