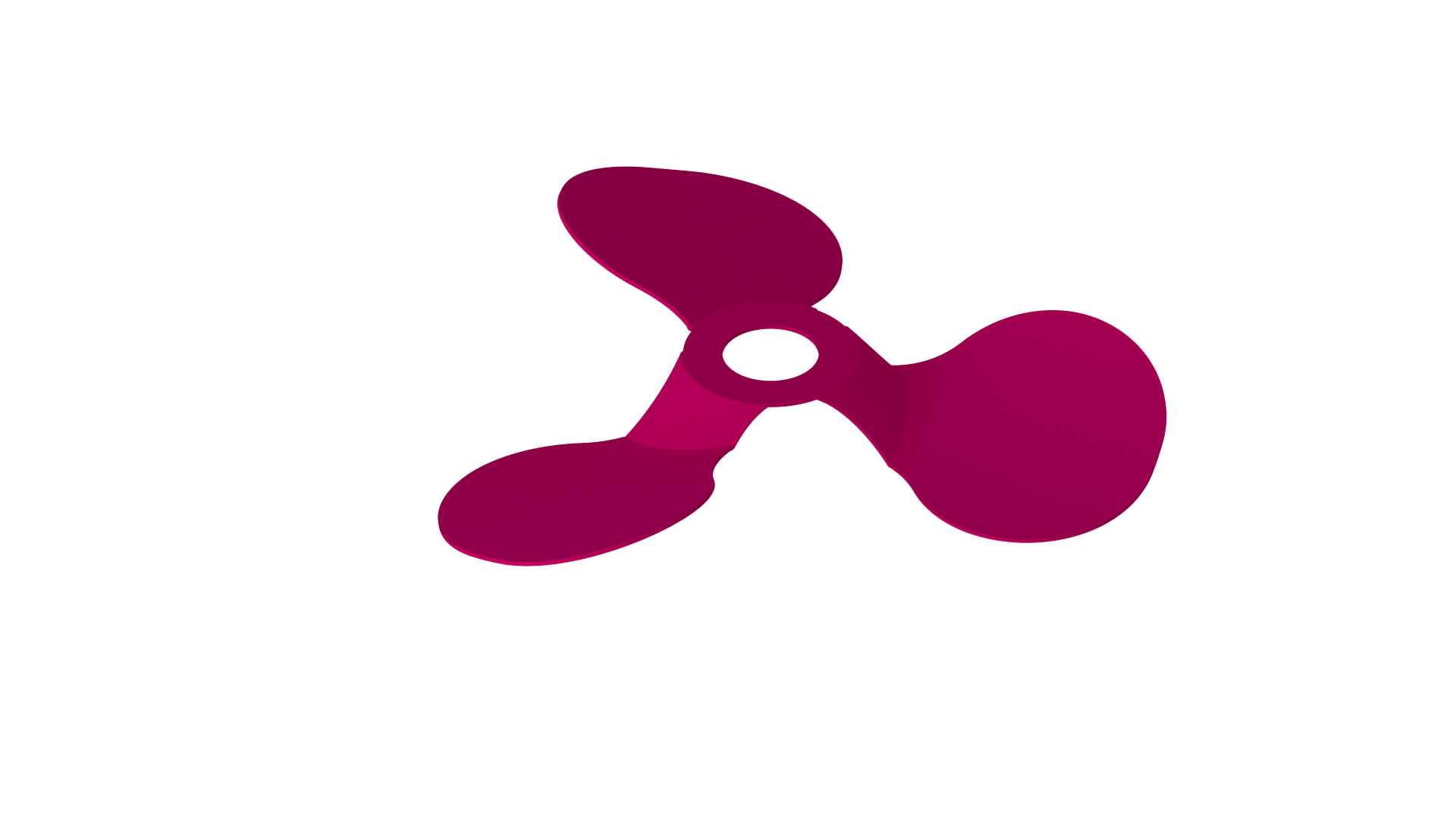

三叶曲面扇叶结构三维数模设计

　　这款三叶扇叶的结构设计，首先要匹配小型送风设备的实际工况需求，日常应用覆盖桌面手持小风扇、小型散热风道、玩具类送风装置等多个场景，核心作用是通过定速旋转推动空气定向流动，实现局部空气循环或者定点散热的功能。从结构设计逻辑来看，三叶布局是小尺寸扇叶的经典选型，相比两叶结构，三叶在相同转速下的送风均匀性更好，动平衡调校难度更低，运行时的气流脉动更小，不会产生明显的间断风感；相比四叶及以上的多叶结构，三叶的转动惯量更小，对驱动电机的扭矩要求更低，适配小功率微型电机的输出特性，能有效降低小型设备的供电负载，延长便携类设备的续航时长。

　　扇叶的曲面设计是整个结构的核心，每一片叶片的翼型截面都经过弧度优化，从叶根到叶尖的弦长、扭转角呈渐变过渡：叶根位置与中心轮毂衔接，厚度更大，保证旋转时的结构强度，避免长期转动出现应力断裂；叶尖位置做了圆弧收边处理，能减少旋转时的叶尖涡流损耗，降低气动噪音，同时避免尖锐边缘带来的装配划伤风险。中心的安装孔采用正圆形通孔设计，孔位尺寸匹配常用微型电机的输出轴径，安装时可以直接套入电机轴，配合顶丝或者紧定胶就能完成固定，不需要额外设计复杂的转接结构，装配工序简单，适合批量生产的装配需求。

　　从安装边界尺寸来看，这款扇叶的整体回转直径适配小型设备的内部安装空间，叶片旋转时的外轮廓不会与常规小风扇的外壳护网产生干涉，轴向厚度控制在较薄的区间，不会占用过多的设备内部轴向空间，给电机、电池、控制电路板等其他部件预留足够的布置位置。设计过程中需要重点校核动平衡参数，三片叶片的质量分布、曲面角度要保持高度一致，避免高速旋转时产生偏心振动，振动不仅会带来额外的运行噪音，长期使用还会加速电机轴承的磨损，缩短整个设备的使用寿命。

　　在实际选型适配时，这款扇叶可以匹配额定转速在每分钟几千转区间的微型直流电机，送风距离能覆盖半米到一米的局部范围，足够满足桌面个人送风、小型电子元件散热、玩具动态效果实现等场景的需求。叶片的曲面弧度没有采用过大的扭角，避免转动时风阻过大导致电机堵转，即使在低电压供电的工况下，电机也能顺利启动，不会出现启动卡顿的问题。叶根与轮毂的衔接位置做了圆角过渡处理，减少应力集中的问题，即使采用常规的PP或者ABS塑料注塑成型，也能保证足够的结构强度，正常使用过程中不会出现叶片断裂的情况。另外叶片的边缘全部做了倒钝处理，没有尖锐的棱角，即使是应用在玩具类产品上，也能满足日常使用的安全要求，不会划伤使用者。整个扇叶的结构没有复杂的倒扣特征，注塑生产时模具结构简单，脱模难度低，生产良率更高，能有效控制量产的制造成本。
