动态踝足修复辅助矫形支具结构设计

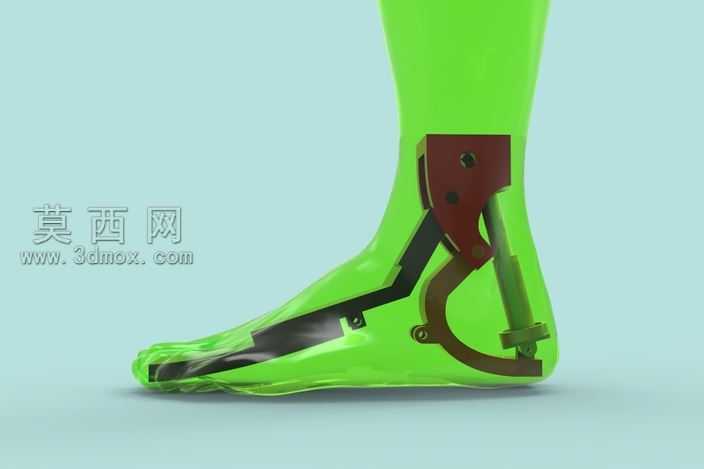

本作品为动态踝足修复辅助支具的三维结构模型，建模过程中以人体足踝自然形态为基础参照，先通过逆向扫描获取的足部外轮廓数据构建贴合人体足部的绿色包覆壳体，壳体采用曲面建模方式完成，精准匹配足背、足底、足跟的自然弧度，保证穿戴时的贴合度与支撑覆盖范围。内部机械支撑结构采用多连杆铰接式设计，分别对应踝关节的跖屈、背伸活动自由度，棕色金属质感的铰接基座固定于小腿下段对应位置，黑色连杆沿足弓走向延伸至前足部位，各铰接点均设置了轴孔配合结构，预留了转动间隙以模拟人体踝部的自然活动范围，同时在足跟后侧设置了带缓冲限位的支撑柱结构，可在行走过程中对足跟落地的冲击力进行缓冲，同时限制踝关节的过度跖屈避免二次损伤。材质渲染阶段，外部包覆壳体赋予半透明亮面绿色塑料材质，模拟轻量化医用高分子外固定壳体质感，内部支撑结构分别赋予哑光金属与高强度工程塑料材质，区分不同部件的功能属性与材质特性，铰接轴部位做了金属高光处理，突出结构的装配关系。设计思路上围绕动态修复的核心需求，打破传统固定支具完全限制踝部活动的缺陷，通过多连杆的联动结构让支具可以跟随人体行走时的踝部自然活动产生对应转动，在提供稳定支撑的同时保留合理活动度，帮助患者在康复阶段进行适度的功能锻炼，各结构部件的连接位置均做了圆角过渡处理，避免尖锐棱角对穿戴者造成剐蹭，整体结构紧凑贴合足部轮廓，不会额外增加过多穿戴体积，兼顾了康复支撑的功能性与穿戴的实用性，结构各部件均为可拆分设计，方便后续根据不同患者的足型尺寸进行参数调整与适配修改。
