二战俯冲式潜水轰炸机结构设计模型

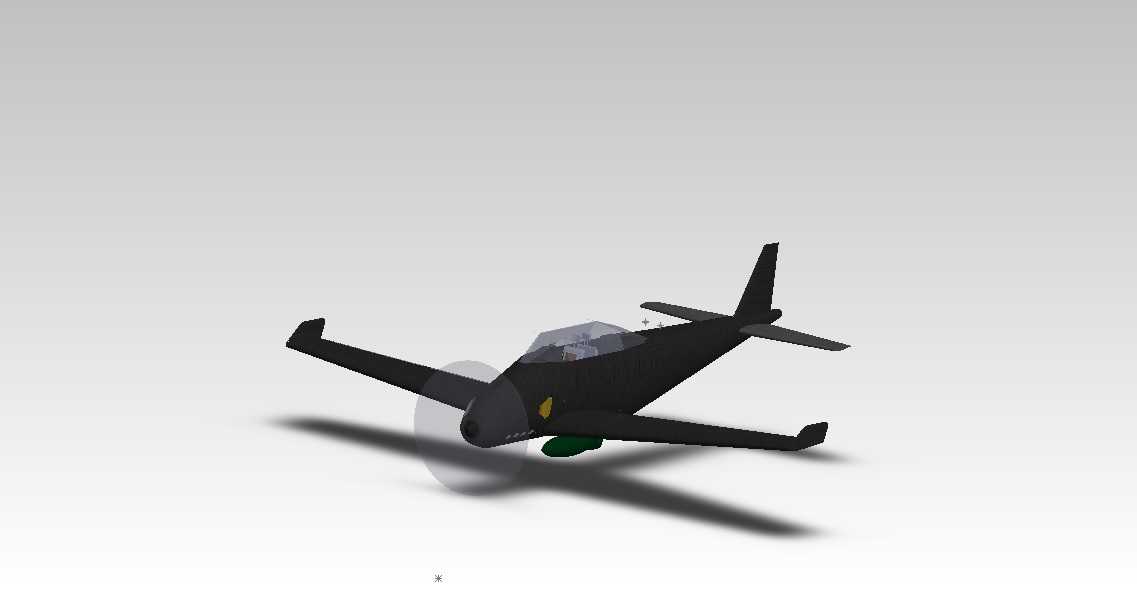

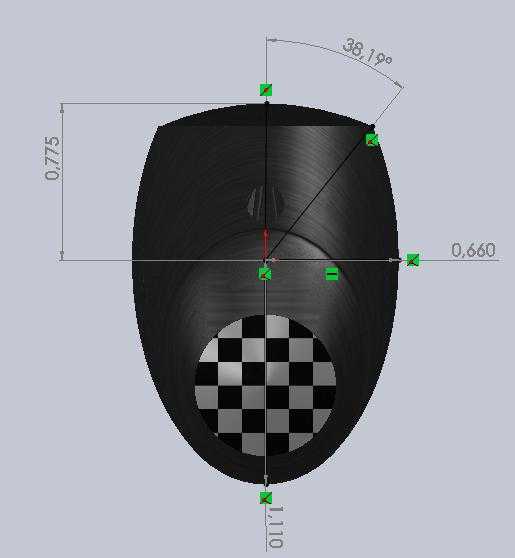

　　该模型还原的是可兼顾潜航与俯冲轰炸功能的特种作战飞行器，这类装备的设计初衷是跨域执行隐蔽突防任务，既能够依托水下航行规避敌方岸基雷达与空中巡逻编队的探测，抵近近岸目标区域后上浮起飞，完成俯冲投弹后可再次选择潜航撤离，在近海特种作战、岛礁破袭场景下具备常规战机不具备的隐蔽性优势。从结构设计逻辑来看，整体外形采用了融合水动力与气动力的流线型构型，机身主体截面做了类椭圆柱收窄处理，既能够降低水下航行时的兴波阻力，也能保证空中飞行时的升阻比处于合理区间，机头位置预留了观察窗与投弹瞄准设备的安装位，机身下部排布的多组开口对应潜航状态下的压载水舱进出水口、起落架收纳舱与弹药挂载舱接口，尾段做了渐进式收尖处理，匹配水下航行的航向稳定性需求，

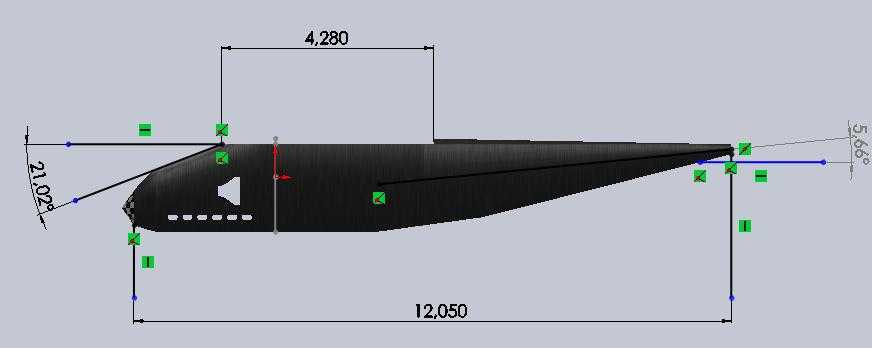

　　同时也能降低空中高速飞行时的尾部紊流影响。从尺寸边界来看，模型标注的机身总长度为12050mm，上部指挥塔结构的突出高度为4280mm，这个尺寸设计严格匹配近岸浅海潜航的吃水深度要求，同时整体外廓尺寸也适配临时隐蔽洞库、小型水下运载平台的搭载空间，不会因为外廓尺寸过大导致搭载、隐蔽环节出现干涉问题。结构细节上，机身表面的绿色标记点对应三维建模过程中的装配约束基准，分别对应机翼安装位、水平尾翼安装位、压载水舱分隔板定位点、动力舱段的固定点位，这些基准点的排布严格遵循同轴度、对称度的形位公差要求，保证后续拆分零件加工、装配时不会出现错位问题。机头下部的牵引结构既可以用于地面牵引调度，也能在潜航状态下对接水下拖航平台，

　　实现长距离的隐蔽输送。这类跨域作战载具的设计需要同时兼顾两种介质下的性能平衡，建模过程中需要反复校验水密舱段的分隔合理性，保证压载水舱的容积匹配下潜、上浮的配平需求，同时机身蒙皮的曲率过渡要均匀，避免出现应力集中区域，保证空中大角度俯冲时的结构强度足够承受气动载荷，投弹舱门的开合机构要做水密处理，避免潜航时出现渗漏问题，动力系统的进气、排气口也要设计可闭合的密封结构，在潜航状态下完全封闭，保证舱段内部的干燥环境。在实际的工程验证环节，这类模型还可以用于流体仿真的前置基础，通过提取模型的外曲面，分别导入空气动力学与水动力学仿真模块，测算不同航速下的阻力系数、升力系数、俯仰力矩参数，反过来优化外形曲面的曲率，

　　调整压载水舱的位置来匹配整机的重心变化，保证水下航行时的重心与浮心处于合理的相对位置，避免出现纵倾过大的问题，空中飞行时的重心也处于机翼升力中心的合理范围内，保证俯冲投弹前后的重心偏移量在操纵系统的可调区间内，不会出现投弹后姿态失控的问题。模型的结构拆分也充分考虑了后续3D打印验证、缩比模型制作的需求，所有的突出结构比如天线、起落架、观察窗都做了加厚处理，避免打印或者加工过程中出现结构断裂，不同舱段的拼接位置设计了定位止口，装配时不需要额外做定位调整就能保证整体外形的精度。
