米格25狐蝠战斗机结构三维建模

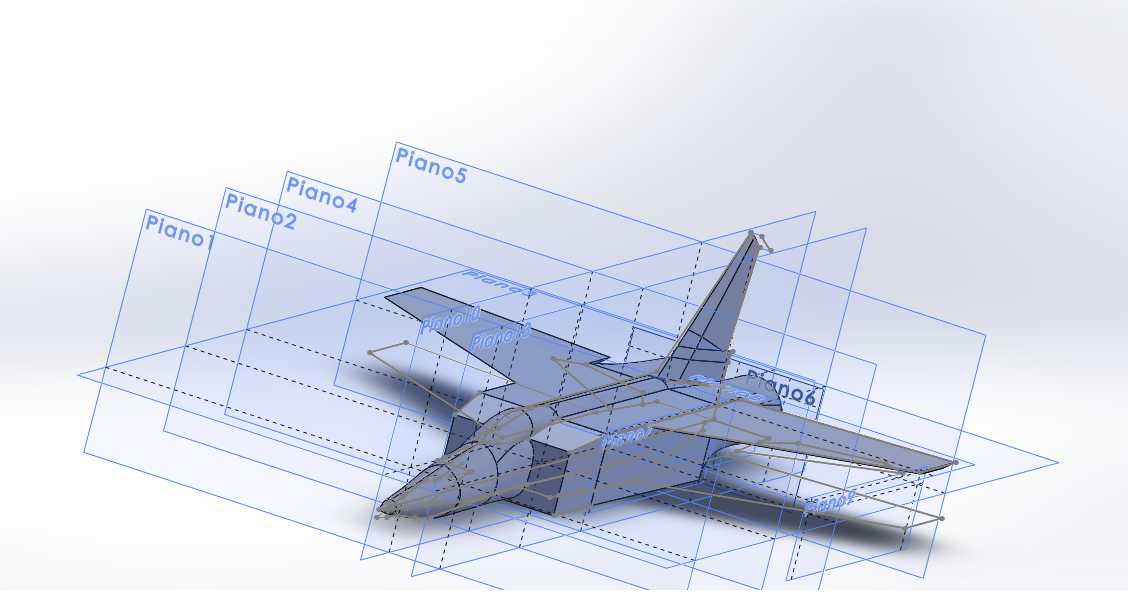

　　从建模的基准平面排布能看出，这个模型的搭建完全遵循航空结构设计的正向建模逻辑，六个依次排布的基准平面承担了全机外形控制的核心作用，从机头雷达罩的截面轮廓开始，到座舱段的型面过渡、进气道的边界约束、主机翼的翼型剖面、垂尾的安装定位、尾喷口的截面收口，每一个关键站位都对应独立的基准面作为尺寸参考，避免了自由曲面建模容易出现的型面错位、对称度超差问题。这类高空高速截击机的建模核心，首先要匹配其作战场景下的气动外形需求，米格25作为主打双三指标的截击作战机型，机身的矩形截面布局、两侧进气的斜切进气道口、大后掠角的梯形机翼、双垂尾的安定面设计，都是为了在高速飞行状态下降低激波阻力，同时保证机身结构在高速气动加热下的刚度冗余。建模过程中，

　　机翼与机身的过渡段做了连续的曲面曲率约束，没有出现硬折边，这和实际机型的翼身融合修形逻辑一致，既能够降低跨音速阶段的干扰阻力，也能让翼根位置的应力分布更均匀，避免高速机动下的结构应力集中。从当前的建模进度来看，机身主体的蒙皮曲面已经完成了初步搭建，座舱位置的整体凸起轮廓符合串列双座的布局边界，后续可以在此基础上细化座舱盖的框架结构、弹射座椅的安装空间、航电设备的舱段划分。进气道的内壁型面预留了可调斜板的安装空间，这也是该机型的核心结构特征——高速飞行时通过调整斜板角度改变进气道内的激波位置，保证发动机在不同马赫数下都能获得稳定的进气压力，建模时特意将进气道的入口边界做了外延处理，方便后续装配斜板作动机构、附面层隔道的细节结构。

　　主机翼的翼型选择了相对厚度较薄的高速翼型，前缘后掠角符合原机的气动设计参数，机翼后缘预留了襟翼、副翼的分割边界，后续可以通过分割曲面的方式完成操纵面的独立建模，添加转动副约束后就能实现操纵面偏转的运动仿真。垂尾的位置布置在机身尾部两侧，高度和面积匹配高速飞行时的方向安定性需求，垂尾根部和机身的连接位置做了圆角过渡，对应实际机型上的整流包皮结构，既能够降低阻力，也能优化尾段的结构受力路径。起落架舱的位置在机身下部和机翼根部预留了对应的凹陷边界，后续可以细化前起落架、主起落架的收放机构，包括减震支柱、轮胎、收放作动筒、舱门联动结构的建模，保证起落架收放路径和机身、机翼的内部空间不发生干涉。尾喷口的位置预留了发动机舱的安装空间，

　　双发布局的喷口中心距和机身宽度匹配，后续可以添加可调喷口的收敛扩张叶片、加力燃烧室的内部结构细节。这类飞行器模型在实际应用中，既可以作为航空科普的展示载体，也能作为航空类专业课程的结构设计教学案例，帮助学习者理解高速作战飞机的外形设计逻辑、结构分区思路、气动与结构的权衡设计方法。建模时采用的基准面驱动的建模方法，也适合后续的参数化修改，调整不同基准面的截面轮廓参数，就能快速衍生出不同改进型号的外形模型，大幅提升同系列机型的建模效率。在细节处理上，机身表面的蒙皮接缝、口盖边界、天线安装座都可以在现有主体曲面的基础上，通过曲面偏移、分割、加厚的方式完成，不需要重新搭建整体型面，保证了模型后续细化的便利性。全机的对称度通过中心基准面做镜像约束，左右两侧的机翼、垂尾、进气道结构完全对称，避免了手动调整容易出现的左右不对称误差，这对于航空类模型来说是核心的精度要求，直接影响后续气动仿真、结构强度仿真的结果准确性。
