MCP2515 CAN总线通讯模块结构设计

　　在工业控制、车载电子、分布式传感网络的搭建过程中，CAN总线凭借高可靠性、强抗干扰能力、多主站通讯的特性，一直是设备间数据交互的核心总线方案之一，而MCP2515 CAN模块正是这类总线网络中最常用的节点转换硬件，承担着主控单元与CAN总线网络之间的协议转换、数据收发、电气隔离适配的核心作用。这类模块常被嵌入到工业PLC扩展单元、车载诊断外设、智能楼宇传感节点、农业机械电控系统中，解决主控芯片原生不支持CAN总线协议时的通讯扩展需求，无需额外开发复杂的总线驱动底层逻辑，即可快速搭建稳定的CAN通讯链路。

　　从结构设计层面来看，该模块采用标准双层PCB板作为承载基体，板体四角预留了标准直径的安装固定孔，孔位间距匹配通用电子模块的安装规范，既可以通过铜柱直接固定在设备壳体内部的安装柱上，也可以搭配排针直接插接到面包板或通用载板上，适配不同场景的安装需求。板上核心元件的布局充分考虑了信号完整性与装配便利性：主控制芯片MCP2515布置在板体中心区域，周边预留了足够的布线空间，缩短高频信号走线长度，减少信号反射与串扰；晶振元件紧邻芯片时钟引脚布置，尽可能减小时钟信号的传输路径长度，降低时钟信号受外界电磁干扰的概率；CAN总线收发接口布置在板体侧边，采用标准接线端子结构，方便现场施工时快速接入总线线缆，端子旁预留的固定结构可以避免线缆拉扯导致的焊盘脱落问题。

　　板载的排针接口采用单侧双排布置方式，引脚定义兼容主流单片机的SPI通讯接口顺序，包含电源、地、SPI通讯引脚、中断触发引脚，用户无需额外调整接线顺序即可直接对接常用的主控板卡，排针高度选用通用的2.54mm间距标准规格，既支持直插焊接，也可以搭配排座实现可拆卸连接，方便后期模块的更换与维护。板上的电源回路周边布置了对应的滤波电容，在电源入口处形成多级滤波结构，抑制电源线上的尖峰干扰，避免工业现场复杂电磁环境下的电源波动导致模块工作异常。

　　设计过程中充分考虑了模块的通用性与兼容性，整体板型轮廓方正，没有突出的异形结构，在设备内部排布时不会与周边元件产生空间干涉，板上所有元件的高度都控制在常规电子模块的限高范围内，最高的接线端子与排针元件高度一致，不会出现局部元件过高导致的装配干涉问题。模块的CAN总线端预留了终端电阻的安装位置，用户可以根据节点在总线中的位置选择是否焊接终端电阻，无需额外外接电阻元件即可匹配总线阻抗匹配要求，减少现场施工的额外工作量。

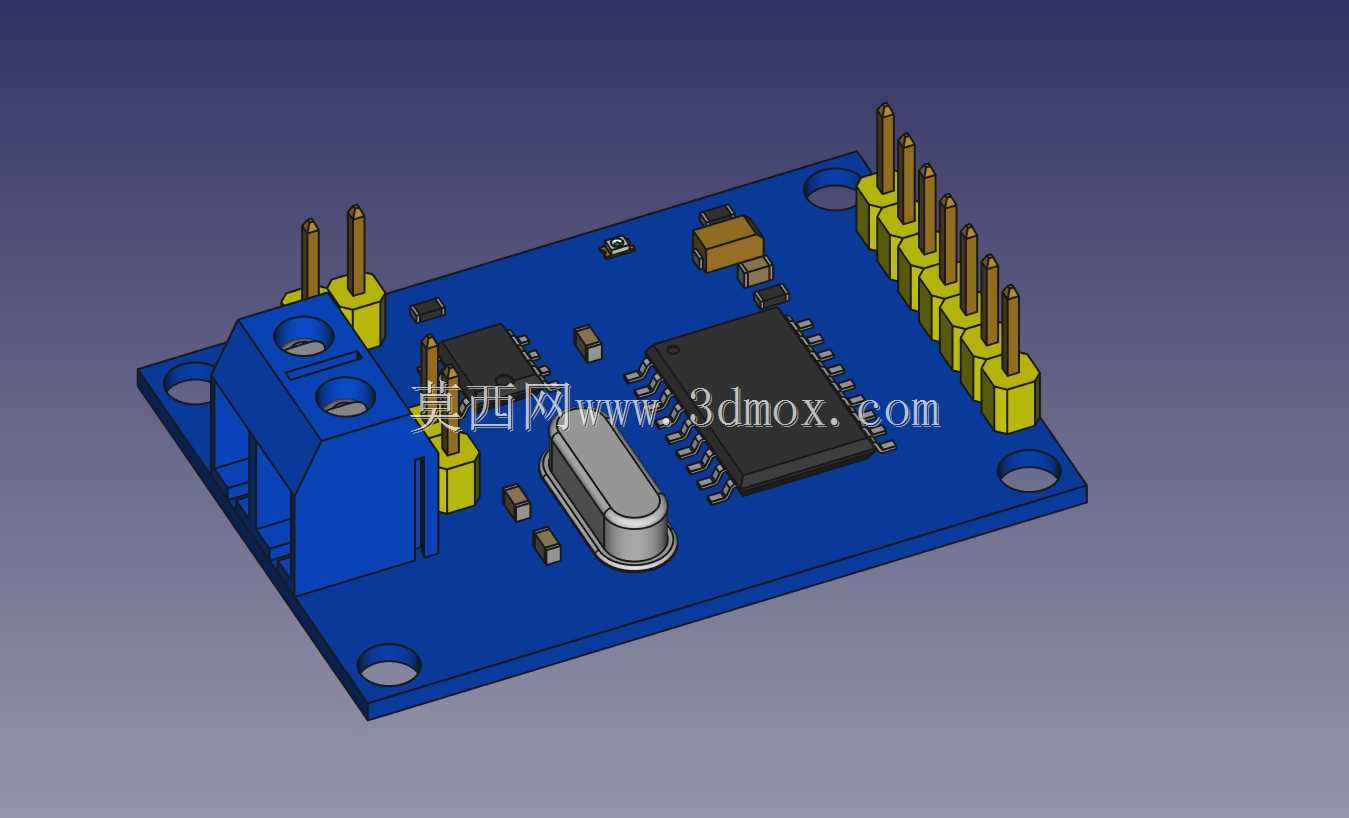

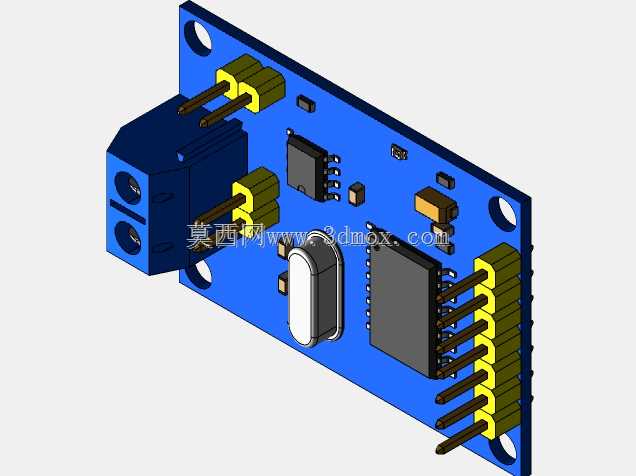

　　从实际使用的角度来看，这类模块的结构设计直接影响现场部署的效率与长期运行的稳定性，安装孔位的公差控制在±0.1mm范围内，确保批量安装时不会出现孔位错位无法固定的问题；所有接插件的焊盘都做了加大处理，提升焊接点的机械强度，应对工业场景下可能存在的振动、线缆拉扯等工况；板边做了圆角处理，避免装配过程中板边毛刺划伤操作人员或损坏周边线缆。在三维建模过程中，所有元件的尺寸都按照实际物料的规格1:1还原，包括芯片的封装尺寸、晶振的外形轮廓、接线端子的卡扣结构、排针的针脚长度与间距，甚至板上的丝印标识位置都做了对应呈现，方便结构工程师在做整机设备的布局设计时，直接调用该模型进行空间干涉检查，提前预判装配过程中可能出现的空间冲突问题，减少后期打样整改的次数。

　　不同于通用的功能验证模块，该结构设计兼顾了实验场景与量产部署的需求，板上的元件排布没有出现高密度堆叠的情况，既方便手工焊接制作样机，也适合批量SMT贴片生产，所有元件都选用通用的标准封装，物料采购难度低，替换性强，不会出现单一物料缺货导致整体生产停滞的问题。在车载场景使用时，模块的整体结构可以适应-40℃到85℃的工作温度范围，板上元件的选型与布局都考虑了温度循环下的应力释放，避免不同材质热膨胀系数差异导致的焊盘开裂问题；在工业现场使用时，模块的接口结构可以适配标准的工业线缆，接线端子的夹紧力足够应对长期振动工况下的线缆松脱问题，保障通讯链路的长期稳定。
