直插式逻辑电平电压移位转换模块结构

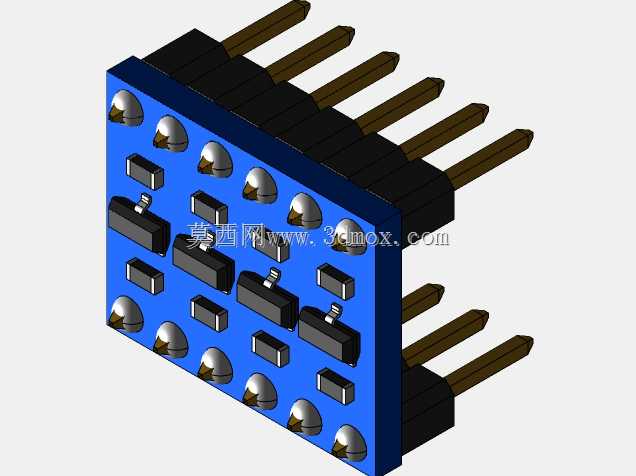

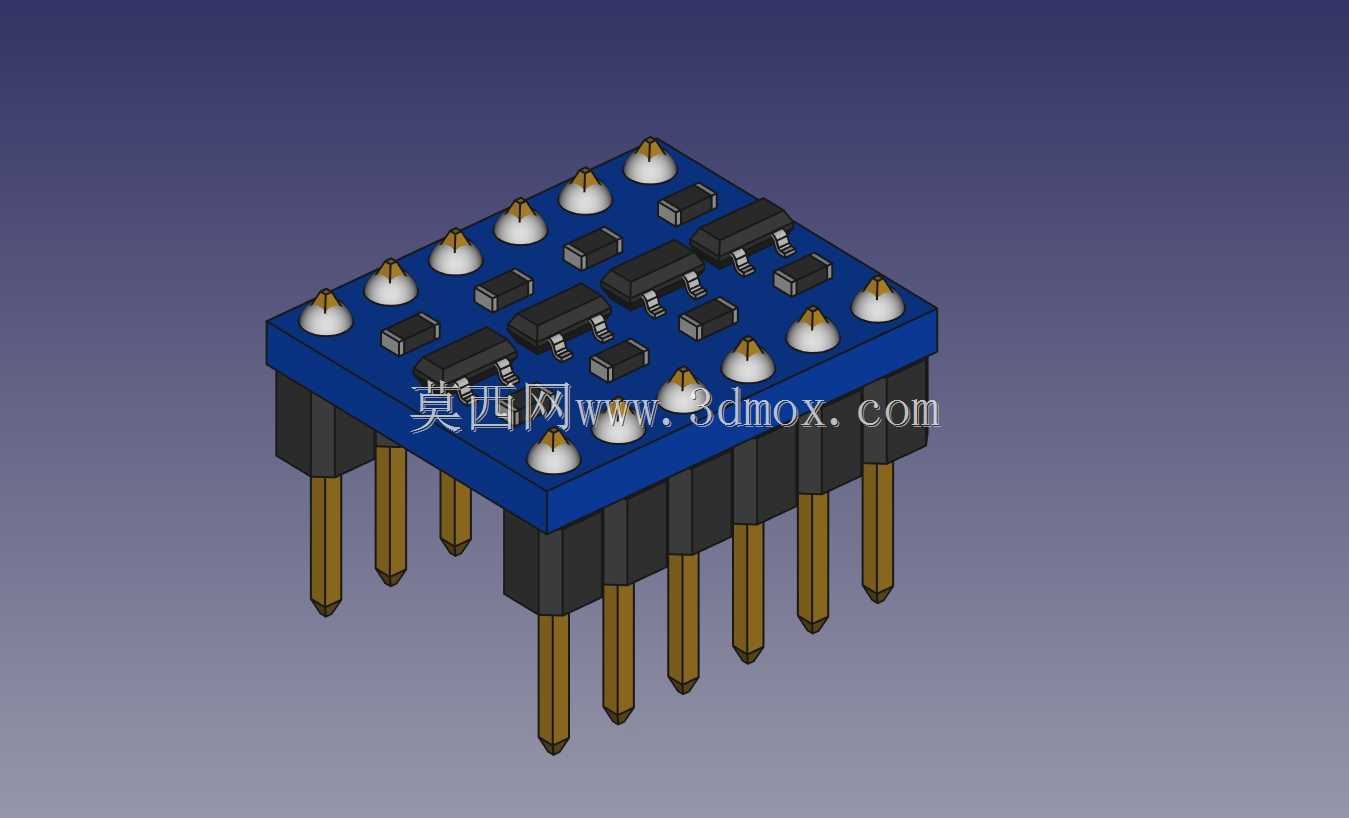

　　在多电压域混合的嵌入式硬件系统里，不同芯片的IO口电平标准不统一是设计阶段经常碰到的问题，比如主控芯片是3.3V供电，外接的传感器、外设模块是5V逻辑，直接连接不仅无法正常通讯，还可能出现IO口过压损坏的风险，这类电平转换模块就是为了解决跨电压域信号匹配问题设计的直插式转接部件。从结构上看，模块采用双排直插引脚设计，引脚采用标准2.54mm排针间距，能够直接插在面包板或者通用洞洞板上使用，不需要额外做转接布线，对于原型验证阶段的硬件开发来说，能够大幅减少飞线数量，降低调试阶段的接线故障概率。模块的基板采用蓝色FR4环氧板材质，板载的转换芯片采用贴片封装，周边搭配了必要的阻容元件做电源滤波和信号阻抗匹配，

　　顶部预留的白色锥形定位点是引脚1标识，能够避免安装时插反方向，这点细节在实际焊接或者插接的时候非常实用，很多新手调试时碰到的通讯异常问题，往往就是模块插反导致的。设计这类模块的时候，首先要考虑的是通道数量的平衡，这款模块采用多通道并行设计，能够同时满足多路双向信号的电平转换需求，不管是SPI、I2C这类串行总线，还是并行的IO口信号转接，都能覆盖使用场景，不需要额外堆叠多个单通道转换模块。引脚的长度做了适配设计，既能够满足面包板的插接深度要求，也预留了足够的焊接长度，如果是直接焊接在定制PCB上，长引脚也能穿过常规1.6mm板厚的PCB，在背面做波峰焊或者手工焊接都有足够的吃锡空间。模块的整体外形是方正的矩形结构，

　　安装边界没有突出的异形结构，在PCB布局的时候，只需要预留对应双排排针的占位空间即可，周边不需要额外预留过大的避让距离，能够有效节省板卡的布局空间。实际应用场景里，这类模块除了原型开发阶段的面包板调试，也可以直接集成到小型化的成品设备里，比如老旧5V外设和新3.3V主控的适配改造、不同供电模块之间的信号隔离转接、开源硬件项目里的多模块电平匹配，都能用到这类部件。设计时没有采用多余的外壳结构，就是为了最大化压缩模块体积，让它能够直接嵌入到紧凑的设备内部，不会因为额外的结构件占用安装空间。板上的元件布局做了优化，电源引脚放置在排针的边缘位置，信号引脚依次排布，走线尽量短，能够减少高速信号传输时的线损和干扰，保证信号转换的完整性，

　　哪怕是几MHz的数字信号传输，也不会出现明显的波形畸变。排针和基板的连接采用沉板焊接设计，排针的塑料基座紧贴基板底面，提升了整体结构强度，频繁插拔也不会出现排针松动脱落的问题，适合调试阶段反复拆装的使用场景。顶部的定位标识采用凸起的结构设计，哪怕是光线不好的焊接环境下，用手触摸也能快速分辨引脚方向，避免装反返工。在做三维建模的时候，需要准确还原排针的间距、引脚直径、板上元件的高度差，这样在做整机结构装配校验的时候，才能准确检查模块和周边结构件是否存在干涉，比如模块上方如果有外壳或者其他板卡，就能通过模型提前确认预留的高度空间是否足够，避免实际组装时出现元件顶壳的问题。另外，模块的边角做了小圆弧处理，没有尖锐的直角毛刺，拿取的时候不会划伤手，也不会在安装时刮伤周边的导线绝缘层。这类直插式转换模块的设计核心就是实用优先，没有多余的装饰性结构，所有的结构设计都围绕安装便捷、使用可靠、调试方便这几个核心需求展开，不管是个人爱好者做DIY项目，还是企业研发阶段做原理验证，都是非常实用的基础电子转接部件。
