2.8英寸240x320分辨率TFT彩屏结构设计

　　在嵌入式开发、小型工控终端、手持检测设备的结构选型阶段，小尺寸彩色显示屏的安装适配一直是结构工程师需要反复核对的环节，这款2.8英寸TFT显示模组的三维结构，完全还原了量产模组的真实装配状态，能直接导入整机装配体完成干涉检查，省去了手动测绘模组外形、核对安装孔位的大量重复工作。从实际应用场景来看，这类240x320分辨率的TFT屏覆盖的领域极广，小型手持测温仪、便携式数据采集终端、桌面级3D打印机操作面板、小型PLC人机交互界面、学生电子竞赛作品的显示端，大多会选用这个尺寸的模组——它的显示面积足够放下参数列表、简单操作图标与状态提示，又不会像3.5寸以上屏幕那样占用过多设备内部空间，功耗也能适配电池供电的便携设备需求。

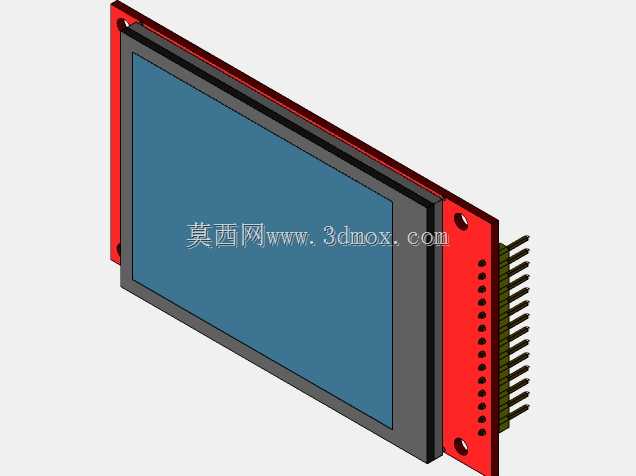

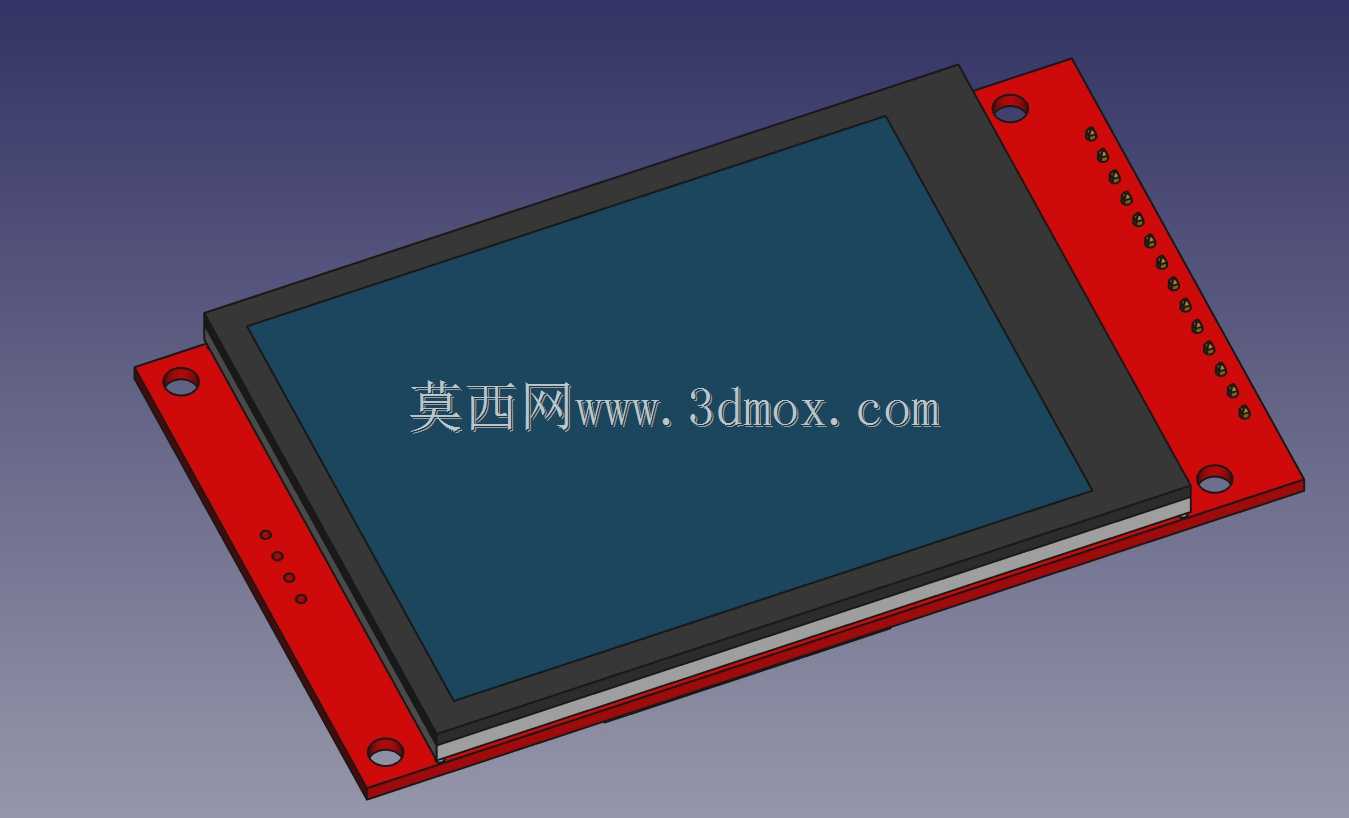

　　从结构设计的细节来看，这款模组采用了常见的红板PCB底板设计，屏幕本体通过黑色遮光胶框固定在PCB上方，胶框的高度刚好覆盖液晶面板的边缘排线区域，既可以阻挡背光从屏幕边缘漏出，也能避免装配时外壳压到液晶玻璃造成碎裂。PCB两侧延伸出带安装孔的固定耳，两个安装孔的位置做了对称设计，孔位边缘预留了足够的螺丝沉头空间，适配M2规格的固定螺丝，安装时不需要额外增加铜柱，直接通过螺丝就能把模组固定在设备外壳的内部支柱上，装配公差控制在0.1mm以内，不会出现屏幕偏位、和外壳视窗不对中的问题。PCB侧边的排针引脚做了等距排布，引脚长度刚好匹配常用的2.54mm排母座，结构建模时还原了排针的真实高度，在整机布线时可以提前预留排线弯折空间，避免排针和后方的主板元件产生干涉。

　　设计这类显示模组的三维模型时，核心要把控的是几个关键边界尺寸：首先是屏幕的有效显示区域和整体外形的偏移量，很多工程师做外壳视窗开口时，容易直接按照屏幕对角线尺寸开孔，忽略了胶框的边框宽度，最后做出来的外壳会挡住显示区域的边缘，这款模型里明确区分了液晶显示区、胶框遮挡区、PCB外轮廓三个层级的尺寸，导入装配体后可以直接提取视窗开口的参考线，不需要再反复核对屏幕规格书的尺寸标注。其次是屏幕的整体厚度，从PCB背面到液晶表面的总厚度控制在合理范围，建模时还原了背光层、液晶层、胶框的层叠结构，在做设备外壳的屏幕沉台设计时，可以直接按照模型的总高度预留沉台深度，避免出现屏幕突出外壳表面、或者凹进去过多积灰的问题。另外PCB板上的定位小孔、侧边的引脚排布位置都和实物完全一致，做结构验证时甚至可以直接在模型上模拟FPC排线的弯折路径，提前预判装配时会不会出现排线被外壳压住、拉扯导致接触不良的问题。

　　从实际选型的角度来说，这类小尺寸TFT屏的结构通用性很强，不同厂商生产的同规格2.8寸240x320模组，安装孔位、外形尺寸基本都遵循行业通用规范，这个三维模型的尺寸参数完全贴合通用量产模组的标准，不管是做新产品开发的结构适配，还是旧设备的屏幕替换改装，都可以直接参考这个模型的结构尺寸完成设计。很多刚接触嵌入式结构设计的工程师，容易忽略屏幕模组的安装公差，比如安装孔和PCB边缘的距离、屏幕表面和外壳视窗的间隙预留，这些细节如果在设计阶段没有核对准确，开模之后很容易出现屏幕装不进去、显示区域偏移的问题，通过精准的三维模型提前做装配验证，就能把这类结构问题在设计阶段全部排除，减少后期打样修改的成本。另外模型里还原的屏幕表面反光质感、PCB板的红色阻焊层质感，也能在做产品渲染时直接使用，不需要再额外给模型赋予材质，能加快方案展示的效率。
