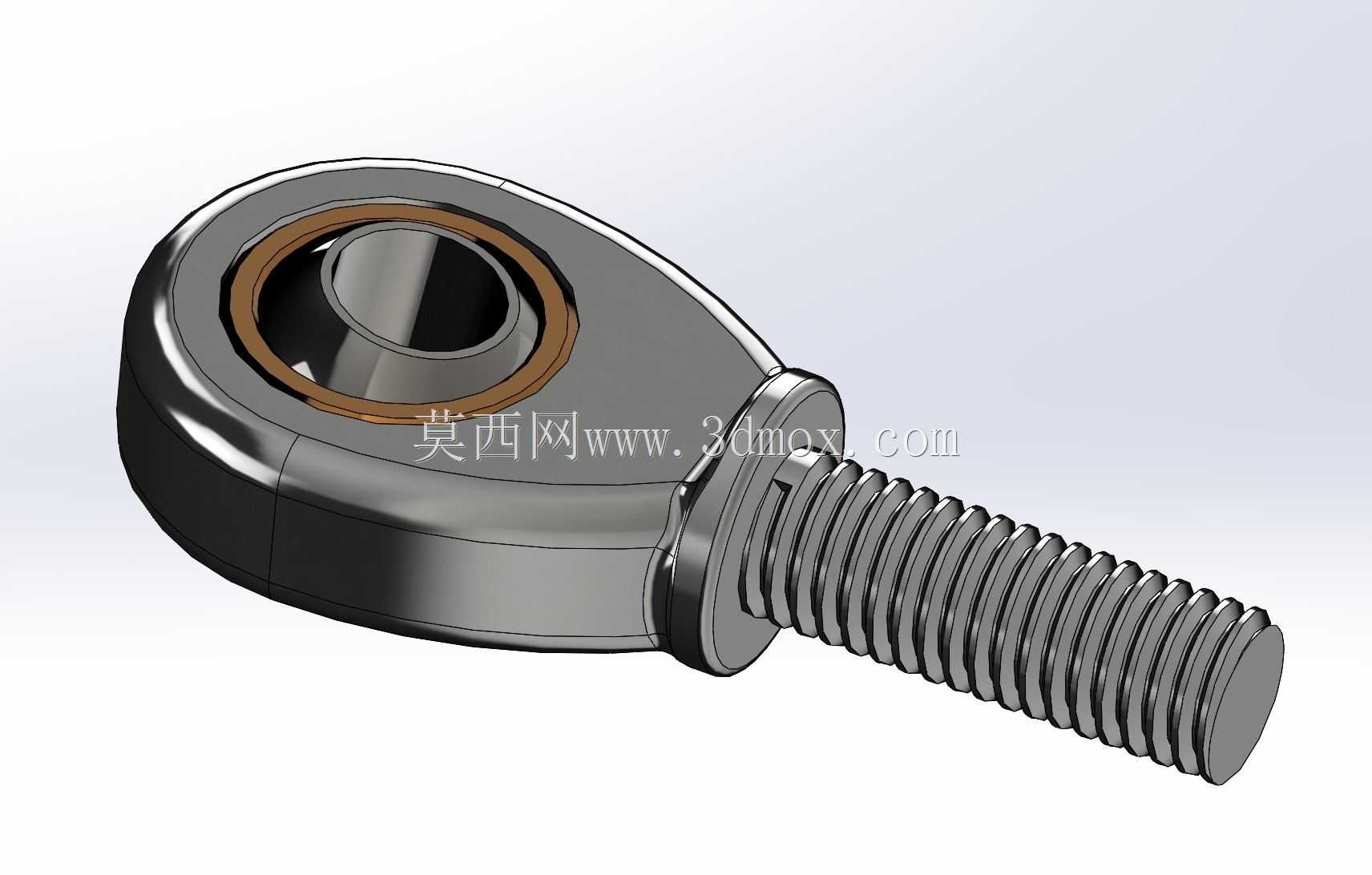

外螺纹自润滑杆端关节轴承结构

　　做设备铰接结构设计的时候，杆端关节轴承是绕不开的基础部件，这次做的M8规格外螺纹杆端关节轴承，是日常非标设备、工装夹具、轻型连杆机构里用量极大的一款铰接件。先从实际应用场景说，这类轴承最常出现在需要小角度摆动、同时存在一定径向载荷与少量轴向载荷的铰接位置，比如自动化设备的连杆传动端、检测工装的摆动支撑臂、小型气动执行机构的连接端、轻型输送线的张紧调节铰接点，甚至户外小型设备的可调支撑脚铰接位，都能见到这类零件的身影，它的核心作用就是在两个存在相对摆动角度的构件之间，传递载荷同时补偿安装与运动过程中的角度偏差，避免刚性连接带来的别劲、卡滞甚至构件断裂问题。

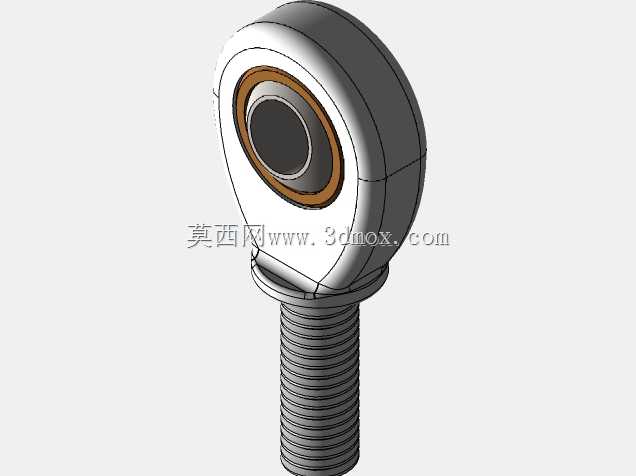

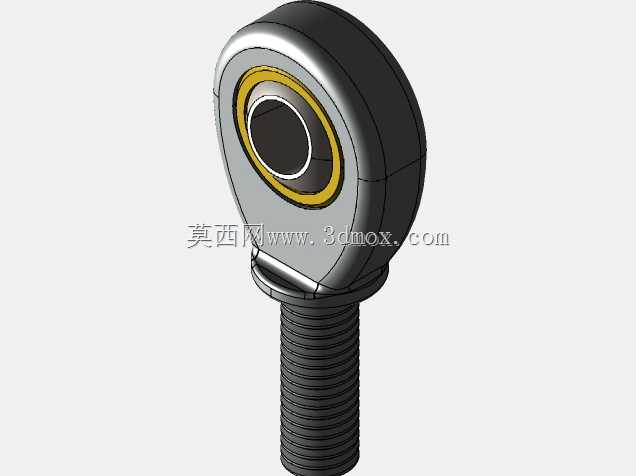

　　从功能特性上看，这款杆端关节轴承采用的是杆端体与内圈球面直接配合的结构，内圈的球面经过精加工，和杆端体内的球面摩擦副配合，能够实现绕球心任意方向小角度的摆动，相比普通的销轴铰接，它不需要额外加工衬套、油槽，自带的球面配合能够自动适配两连接件之间的角度误差，哪怕安装时两个安装面存在几度的同轴度偏差，运动过程中也不会出现卡滞。外螺纹的杆端设计，让它的安装调节非常方便，只需要在被连接件上加工对应的内螺纹孔，拧入杆端后通过锁紧螺母就能固定位置，需要调节连杆长度的时候，只需要转动杆端体调整拧入深度，再锁死螺母即可，比光杆带孔的铰接件调节效率高很多，非常适合需要反复调试铰接中心距的工装与设备。

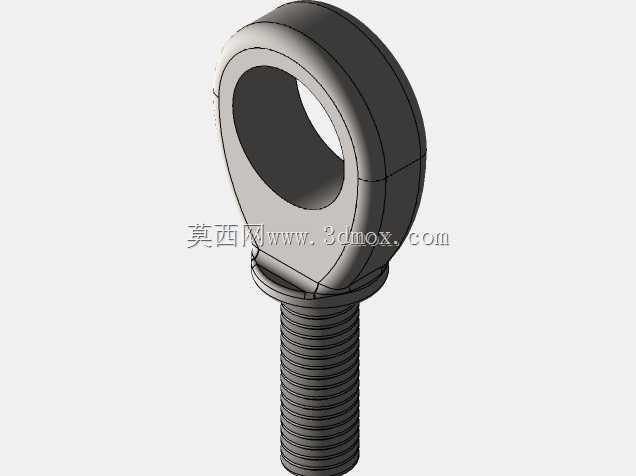

　　设计思路上，首先要明确铰接点的载荷边界，M8规格的外螺纹，按照普通碳钢的强度计算，静载下能够承受的径向载荷基本覆盖大部分轻型自动化设备的铰接需求，内圈的内孔直径为8mm，适配标准的M8销轴或者螺栓，安装时销轴穿过内圈孔与另一连接件固定，内圈和杆端体的球面配合间隙控制在合理范围，既不能间隙过大导致铰接晃动量超标，影响设备运动精度，也不能间隙过小导致摆动阻力过大，甚至在温度变化时出现抱死的情况。杆端体的外形采用水滴状的流线型结构，不是随便做的造型，靠近螺纹端的过渡位置做了圆弧过渡，避免应力集中，因为杆端在承受径向载荷的时候，螺纹与头部连接的位置是应力最高的区域，加大过渡圆角能够有效降低应力集中系数，提升零件的疲劳寿命，头部的外圈做了平整的侧面，方便安装时用扳手拧动，不需要额外设计扳手位的缺口，加工起来更方便。

　　尺寸与安装边界方面，这款轴承的螺纹规格为M8x1.25，是普通粗牙螺纹，通用性极强，市面上的标准螺母、螺纹孔都能直接适配，不需要定制特殊规格的紧固件。内圈内孔直径8mm，适配的销轴直径公差建议取h7，安装时销轴和内圈的配合为间隙配合，保证内圈能够随铰接件灵活转动。杆端头部的外径、螺纹长度、整体总长都按照常用的行业通用尺寸设计，安装时需要预留的摆动空间要提前核算，因为轴承可以绕球心摆动，最大摆动角度一般在十几度左右，设计安装位的时候要避免周围的构件在轴承摆动时产生干涉，尤其是靠近杆端头部的位置，要留出足够的避让空间，防止摆动时杆端体和相邻零件碰撞。另外安装时要注意，锁紧螺母一定要拧紧在被连接件的端面上，不能只靠螺纹的预紧力承受载荷，否则设备运行过程中振动容易导致杆端松动，改变铰接点的位置，影响设备的运动精度。

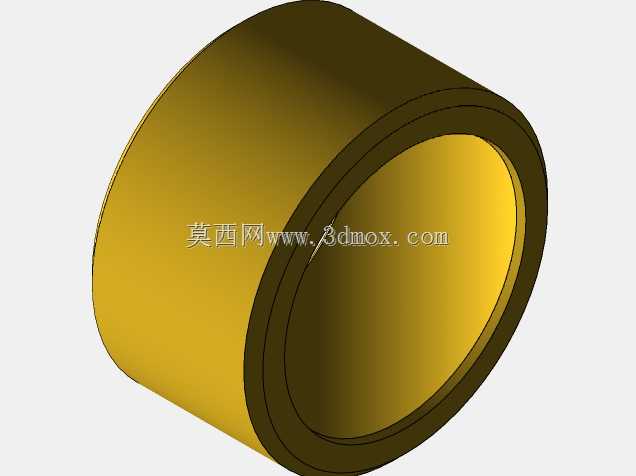

　　从实际选型的角度说，这类杆端关节轴承不需要自己从头设计三维结构，直接调用成熟的标准模型，能够节省大量的建模时间，而且模型里的配合间隙、过渡圆角、螺纹参数都是按照实际加工要求做的，导入装配体里直接就能用，不需要再调整尺寸，做运动仿真的时候也能真实模拟铰接的摆动效果，不会出现干涉或者运动错位的问题。很多新手做设计的时候容易忽略铰接件的角度补偿能力，用普通的刚性销轴连接，最后装配的时候发现两个安装孔不同心，强行装上去之后机构运动卡滞，甚至把电机或者气缸憋坏，换成这种杆端关节轴承就能很好地解决这类问题，它的球面配合能够自动补偿一定范围内的角度偏差，降低安装精度的要求，同时还能减少铰接位置的磨损，因为球面接触的接触面积比普通销轴和衬套的接触面积大，单位面积的压强更小，耐磨性能更好，日常维护也更简单，不需要经常加注润滑脂，很多自润滑款式的杆端轴承甚至可以做到终身免维护，用在不方便定期维护的设备位置非常合适。

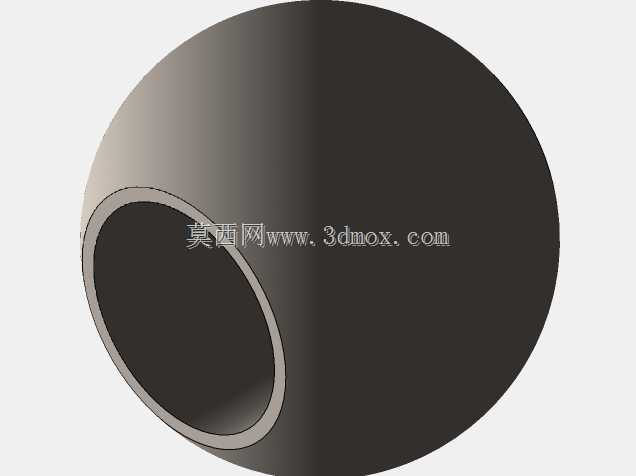

　　做三维建模的时候，要注意几个细节，首先是球面的配合尺寸，内圈的外球面和杆端体的内球面必须是同一个球心，否则装配之后会出现摆动卡滞的问题，建模的时候可以先画球心的位置，再分别生成两个球面，保证同轴度。螺纹部分要按照真实的螺纹牙型建模吗？其实做装配用的模型不需要画出详细的牙型，用装饰螺纹线就能满足装配需求，还能减少模型的文件大小，提升软件运行的速度，如果是做有限元分析的话，再把螺纹牙型细化出来就可以。另外杆端头部的厚度、螺纹收尾的位置也要符合实际加工的工艺，不能出现壁厚太薄导致加工变形的问题，比如头部靠近球面的位置壁厚不能小于2mm，否则热处理的时候容易出现开裂，安装拧紧的时候也容易因为受力过大导致头部断裂。

　　在不同的应用场景下，对杆端轴承的材质要求也不一样，普通工况下用45号钢做杆端体，内圈用轴承钢，表面做发黑处理就能满足防锈和强度要求，如果是用在有腐蚀的环境里，比如食品设备、户外海边的设备，就需要换成不锈钢材质的杆端轴承，不过对应的三维模型只需要改材质参数，结构尺寸是完全通用的。安装的时候还要注意，铰接点的载荷方向尽量沿着杆端的轴线方向，不要承受过大的偏载，虽然关节轴承能承受一定的径向载荷，但如果长期承受过大的倾覆力矩，还是会导致球面磨损加快，缩短使用寿命，设计的时候尽量让载荷的作用线通过球心，这样受力状态最合理，零件的使用寿命也最长。
