按压式快装锁止夹紧定位工装结构

　　该结构属于小型快锁式定位夹紧组件，在工业产线的工装治具、小型设备舱门快开结构、检测工位工件定位场景中应用十分广泛，尤其适配需要频繁拆装、快速锁止的工位，能大幅减少操作人员的装夹辅助时间，提升工位流转效率。从实际使用场景来看，这类结构常被集成在电子产品组装治具、小型通讯设备检修舱盖、实验室检测工装的定位模块上，替代传统的螺栓拧紧、卡扣卡接结构，解决普通卡扣锁止力不足、螺栓装拆效率低的痛点。

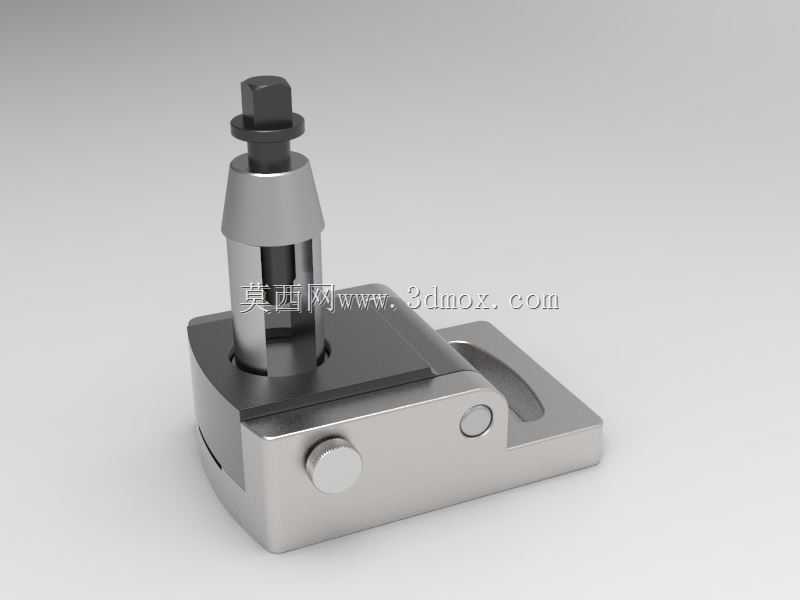

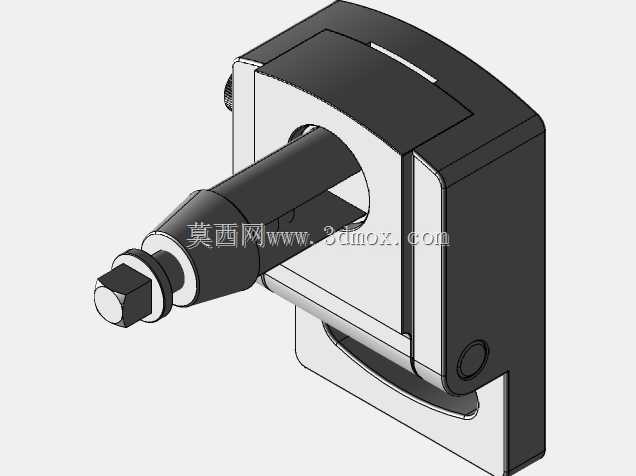

　　结构功能层面，该组件采用按压触发式锁止逻辑，顶部的按压头作为操作输入端，向下施加按压力后，内部的弹性顶销与锁止斜面配合，可实现锁舌的伸缩动作，单次按压即可完成锁止或解锁状态切换，操作行程控制在8mm以内，操作人员单指即可完成操作，无需额外工具。底部的L型安装基座作为承载主体，一侧设置带圆弧过渡的安装耳，预留沉头安装孔位，可通过M4规格内六角螺栓直接固定在工装基板或设备框架上，安装基准面平面度控制在0.02mm以内，保证锁止位置的重复定位精度。

　　设计思路上，该结构优先考虑了操作便捷性与锁止可靠性的平衡，主体外壳采用不锈钢材质铣削成型，外露表面做喷砂钝化处理，兼顾耐磨性能与防腐蚀需求，适配车间多油污、多粉尘的使用环境。内部的弹性元件采用定制圆柱螺旋压缩弹簧，弹簧刚度经过匹配计算，按压力控制在15N-20N区间，既不会因为按压力过大造成操作疲劳，也不会因为弹簧力过小导致意外解锁。侧面设置的两个圆柱销，一个作为锁舌的旋转铰接支点，另一个作为锁止状态的限位销，配合外壳内部的导向斜面，可在锁止状态下提供不低于200N的轴向拉紧力，保证被夹紧件不会因为设备振动、工位移位出现松脱。

　　安装边界方面，该组件整体占用安装空间较小，基座总长度控制在45mm，宽度22mm，锁止状态下总高度为52mm，解锁状态下顶部压头回缩6mm，不会突出安装平面过多，避免对周边的工件流转、操作人员动作造成干涉。安装时需要保证基座的锁止面与被压紧件的接触面平行度公差不超过0.05mm，若存在安装面倾斜，会导致锁舌受力不均，长期使用会出现局部磨损加剧、锁止卡滞的问题。与被锁止件配合的锁扣位置需要预留3mm的配合间隙，保证锁舌能顺利卡入锁扣槽内，锁扣槽的深度建议设置为4mm，可保证锁止啮合长度足够，避免受外力冲击时出现脱锁问题。

　　从结构细节来看，顶部压头与中心导杆采用过盈压装配合，导杆表面做硬氧化处理，表面粗糙度达到Ra0.8，与上部导套的配合间隙控制在0.01mm-0.02mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大出现晃动，影响操作手感。下部的锁舌块采用楔形锁止面设计，锁止面倾斜角度为7度，处于力学自锁角度范围内，即使受到外部的反向冲击力，也不会出现自动解锁的情况，只有主动按压顶部压头带动导杆上抬，解除锁舌的限位后，才能完成解锁动作。基座侧面的铰接销与销孔采用H7/p6的过渡配合，装配后销钉不会出现松脱，同时锁舌可绕销钉灵活转动，无卡滞死角。

　　在实际选型适配时，可根据被夹紧件的厚度调整锁舌的伸出长度，该结构的锁舌有效调节范围为2mm-5mm，可适配不同厚度的被压紧板材，若被压紧件厚度偏差较大，可在锁止接触面增设调整垫片，保证锁止时的预紧力处于合理区间。日常维护时，仅需要定期在导杆与导套的配合面、锁舌铰接位置涂抹少量锂基润滑脂，即可保证长期使用的操作顺畅度，无需复杂的拆解维护，整体结构的无故障循环操作次数可达到1万次以上，完全满足工业场景的高频使用需求。
