20x2字符型液晶显示模组结构设计

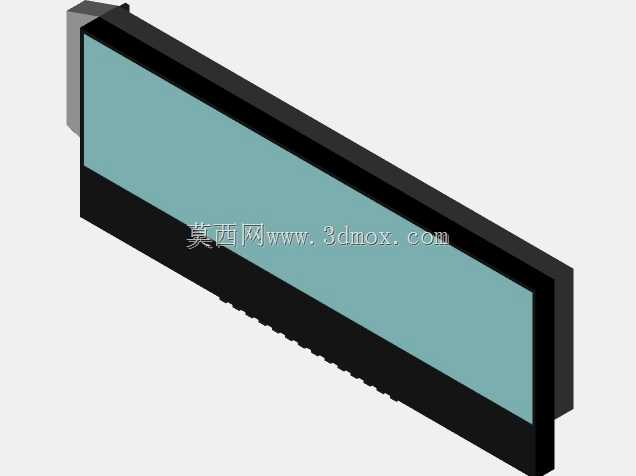

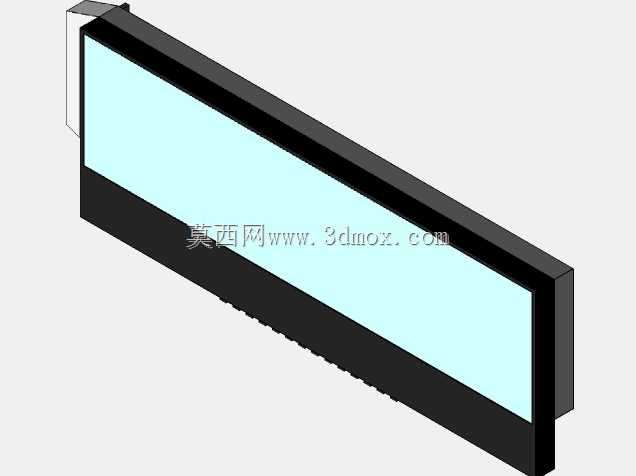

　　这款字符型液晶显示模组，是面向嵌入式控制、工业终端类设备开发的标准显示组件，核心适配需要固定字符输出的人机交互场景，在小型工控面板、手持检测设备、通讯终端、仪器仪表的显示单元中应用广泛。不同于大尺寸彩屏模组，这类20字符双行的字符屏，核心定位是低成本、高可靠性的固定信息输出，不需要复杂的图形渲染能力，仅通过内置字库完成ASCII及常用符号的显示，在工业现场的温湿度、运行参数、状态提示类信息展示场景中，比点阵彩屏的抗干扰能力更强，驱动逻辑也更简单，对主控芯片的资源占用极低。从结构设计层面看，模组采用窄边框长条形布局，整体外轮廓为规整的长方体，显示区域占据正面绝大多数面积，边框做了等宽收窄处理，既可以满足嵌入式面板的卡装需求，

　　也能适配外接金属固定支架的安装方式。背部的PCB连接区域做了齐平处理，引脚排布在模组后侧的边缘位置，采用标准的并行接口引脚定义，兼容市面上绝大多数字符屏的驱动电路，不需要重新设计PCB走线就能直接替换同规格的老旧模组，对于设备迭代维修的场景十分友好。设计过程中优先考虑了安装边界的适配性，模组的整体厚度控制在常规字符屏的标准尺寸范围内，侧边没有突出的结构件，在面板开孔时只需要按照外轮廓尺寸预留0.2mm的装配间隙即可，不需要额外预留避让空间。屏幕的视域边界做了黑色遮光层处理，避免背光从边框缝隙漏光影响显示效果，同时遮光层的边缘与外壳边框齐平，装配后不会出现显示区域偏移、漏边的问题。考虑到工业场景的使用需求，

　　模组的外壳采用硬质阻燃ABS材质，表面做了细磨砂处理，既可以抵抗日常使用中的轻微剐蹭，也能避免强光下的外壳反光干扰操作人员读取屏幕内容。背光部分采用均匀的侧部导光设计，整个显示区域的亮度差控制在合理范围内，不会出现边缘亮中心暗或者局部亮斑的问题，即使在光线较差的设备舱内部，也能清晰读取屏幕上的字符信息。在结构强度设计上，模组的液晶玻璃与外壳之间做了缓冲胶层贴合，既可以固定玻璃位置避免运输、装配过程中出现移位，也能缓冲设备运行时产生的轻微振动，防止液晶玻璃受应力出现碎裂、显示异常的问题。引脚部分做了加强固定处理，与背部PCB的连接点做了加固，避免反复插拔排线时出现引脚脱焊的问题。对于结构设计从业者来说，

　　这类标准显示模组的建模核心是要精准把控安装定位尺寸、接口位置、视域范围三个核心参数，在做设备面板设计时，既要保证屏幕装配后与面板表面齐平，也要预留好背部排线的弯折空间，避免排线被挤压导致接触不良。同时要注意屏幕表面的保护，装配过程中不能用硬质物体直接接触液晶显示区域，防止偏光片被刮花影响显示效果。在选型适配时，这类字符屏不需要复杂的驱动代码，只需要按照标准时序发送指令和字符编码就能完成显示，对于资源有限的小型单片机控制系统来说是十分合适的选择，相比定制化的显示组件，标准模组的供应链成熟，采购成本更低，长期供货的稳定性也更强，适合批量生产的设备使用。从实际使用的角度看，这类模组的工作温宽覆盖常规工业场景的需求，在低温环境下也能正常启动显示，不会出现低温下响应速度过慢、字符拖影的问题，适合在户外小型设备、车间固定式终端上长期使用。建模过程中对各个装配间隙的还原也十分重要，外壳与玻璃、PCB与外壳之间的配合公差要符合注塑件的常规加工精度，避免建模时出现零对零的干涉问题，给后续的结构评审、模具加工带来不必要的麻烦。
