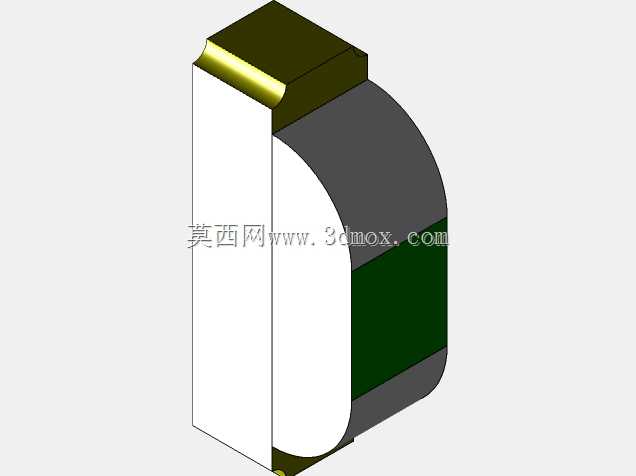

绿色透明0805封装贴片发光二极管结构

　　做消费电子和通讯终端板卡设计的工程师，对0805封装的贴片LED肯定不会陌生，这类器件是板级状态指示最常用的元器件之一，日常做PCB布局、结构干涉检查的时候，精准的三维模型能帮我们提前规避很多装配阶段才会暴露的问题。这次建模的这款绿色透明0805 R/A SMD发光器件，是针对侧贴安装场景做的结构还原，和常规正贴的0805 LED不同，侧贴版本的发光方向平行于PCB板面，在很多空间局促、需要从设备侧边或者缝隙处导出指示光线的通讯终端、便携数码产品里应用非常广泛，比如小型通讯模块的工作状态灯、便携检测设备的侧边提示灯、超薄数码产品的边框指示位，都能看到这类侧贴LED的身影。

　　从实际功能特性来看，这款器件的发光部分采用透明绿色封装胶体，点亮后发出的绿色光线辨识度高，人眼对520nm左右的绿光敏感度高，在室内常规光照环境下不需要太高的驱动电流就能获得清晰的指示效果，适合做电源指示、信号状态提示、故障告警这类低功耗指示场景。器件的电极部分采用标准SMD焊端设计，兼容常规回流焊工艺，焊端的镀层和尺寸符合行业通用的焊接要求，不需要额外定制钢网开口，用通用0805侧贴器件的焊盘设计就能满足焊接可靠性要求。

　　建模的时候首先要明确安装边界的约束，0805侧贴器件的核心安装尺寸是严格遵循行业封装规范的，器件总长度控制在2.0mm级别，宽度方向对应PCB焊盘的跨距是1.25mm左右，厚度方向也就是垂直于PCB的高度，这款器件因为是侧出光结构，胶体部分的弧形轮廓是建模的重点——常规正贴0805 LED的胶体是方块状覆盖在焊盘上方，而侧贴版本的胶体是半圆弧面朝向出光方向，顶部的封装挡块是黑色耐高温塑封材质，刚好卡在两个焊端的上方，既可以在回流焊过程中阻挡焊锡爬到胶体出光面，也能在贴装的时候给吸嘴提供平整的拾取平面，这点在做SMT产线模拟的时候非常关键，如果模型没有还原顶部的平整拾取面，做贴装仿真的时候就会出现吸嘴无法稳定拾取的错误判断。

　　做结构设计的时候，很多新手容易忽略这类小型SMD器件的周边避让要求，这款侧贴LED的出光面是弧形透明胶体，在做整机结构装配的时候，出光方向不能有结构件遮挡，同时要注意胶体和周边壳体的间隙不能小于0.2mm，避免组装过程中刮花透明胶体影响出光均匀性；焊端周边的焊盘设计要预留合适的阻焊层，避免焊锡过多导致器件立碑、偏移。另外，器件背部的平直面是贴装时的定位基准，建模的时候严格保证了这个平面和PCB板面的平行度，还原了实际器件贴装后的姿态，不会出现模型倾斜导致的干涉检查误判。

　　从设计思路上来说，这类通用SMD器件的建模不需要做多余的艺术化处理，核心是还原真实器件的装配尺寸、外形轮廓、关键特征：顶部的黑色塑封挡块的倒角、金色镀层焊端的厚度、绿色透明胶体的弧度、底部焊端的台阶结构，这些细节都是实际生产装配中会影响干涉检查、钢网设计、贴装路径规划的关键要素。比如很多工程师在做超薄通讯设备设计的时候，PCB到壳体的间隙只有1mm左右，如果模型没有准确还原器件的最大高度，就可能出现组装后器件顶到壳体的问题，导致壳体装配缝隙不均甚至压坏器件；还有出光面的弧度如果建模不准，做导光结构匹配的时候，就会出现光线偏移、指示点亮度不均的问题，需要反复打样调整，浪费项目周期。

　　在实际选型应用中，这类侧贴0805绿色LED经常和导光条配合使用，模型准确还原的出光面位置，可以帮助结构工程师提前计算导光条的入射端位置和角度，不需要等实物样品回来就能完成导光结构的初步设计，大幅缩短前期研发的周期。另外，做PCB布局的DFM检查的时候，精准的三维模型可以和EDA软件导出的PCB板文件做装配干涉检查，提前发现器件和周边丝印、过孔、结构柱的冲突，避免投板后才发现布局问题造成的成本损失。
