亿光RGB透明透镜4SMD贴片发光器件

　　做消费电子、通讯终端的结构设计时，板载指示光源的选型从来不是随便挑个灯珠焊上就行的事，尤其是带混光需求的状态指示位，既要考虑发光角度、混光均匀度，还要兼顾SMT产线的贴装公差、壳体透光件的匹配间隙，这款带透明透镜的4引脚RGB贴片光源，就是专门针对这类紧凑安装场景设计的板载发光元件。从实际应用场景来看，这类灯珠大量用在通讯终端设备的状态指示区，比如工业网关的端口状态提示、便携通讯设备的功能状态反馈、小型智能硬件的交互灯光提示，区别于普通无透镜的贴片LED，它自带的半圆拱形透明透镜直接在封装阶段完成了一次光学配光，不需要结构件额外加导光柱就能实现更大的发光角度，光线从封装内部射出时经过透镜的折射，能把三个基色芯片的出光做初步匀化，

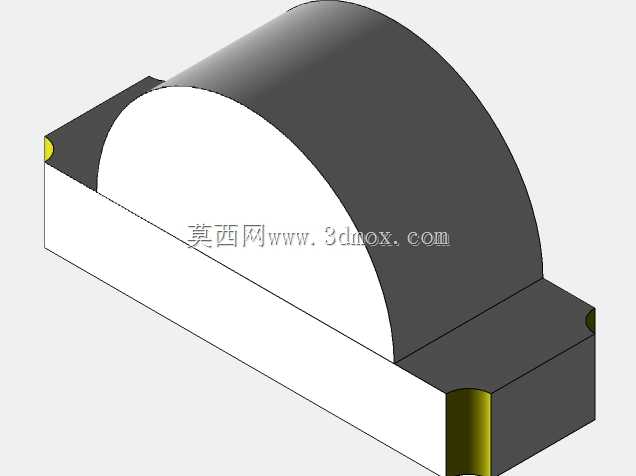

　　避免出现红、绿、蓝三色分区明显的混光瑕疵，在做全彩渐变、状态色切换的时候，视觉效果更柔和均匀，不会出现近距离看有明显色块的问题。从设计思路上拆解这个器件的结构，底部是标准的SMD贴装基座，采用耐高温的封装基材，匹配常规SMT回流焊的温度曲线，不会出现过炉时基座变形、透镜移位的问题，四个引脚分别对应R、G、B三个发光通道以及公共端，引脚的焊盘尺寸做了标准化适配，常规的0603/3015封装焊盘钢网开口就能直接匹配，不需要单独设计特殊焊盘，能减少PCB设计阶段的封装建库工作量。基座上方的半圆拱形透镜采用高透光的透明封装胶体，胶体和基座的结合处做了圆弧过渡密封，能避免日常使用中潮气、灰尘侵入封装内部影响芯片寿命，透镜的拱高经过精确计算，既保证了足够的配光角度，又不会因为胶体过高导致贴装时吸嘴取件不稳，透镜的顶面是光滑的圆弧面，没有多余的卡扣、定位柱结构，适配自动化贴片机的吸嘴取件动作，取件时的吸附面受力均匀，不会出现偏吸、掉件的问题。再说到安装边界的尺寸控制，这款器件的整体贴装高度控制在1.5mm级别，属于超薄型的贴片发光件，对于通讯类便携设备来说，内部堆叠空间本来就十分紧张，壳体内部到PCB板的净空往往只有2mm左右，这个厚度刚好能留出0.5mm左右的安全间隙，不会出现灯珠顶到壳体内壁的问题，也不需要在壳体对应位置做太深的沉台来避让灯珠，能简化壳体模具的结构，减少注塑时的薄钢位缺陷。焊盘的布局采用对称式设计，两个定位引脚在基座两端，

　　能在过炉时自动校正轻微的贴装偏移，不会出现因为焊锡表面张力导致灯珠偏转、歪件的问题，对于量产SMT产线来说，这种对称焊盘设计的器件良率要比非对称引脚的器件高2%左右，能有效减少产线的返修工作量。从功能特性上来说，三个独立的发光芯片分别封装在透镜内部的固定位置，芯片之间的间距经过精确校准，保证三个颜色的发光中心尽量重合，混光时不需要额外的光学结构就能实现比较正的全彩效果，相比普通的平头发光RGB灯珠，它的发光角度能达到120度以上，即使是从设备侧面看过去，也能清晰看到灯光的状态提示，不会出现只有正对着才能看清灯光的问题，在做壁挂式安装的通讯设备时，这个大角度发光的特性能让用户在不同站立角度都能快速识别设备的运行状态，

　　不用刻意凑到设备正前方查看。在做结构匹配的时候，需要注意壳体透光区的内表面和灯珠透镜顶面的间隙控制，一般留0.3-0.5mm的间隙就足够，间隙太小容易在组装时刮花透镜表面，影响出光效果，间隙太大则会导致光线在壳体内部发生串光，影响相邻指示灯的显示独立性，如果需要做柔光效果，只需要在壳体透光位加一层薄薄的磨砂PC片就行，不需要额外加长导光结构，因为灯珠本身的透镜已经完成了初步匀光，薄磨砂片就能把光线柔化到很舒服的显示效果，不会出现明显的灯珠颗粒感。另外这个器件的封装基座侧面做了微小的极性标识缺口，在SMT上料的时候，不管是人工核对还是机器视觉识别，都能快速判断贴装方向，减少反向贴装的不良，对于多批次量产的项目来说，这种细节设计能大幅降低产线的出错概率，毕竟极性反向的灯珠是没法通过后期返修调整的，只能拆件重焊，既浪费工时又容易损伤PCB焊盘。在PCB布局的时候，这类灯珠的摆放位置要尽量远离板上的发热器件，比如电源管理芯片、功率电感这类工作时温度较高的元件，虽然灯珠本身的耐温性能满足回流焊要求，但长期工作在高温环境下会加速封装胶体的老化，导致透光率下降，影响灯光的显示效果，一般建议灯珠周边3mm范围内不要布置功耗超过0.5W的发热元件，保证灯珠工作时的环境温度不超过器件规格要求的范围，能有效延长整个产品的使用寿命。
