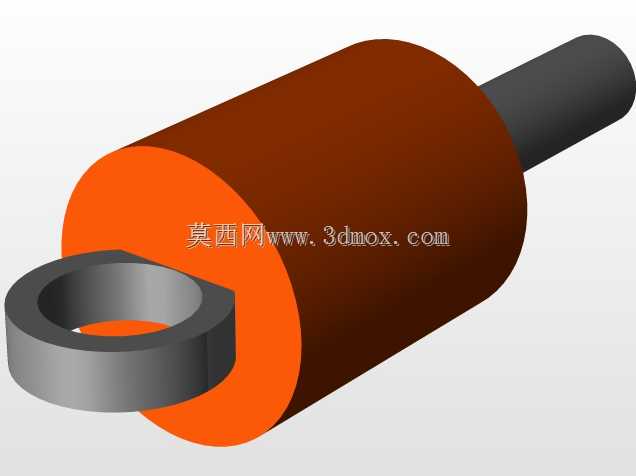

橙色测试点PC MINI.040D连接端子结构

　　在通讯设备、消费电子的PCB板级组装环节，这类小型测试连接端子是产线功能测试、信号导通校验环节的核心接触部件，日常产线做ICT测试、FCT功能验证时，探针会直接抵接在该端子的环形接触面上，完成测试信号的稳定传输，避免探针直接扎伤PCB板上的铜箔走线，同时也能在设备后期运维检修时，作为固定的信号检测点位，不用反复刮擦PCB阻焊层找测试点。从结构设计来看，这款端子采用柱体加环形挂耳的组合结构，主体绝缘段采用橙色工程塑料材质，一方面是和板上其他黑色、灰色元器件做视觉区分，产线作业人员能快速定位测试点位，另一方面绝缘材质可以避免测试过程中相邻焊点出现短路问题，伸出的黑色柱段是插接定位段，直径匹配PCB板上的标准安装孔径，

　　过波峰焊时可以直接插装在板上完成固定，不需要额外的点胶或者卡扣辅助。前端的金属环形挂耳是核心接触区域，金属部分做了倒角处理，不管是测试探针垂直下压，还是后期运维用鳄鱼夹夹持，都能保证接触面积足够，不会出现接触不良导致的测试数据跳变，环形的结构也能适配不同直径的测试探针，从0.3mm的细探针到1mm的常规测试探针都能稳定接触，不会出现探针滑偏的问题。安装边界上，这款端子的柱体段长度刚好匹配1.6mm标准厚度PCB的插装要求，插装后金属环面和PCB板面保持0.8mm的间隙，既不会因为贴板太近导致焊接时焊锡爬到接触面上影响导通，也不会因为间隙过大导致插装后晃动，焊接完成后柱体背面的焊盘和PCB走线连通，接触电阻控制在毫欧级，

　　不会对微弱的测试信号产生衰减。设计过程中特意将绝缘主体的直径做了优化，比同规格的其他测试端子直径小0.5mm，在高密度排布的PCB板上，相邻测试点的中心距可以做到2.5mm，不会和周边的贴片电容、电阻元件产生空间干涉，适合用在空间紧凑的通讯模块、小型控制板上。金属挂耳的厚度做了0.4mm的尺寸控制，既保证了足够的结构强度，多次夹持、探针下压不会出现变形，也不会因为厚度过大导致整体高度超标，影响后续的外壳装配。绝缘部分的橙色材质选用耐温等级达到260℃的工程塑料，过回流焊、波峰焊时不会出现融化变形，也不会释放挥发性物质污染板面，金属接触部分采用镀锡处理，抗氧化能力强，在常规仓储环境下存放12个月以上，

　　接触表面也不会出现氧化层导致接触不良。实际产线应用中，这类端子除了作为测试点使用，也可以作为临时的接线点位，小电流的信号传输可以直接把导线焊接在金属环上，不用额外在PCB上走飞线，对于样机调试阶段的临时改线非常方便，环形的结构也方便导线缠绕后焊接，焊接强度比直接焊在PCB铜箔上更高，拉扯导线时不会把铜箔带掉。在结构建模的时候，需要重点关注柱体段和金属环的同轴度，同轴度公差控制在0.05mm以内，否则插装的时候会出现偏斜，导致金属环和板面不平行，探针下压时会出现单侧接触，影响测试稳定性，同时绝缘柱体的脱模斜度控制在1°以内，既方便注塑生产脱模，也不会因为斜度过大导致插装后和PCB孔的间隙过大，过焊时出现焊锡上溢的问题。金属环的内孔和绝缘柱体的配合采用过盈配合，过盈量控制在0.02mm，压装后不会出现松动，哪怕后续反复用鳄鱼夹夹持，也不会出现金属环和绝缘主体脱离的问题。
