轴向引线式干簧开关簧片组件结构设计

　　在工业控制、通讯设备、安防检测这类需要非接触式信号通断的场景里，干簧类开关元件的选型一直是结构设计里容易被忽略但直接影响整机可靠性的环节，这次呈现的轴向引线式干簧开关簧片组件，就是针对小空间、低负载信号回路设计的典型磁控执行元件。从实际应用场景来看，这类元件常被用在通讯设备的线路通断检测、工业计数装置的位置感应、小型继电器的触点执行单元里，不需要额外的机械触发结构，依靠外部磁场变化就能实现回路的通断切换，在需要密封隔离、低接触电阻的小信号回路里优势明显，相比机械触点开关，它没有滑动摩擦带来的磨损，也不会因为触点暴露在空气中出现氧化积尘的问题，适合在粉尘、潮湿或者有轻度腐蚀的工况下长期工作。

　　从功能特性上看，这款元件属于SPST-NO常开型结构，常态下两个簧片处于分离状态，回路保持断开，当外部磁场强度达到动作阈值时，两个簧片被磁化吸合，回路导通，额定导通能力适配500mA、140V以内的交直流小信号回路，不会因为触点容量不足出现拉弧烧蚀的问题。整个元件的密封外壳采用玻璃金属封接工艺的圆柱形结构，外壳表面做了金属化镀层处理，一方面可以屏蔽外部杂散磁场的干扰，避免误触发，另一方面也能提升外壳的结构强度，在PCB插装或者线束焊接时，能承受一定的轴向推力和焊接温度冲击，不会出现外壳开裂、密封失效的问题。两端的轴向引线采用可焊性良好的镀锡铜包钢材质，引线直径和伸出长度都符合常规通孔插装的尺寸规范，既可以直接插装在PCB板上进行波峰焊，也可以搭配引线套做线束式安装，适配不同的设备装配需求。

　　在设计思路上，这款元件的结构完全围绕磁路效率和安装便利性做优化，首先是簧片的触点部分采用了坡莫合金材质，既保证了良好的导磁性能，让动作安匝值控制在合理区间，不会因为磁场灵敏度不足导致触发滞后，也兼顾了触点的导电性能，降低接触电阻带来的信号损耗；簧片的悬臂长度和触点间隙经过反复调校，既保证了足够的绝缘耐压，断开状态下不会出现漏电流，也让吸合和释放的行程控制在极小范围内，响应速度可以达到毫秒级，适配高速信号切换的场景。外壳的圆柱形设计没有多余的定位凸台或者卡扣结构，目的是最大化缩小元件的安装占用空间，在高密度排布的PCB板上，圆柱形外壳可以和周边的电容、电阻等轴向元件保持一致的排布方向，不需要预留额外的避让空间，提升板面的元件排布密度。

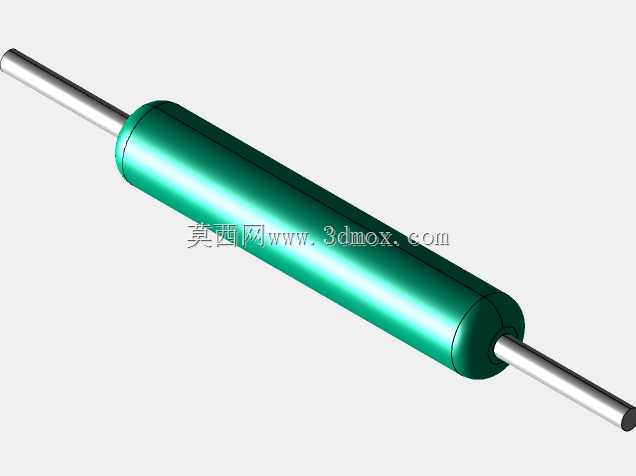

　　从外形尺寸与安装边界来看，整个元件的主体外壳为等直径圆柱结构，两端引线和外壳保持同轴度，安装时只需要在PCB上预留两个对应孔径的通孔，孔间距和引线伸出长度匹配即可，不需要额外设计固定结构，依靠焊点本身的强度就能满足常规振动工况下的固定要求；如果是用在有较强振动的设备场景里，也可以在外壳中部点胶固定，圆柱形的外壳表面和点胶面的接触面积足够，能提供可靠的固定强度。需要注意的是，安装时要注意周边强磁元件的排布距离，避免外部杂散磁场导致开关误动作，同时焊接时要控制烙铁头的温度和接触时间，避免热量顺着引线传导到外壳内部，导致簧片退火影响磁性能，或者破坏玻璃封接的密封性能。在实际选型建模时，这个三维结构完整还原了外壳的直径、引线的直径与伸出长度、两端的倒角细节，在做整机结构装配校验时，可以直接导入模型检查安装间隙，模拟装配流程，避免出现孔位不匹配、元件和周边结构干涉的问题，尤其是在通讯类设备的紧凑腔体内部，每一个元件的安装边界都需要精准校核，这类细节完整的元件模型能大幅减少结构设计阶段的反复修改工作量，提升整机设计的可靠性。
