8.5Jx18H2规格铝合金乘用车轮辋结构

　　日常做底盘行走系统配套建模时，轮辋的安装边界匹配是最容易出疏漏的环节，这款8.5Jx18H2规格的铝合金轮辋，主要适配中型乘用轿车、城市SUV的行走系统改装与配套生产场景，在售后改装市场、整车厂小批量配套选型中都有较高的应用频次。先从安装匹配维度来说，8.5J的轮缘宽度对应适配胎宽235-255mm的子午线轮胎，轮辋名义直径18英寸，可匹配同尺寸的普通公路胎、轻度运动型轮胎，H2代表轮辋两侧带双凸峰结构，这个结构的核心作用是在轮胎低气压工况、车辆高速过弯产生大侧向力时，避免胎圈从轮辋槽内脱出，大幅提升行驶安全性，这也是当前乘用车主销轮辋的标配结构设计。

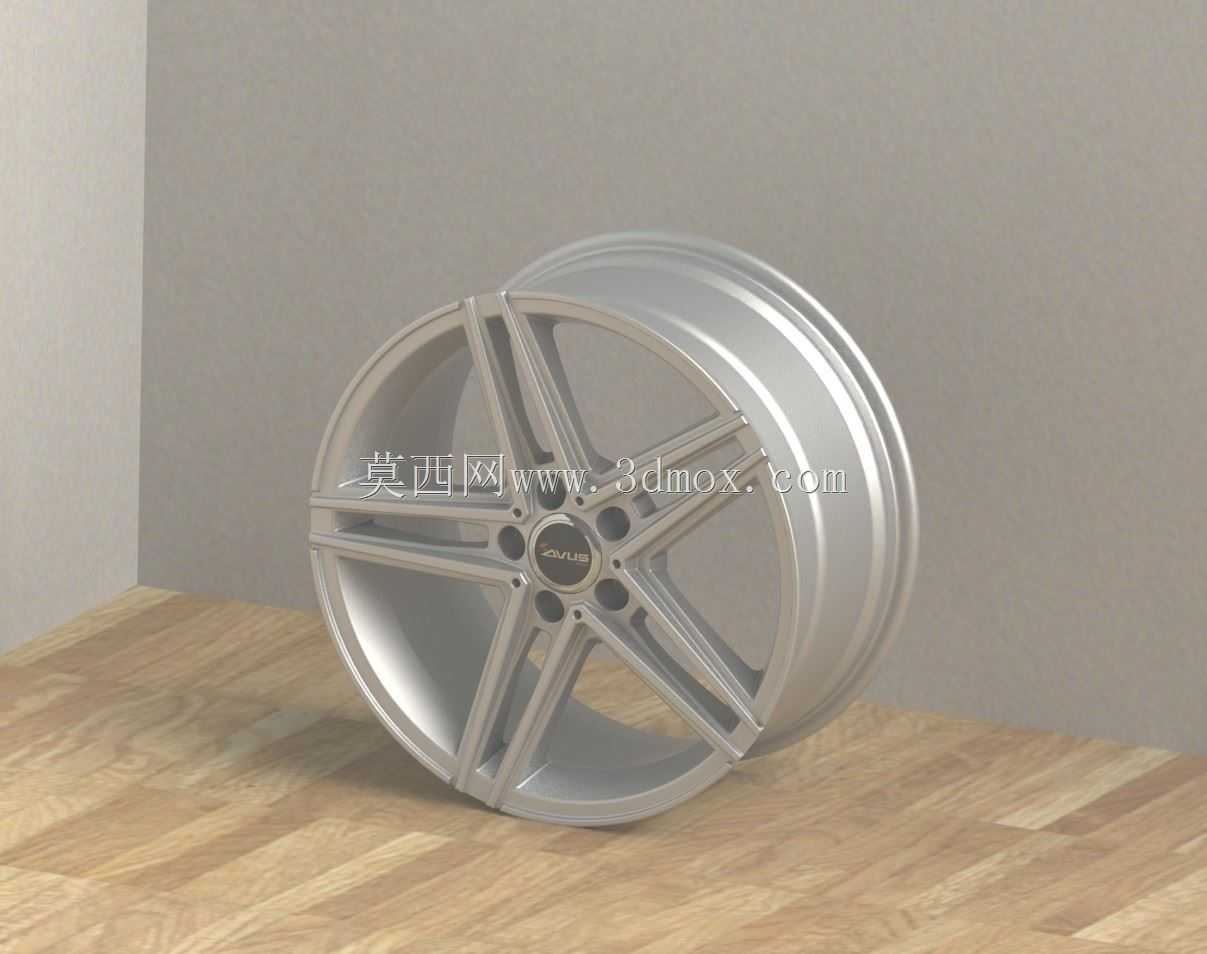

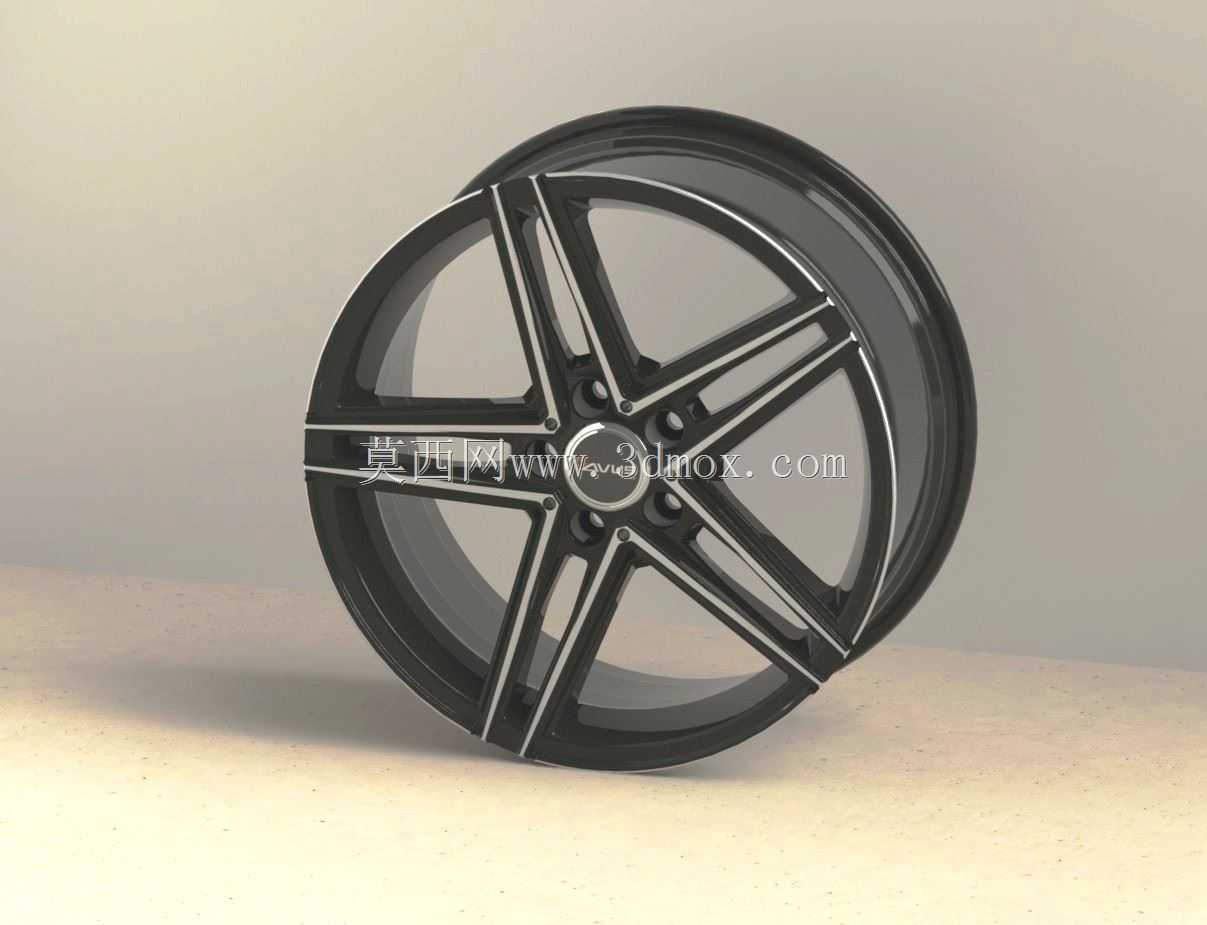

　　设计思路上，这款轮辋采用五组双辐条的对称布局，并非单纯为了视觉效果，辐条的厚度、过渡圆角都是经过受力校核的：每组双辐条从轮心安装盘位置向外发散延伸至轮缘位置，既可以均匀分散车辆行驶时的径向载荷，也能在车辆制动、加速时传递扭矩，同时辐条之间预留的充足间隙，能够给制动卡钳留出足够的安装与散热空间，避免轮辋与大尺寸多活塞制动卡钳产生运动干涉，这也是改装款轮辋设计时必须优先考虑的边界条件。轮心位置的安装面设置了5个螺栓孔，对应常规乘用车5x112的孔距规格，中心定位孔的台阶尺寸做了公差匹配设计，能够保证轮辋安装到车桥轮毂上时的同轴度，减少高速行驶时的车轮抖动问题；安装盘背面做了沉台设计，既可以降低轮辋整体重量，实现簧下质量减重，提升车辆操控响应性，也能保证螺栓安装后端面齐平，避免螺栓突出刮蹭周边部件。

　　从实际使用场景来看，铝合金材质的轮辋相比传统钢制轮辋，散热效率提升明显，车辆连续制动时产生的热量可以通过辐条快速传导到空气中，降低制动系统热衰减的概率，同时铝合金的成型精度更高，轮辋的动平衡余量更小，高速行驶时的平顺性更优。轮辋的轮缘位置做了加厚处理，应对日常行驶中上路肩、过坑洼路面时的冲击，避免轮缘变形导致轮胎漏气；轮辋中部的气门嘴安装孔预留了标准尺寸，适配常规的橡胶气门嘴、金属防爆气门嘴，不需要额外扩孔加工。建模过程中需要重点关注轮辋的安装偏距参数，这个参数直接决定了轮辋装车后是否会蹭到翼子板内衬、悬挂摆臂，这款轮辋的偏距设置在常规乘用车适配的区间内，轮辐背面的避让槽深度也做了对应设计，即使搭配大尺寸刹车盘也不会出现干涉问题。另外轮辋的涂装面做了亮面切削的结构设计，建模时需要区分开喷涂面和金属切削面的结构差异，保证后续渲染、工程出图时的结构准确性，轮辋的整体重量控制在同规格产品的合理区间内，兼顾结构强度和轻量化需求，既不会因为强度不足导致行驶中辐条断裂，也不会因为过重增加簧下质量影响车辆油耗和操控表现。
